车载圆管卡扣式舷边固定支架结构

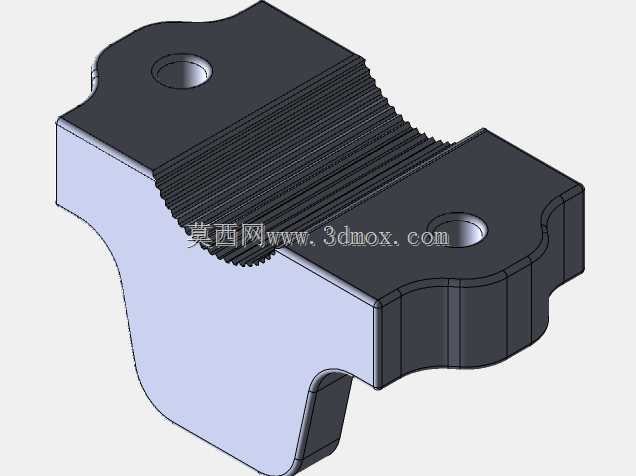

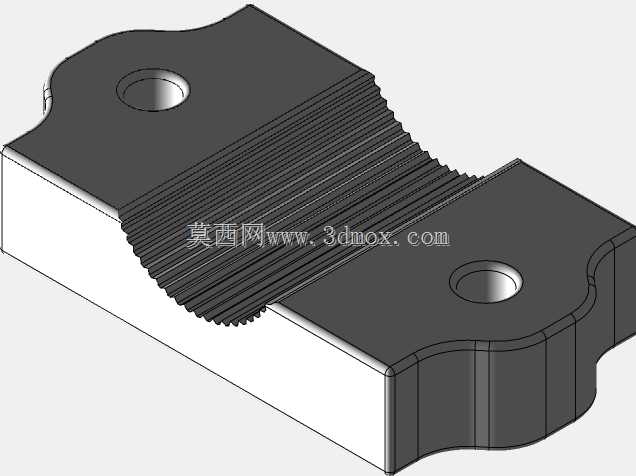

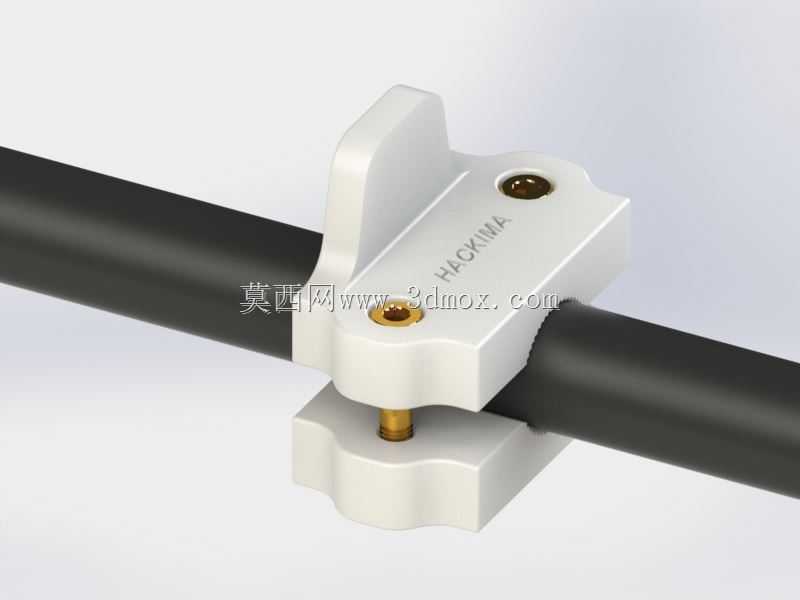

这款夹装式固定支架主要适配户外自驾场景下的车载搭载需求，针对1又1/4英寸规格的圆形管状横杆设计，可直接卡装在常规车顶行李架圆杆上，用来固定舷边类搭载配件，比如独木舟、皮划艇的侧边定位构件，也可拓展固定同管径的户外搭载杆件，解决自驾出行时户外装备在车顶横杆上的滑移、松脱问题。从结构设计来看，支架采用上下对合的夹装结构，上半部分为带定位凸台的主体压块，下半部分为配套的弧形托块，两者的贴合面都做了和圆管外径匹配的内凹圆弧，圆弧面的曲率完全贴合目标管径的外轮廓，夹装后能形成足够的包裹接触面积，避免硬接触刮伤横杆表面涂层，同时增大摩擦力防止受横向载荷时出现转动移位。上压块上预留了两个沉头安装孔，可穿入紧固件连接搭载的外接配件，中间位置设置了铜质锁紧旋钮，旋钮贯穿上下夹块，旋紧时可带动上下夹块收拢抱紧圆管，无需额外工具即可手动完成锁紧与松脱操作，方便用户快速拆装调整搭载位置。设计时针对3D打印的成型特性做了结构优化，上下夹块的壁厚做了均匀化处理，避免打印时出现壁厚差过大导致的翘曲变形，锁紧位置的螺纹配合处采用金属嵌件的设计思路，避免塑料螺纹反复锁紧后出现滑牙失效的问题。安装边界上，支架夹装的圆管外径适配范围严格匹配1又1/4英寸标准管，夹装后整体突出横杆的高度控制在较低范围，降低高速行驶时的风阻影响，整体宽度不会超出常规车顶横杆的搭载安全边界，不会和车顶其他固定配件产生干涉。实际路测验证中，采用ABS材料打印的支架，在常规填充率下可承受长距离高速行驶的振动载荷与风载，夹装位置不会出现松动移位，能够稳定固定搭载的舷边配件，满足户外自驾长途出行的搭载固定需求。结构上没有多余的冗余设计，所有棱角都做了倒圆角处理，既避免安装时划伤手部，也能减少应力集中，提升结构的抗疲劳强度，适配长期户外使用的工况。
