双层带MS角电池组存储放置架

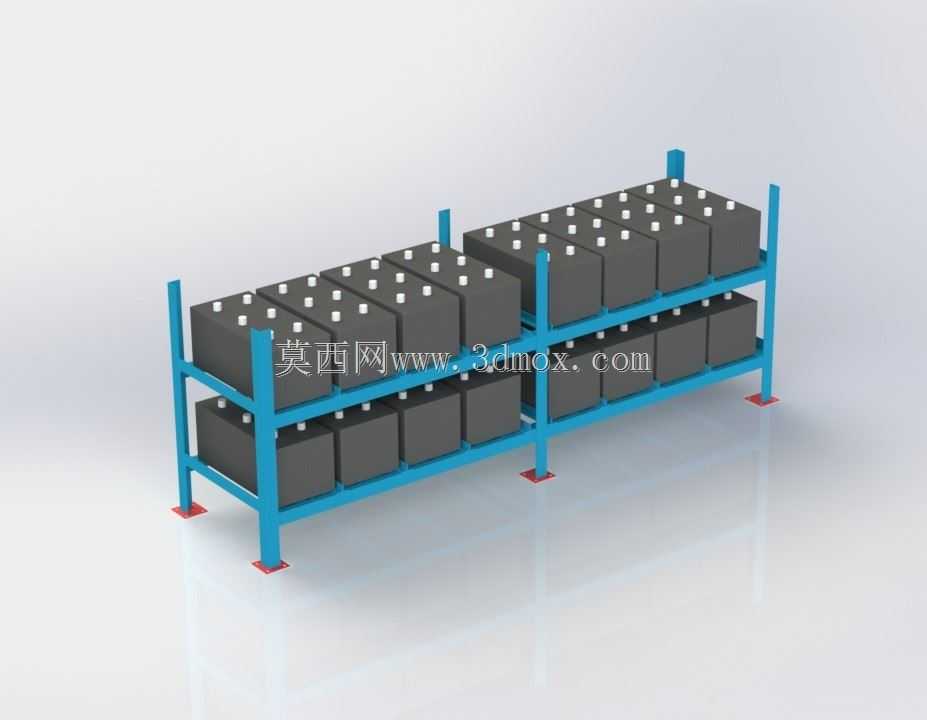

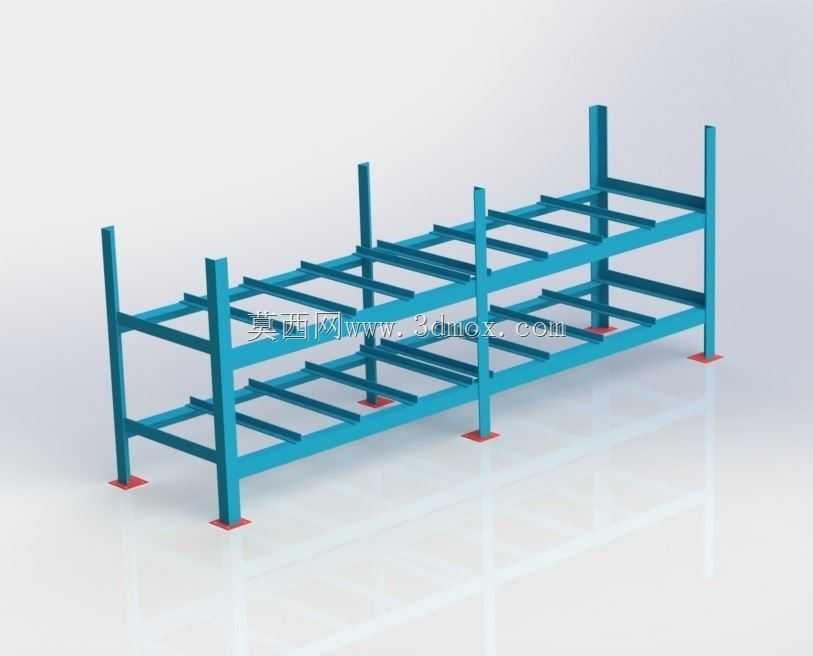

在储能配套、小型后备电源组装车间、实验室电池测试工位这类场景中，规整的电池存储架是保障电芯排布有序、规避堆叠磕碰风险的基础工装，这款双层结构的电池存储架，正是针对16个成组电池的存放需求做的定向结构设计。从实际使用逻辑出发，架体采用双层横梁排布结构，每层都设置了对应数量的电池定位卡位，卡位处预留MS角避让空间，避免电池组边角与架体硬接触刮破电芯外层绝缘层，单组架体可同时容纳16个电池组，适配的电池组尺寸为长8、宽2、高3，对应的单电池尺寸为长14.5，卡位尺寸与电池外形做了0.2的间隙预留，既方便电池取放，又不会因为间隙过大导致电池在架体上晃动移位。设计阶段优先考虑架体的承重稳定性，整体采用型材焊接框架结构，六根竖向支撑柱均匀分布在架体两侧及中间分隔位置，将每层的承重载荷均匀分散到各个支撑点，底部设置带防滑垫的固定脚座，脚座与地面接触面积做了加大处理，既可以通过膨胀螺栓与地面做硬连接固定，也可以直接放置在平整地面依靠防滑垫保持架体稳定，避免取放电池时架体出现侧倾风险。架体层间高度根据电池组高度做了适配，预留出足够的手部操作空间，操作人员取放上层电池时不会被下层横梁磕碰手腕，两侧的竖向立柱超出上层架体平面一定高度，形成简易的侧边防护，避免电池从架体侧边滑落。从安装边界来看，这款架体整体为长条形排布，整体宽度控制在较窄的范围，既可以单排靠墙放置节省车间通道空间，也可以多组并排拼接组成大容量电池存储区，拼接时仅需在相邻架体的立柱位置加装连接片即可完成固定，不需要对原有架体做额外打孔改造。架体表面采用喷塑处理，绝缘防锈，适合在干燥的室内仓储、组装场景长期使用，框架的横梁采用矩形截面型材，抗弯强度满足满负载放置电池组的承重要求，长期使用不会出现横梁下弯变形的问题，每个电池卡位的位置都做了定位凸点，电池放置后不会沿横梁长度方向窜动，排布整齐度更高，也方便后续做电池组的串接线排布作业，避免线缆杂乱交叉。
