多层立式窄型仓储置物挂架结构设计

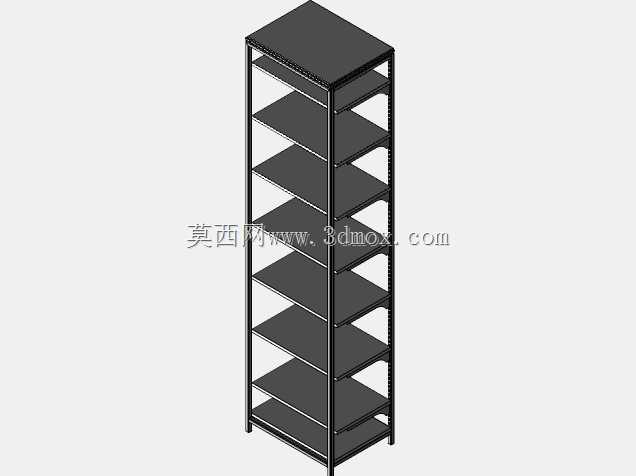

这款窄型多层立式挂架主要面向小面宽仓储空间、工位侧边物料存放、电商仓库小件货品分类存储场景设计，在实际生产仓储场景中，很多作业区域受限于通道宽度、立柱间距、设备侧边预留空间，无法布置常规宽度的重型货架，这类窄幅挂架刚好填补了小尺寸垂直储物的需求空白，可用于存放电子元器件包装盒、小型工装夹具、标准件收纳盒、轻型待加工工件等单层层载要求不高的物品，充分利用垂直空间释放地面作业面积。从结构设计逻辑来看，整体采用框架式受力结构，四根竖向立柱作为主要承力构件，沿高度方向均匀布置八层水平置物层板，层板与立柱之间采用嵌入式卡接配合，无需额外紧固件即可完成层板高度的按需调整，适配不同高度的存放物品，立柱侧边预留的等距调节孔位可根据实际存储需求灵活增减层板数量，调整层间间距，适配多样化的储物需求。整体外形为窄长立式结构，宽度方向尺寸控制在较小范围，可直接贴墙布置、安装在生产线立柱侧边、仓库通道的闲置窄缝区域，安装时仅需通过底部四个固定孔位与地面完成膨胀螺栓固定，或通过顶部连接件与墙面、立柱做辅助固定，即可满足满载状态下的稳定性要求，无需占用过大的安装操作空间。层板采用平板式设计，表面无凸起挡边，可适配不同底面尺寸的储物容器放置，取放物品时无结构干涉，框架边角均做圆弧过渡处理，避免作业人员取放物料时发生磕碰划伤。在结构强度校核层面，竖向立柱采用等截面薄壁型材设计，在保证整体抗弯强度的前提下控制整体自重，层板采用加厚平板结构，单层可满足常规轻型物料的存放载荷要求，整体框架的连接节点均做受力强化处理，长期满载使用不会出现层板下挠、框架变形的问题。这类挂架除了工业仓储场景使用外，也可适配办公区域文件存放、实验室耗材分类存储、门店小件商品陈列等场景，结构模块化程度高，所有构件均可实现快速拆装，运输时可将所有构件扁平化打包，大幅降低运输体积与物流成本，现场组装无需专用工具，两名作业人员即可在短时间内完成整机组装，无需专业安装人员到场操作。设计过程中充分考虑了不同场景的安装边界条件，底部预留的调节脚结构可适配不平整的地面，通过旋转调节脚即可完成整体架体的水平校准，避免因地面不平导致架体倾斜、物品滑落的问题，整体结构无复杂异形构件，所有零部件均为常规冲压、折弯加工件，加工工艺成熟，量产成本可控，适合批量加工生产投入不同场景使用。
