交错轴传动用复杂蜗轮蜗杆结构设计

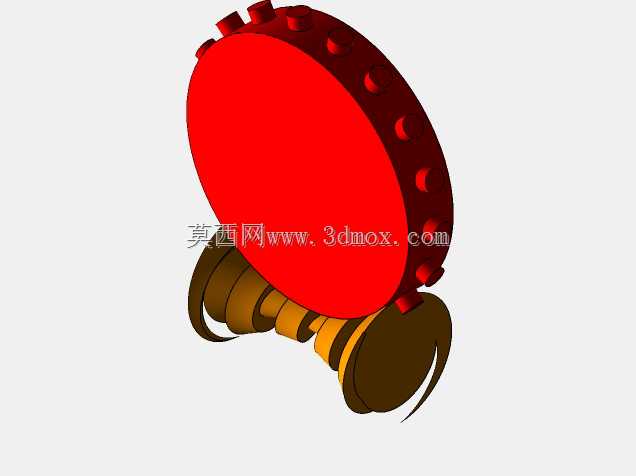

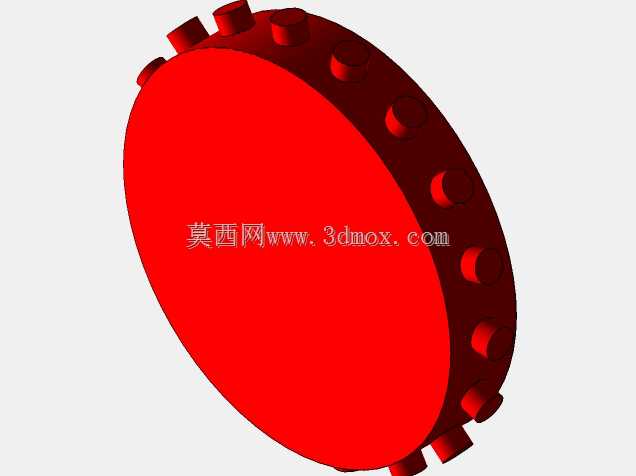

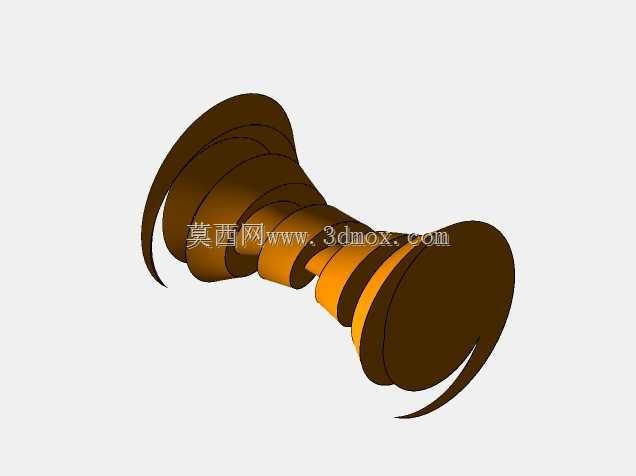

在重载交错轴动力传递场景中，蜗轮蜗杆副始终是核心传动部件之一，这类结构常见于输送设备的减速单元、机床进给机构、起重设备的回转驱动部位，核心作用是在垂直交错的两轴间实现大减速比动力传递，同时依托啮合面的滑动摩擦特性具备反向自锁能力，可避免负载端反向拖动动力端引发的设备故障。本次设计的蜗轮结构，针对传统蜗轮在小安装空间内承载能力不足的问题做了结构优化，轮缘部分采用了多凸点式的齿坯强化结构，区别于常规光滑轮缘的蜗轮，这种沿轮缘周向均匀分布的凸台结构，一方面可以在蜗轮与轮毂过盈装配时提供额外的周向防转限位，无需额外加工定位销孔，减少装配工序的加工量；另一方面凸台结构可提升轮缘的径向刚度，在承受大扭矩冲击载荷时，轮缘不会因薄壁结构出现形变导致齿面啮合间隙变大。设计过程中首先要确定的是安装边界尺寸，蜗轮的端面直径、蜗杆的中心距是匹配安装腔体的核心参数，设计时先根据传动比要求确定蜗杆头数与蜗轮齿数，再根据负载扭矩计算齿面接触强度，反推齿宽与轮缘厚度，本次设计的蜗轮齿面采用圆弧面啮合构型，相比普通圆柱蜗杆啮合，接触线与滑动方向的夹角更大，能形成更稳定的润滑油膜，降低长期运行的齿面磨损速率。蜗杆部分采用了变径轴段设计，两端的轴颈尺寸匹配常用的深沟球轴承安装尺寸，轴肩位置预留了轴承定位的台阶高度，无需额外加装定位套即可完成轴承的轴向固定，蜗杆的齿部做了渐开线齿形修形，可补偿安装时的中心距误差与轴系受热形变带来的啮合偏移，避免运行过程中出现卡滞、异响问题。在实际选型适配时，需要注意这类蜗轮副的输入输出轴交错角为90度，安装时要保证蜗轮与蜗杆的中心平面重合，偏差过大会导致齿面接触偏载，加速局部磨损；另外这类结构的传动效率相比齿轮传动偏低，不适合长时间连续高速运行的工况，更适合中低速、大减速比、需要自锁防护的传动场景，比如自动化生产线的翻转工位驱动、小型起重设备的卷扬机构、包装设备的间歇送进单元，都能适配这类蜗轮结构的传动特性。建模过程中对齿面的啮合间隙做了精准控制，侧隙取值符合通用机械传动的公差要求，既不会因间隙过大导致传动回程误差超标，也不会因间隙过小出现热胀卡滞问题，轮体部分的减重槽设计在保证结构刚度的前提下，降低了整体转动惯量，启动与制动时的冲击更小。
