车间多层悬臂式转子存放置物架

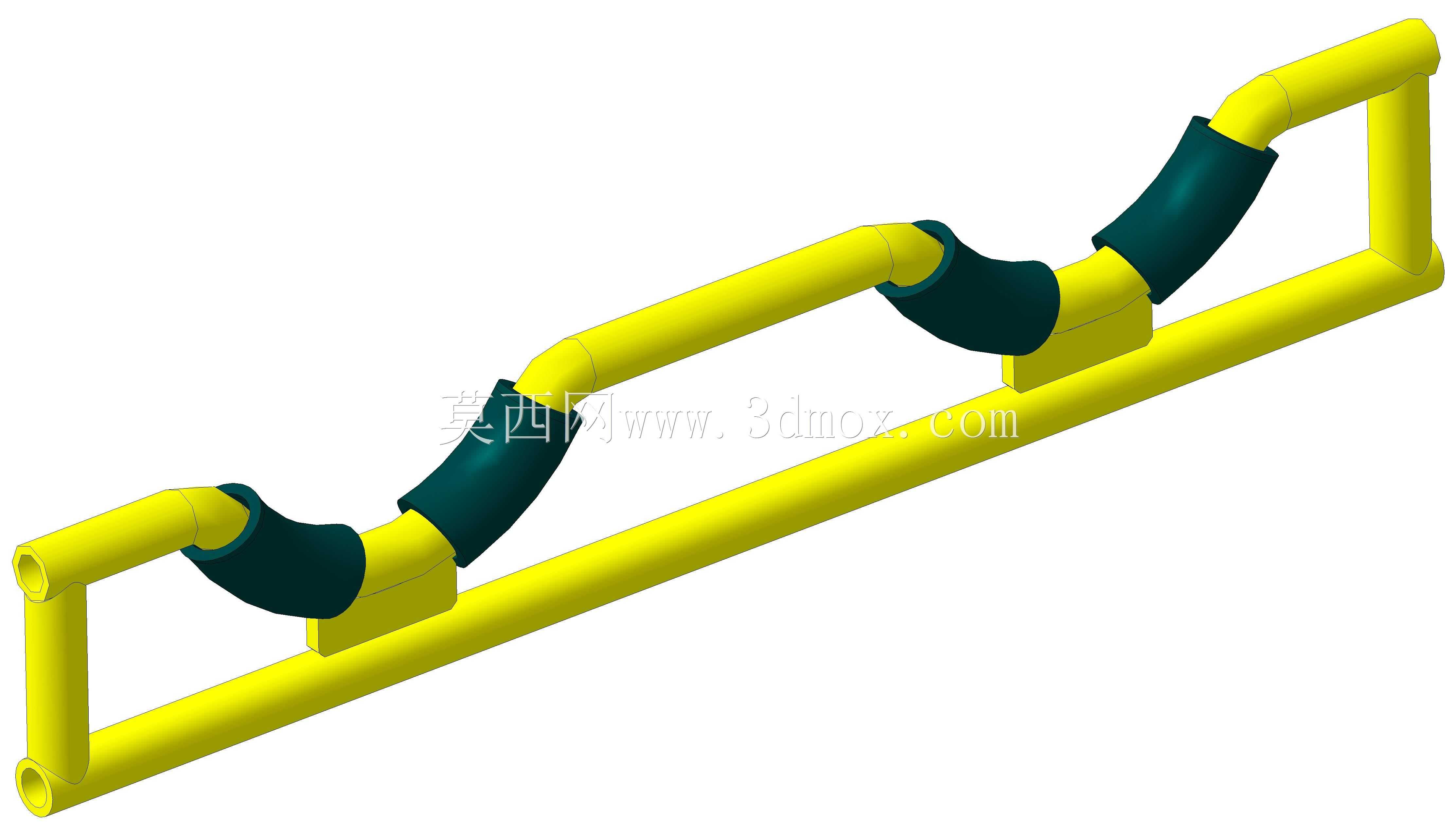

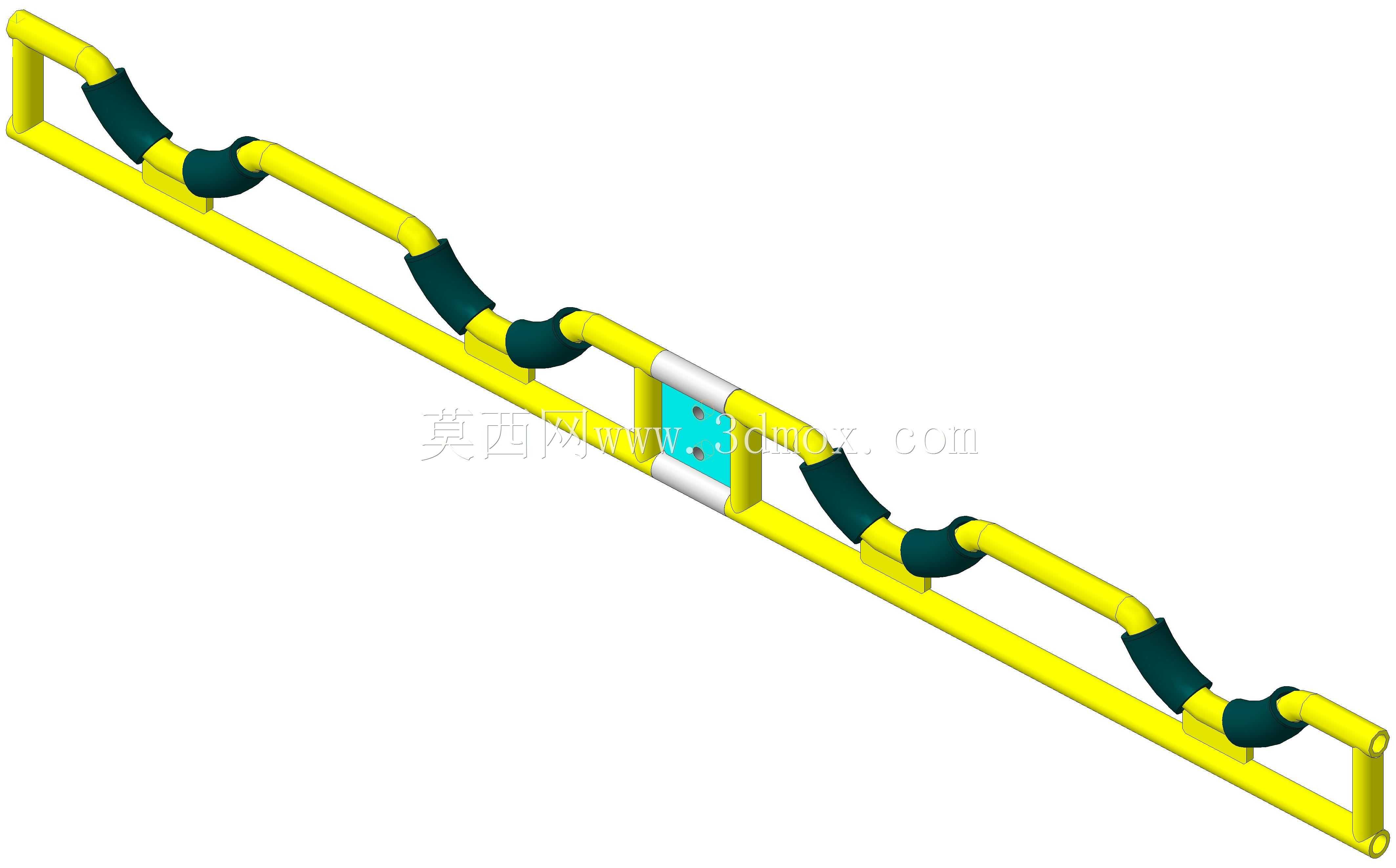

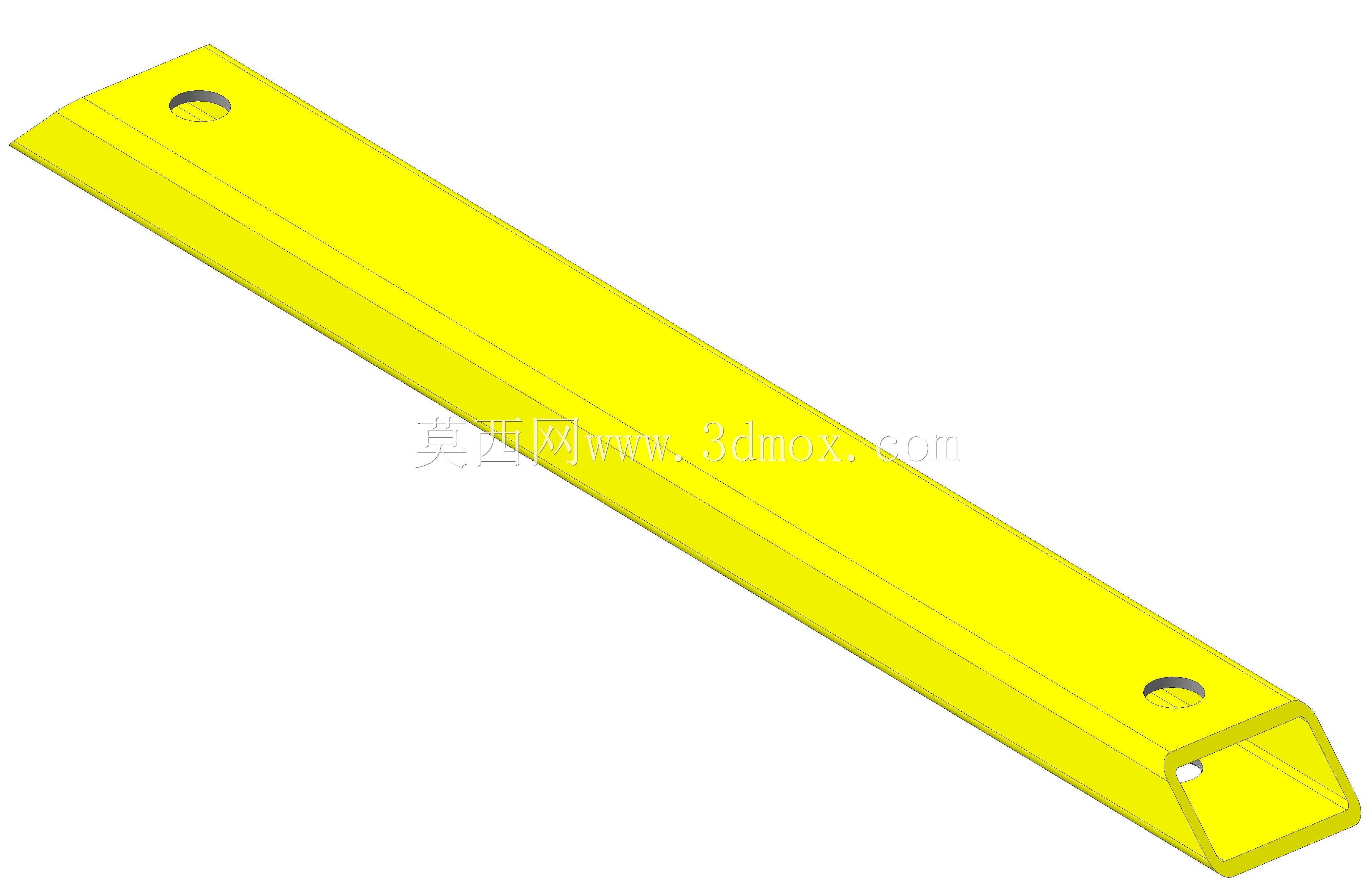

这款多层悬臂式置物架主要面向电机、泵类生产及维修车间的转子类轴类零件周转存放场景，解决生产现场长轴类转子随意堆放易磕碰轴颈、缠绕线圈、占用地面通道的痛点，适配从微型电机转子到中型泵轴转子的临时存放与工序间周转需求。整体采用落地式H型立柱支撑结构，底部设置两块带安装孔的横向接地支脚，可通过膨胀螺栓与车间水泥地面固定，避免取放工件时架体发生侧翻，支脚向外延伸的宽度经过重心核算，即使单侧悬臂满载放置工件，整体重心依然落在支脚支撑边界内，无需额外配重。立柱两侧对称布置四层悬臂承载梁，每层悬臂梁上间隔设置带弧形凹陷的黑色防滑缓冲垫块，垫块弧度匹配常见转子轴径范围，放置转子时轴颈刚好卡入弧形凹陷内，既可以避免转子滚动滑落，缓冲垫块的柔性材质也能防止转子轴颈、加工面被磕碰划伤，同时隔开相邻转子避免线圈部分互相挤压变形。设计时将每层悬臂的间距做了差异化处理，上下层预留足够的垂直操作空间，操作人员取放转子时无需过度弯腰或抬手，适配人工手动取件的操作高度，悬臂向外延伸的长度经过载荷核算，单根悬臂可承载多根不同长度的转子，两端不设置遮挡挡板，方便从悬臂端部直接抽放较长的轴类转子，适配不同长度规格的转子存放需求。架体主体采用方管焊接成型，整体做亮黄色表面喷涂处理，符合生产车间工位器具的安全色标识要求，在车间复杂环境下辨识度高，能避免叉车、转运车通行时发生碰撞。立柱上预留的调节安装位可根据日常存放的转子直径大小，上下调整悬臂梁的安装高度，灵活适配不同规格转子的存放需求，无需重新改制架体结构。整体安装边界占用地面面积极小，可沿着车间通道侧边、设备旁空位布置，充分利用车间边角闲置空间，相比传统的平面堆放方式，多层悬臂结构的存储密度提升四倍以上，同时能让转子存放整齐有序，减少工件找取的时间损耗，也能避免转子堆放导致的轴弯曲、线圈磕碰损伤等质量问题，适配生产现场工序间周转、半成品临时存放、维修拆件暂存等多种场景。
