轮式车辆用可变长度旋转连杆结构

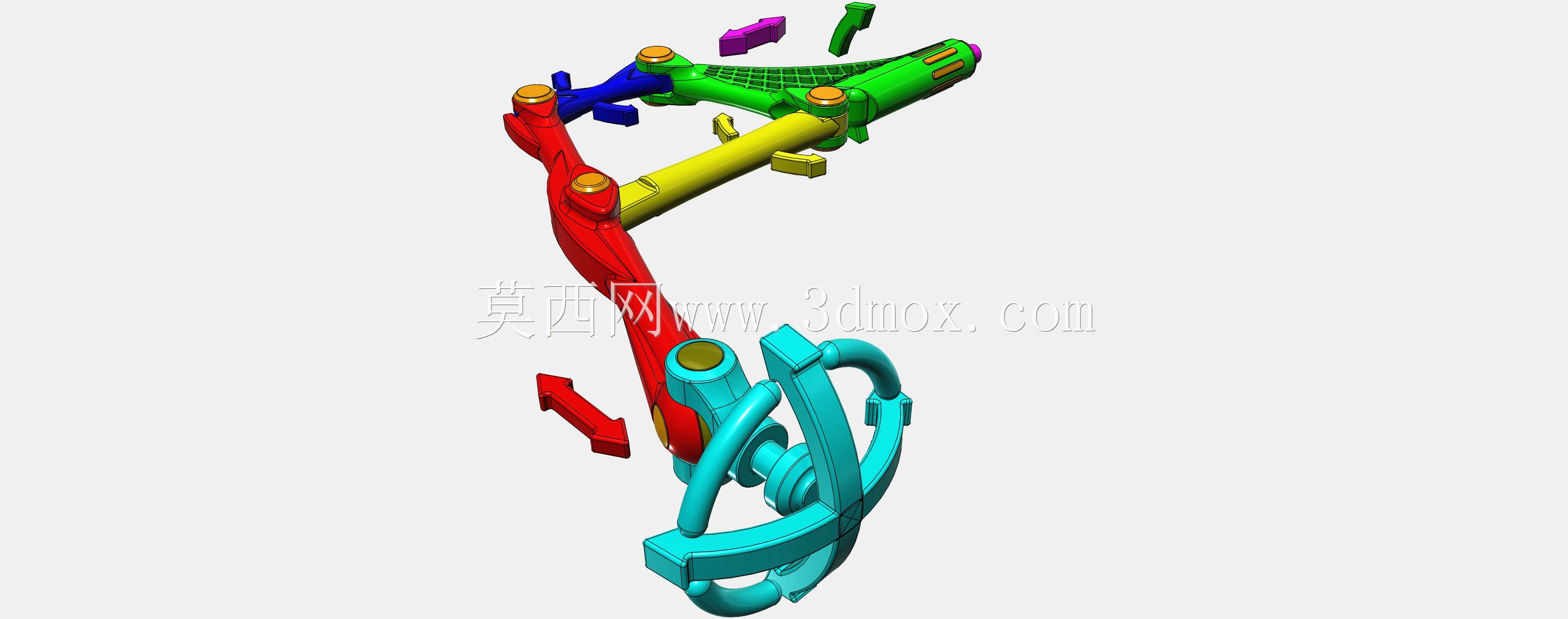

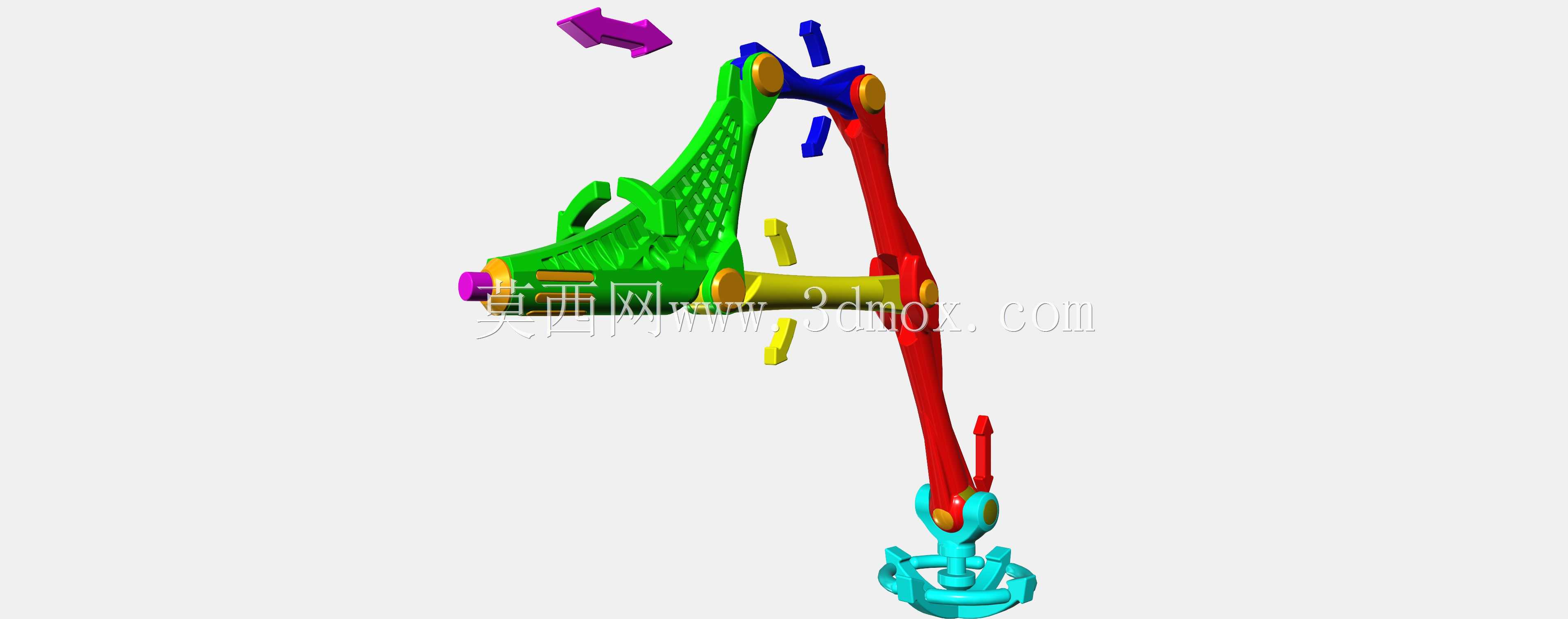

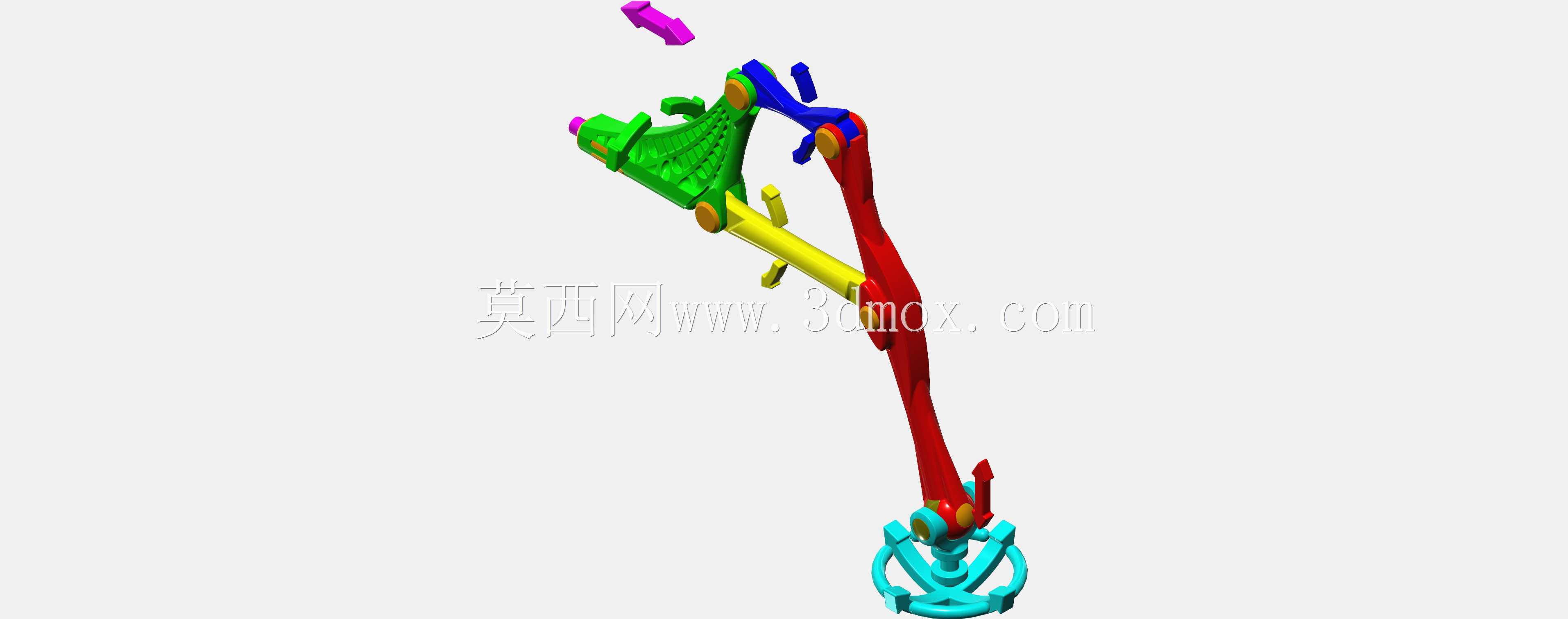

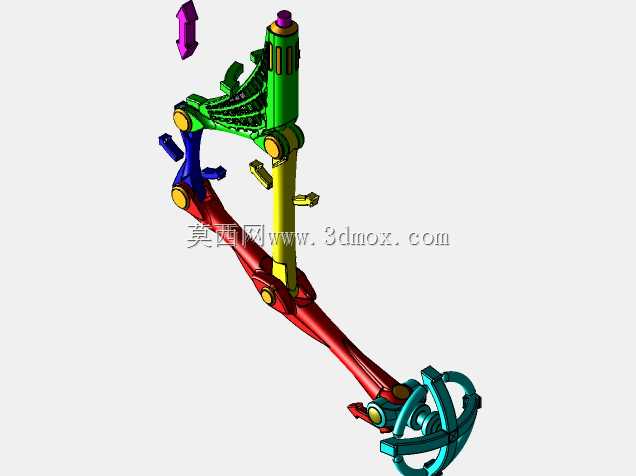

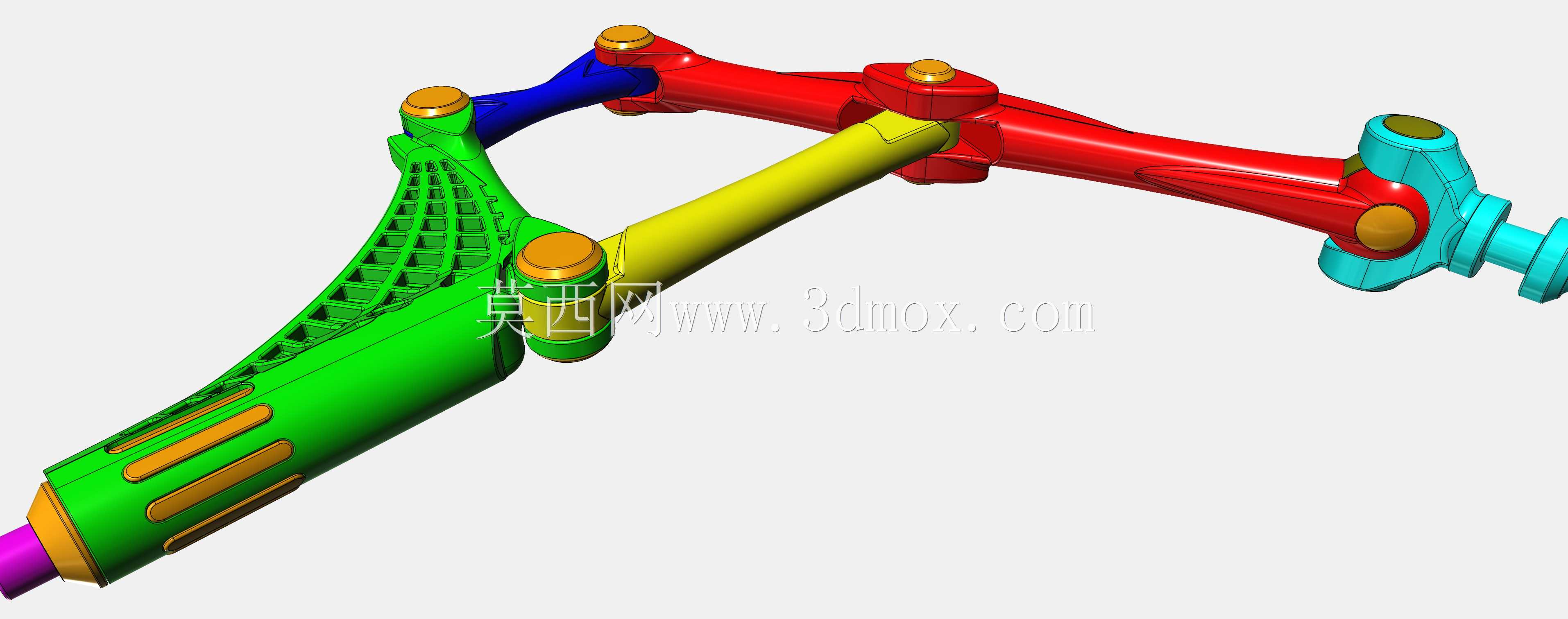

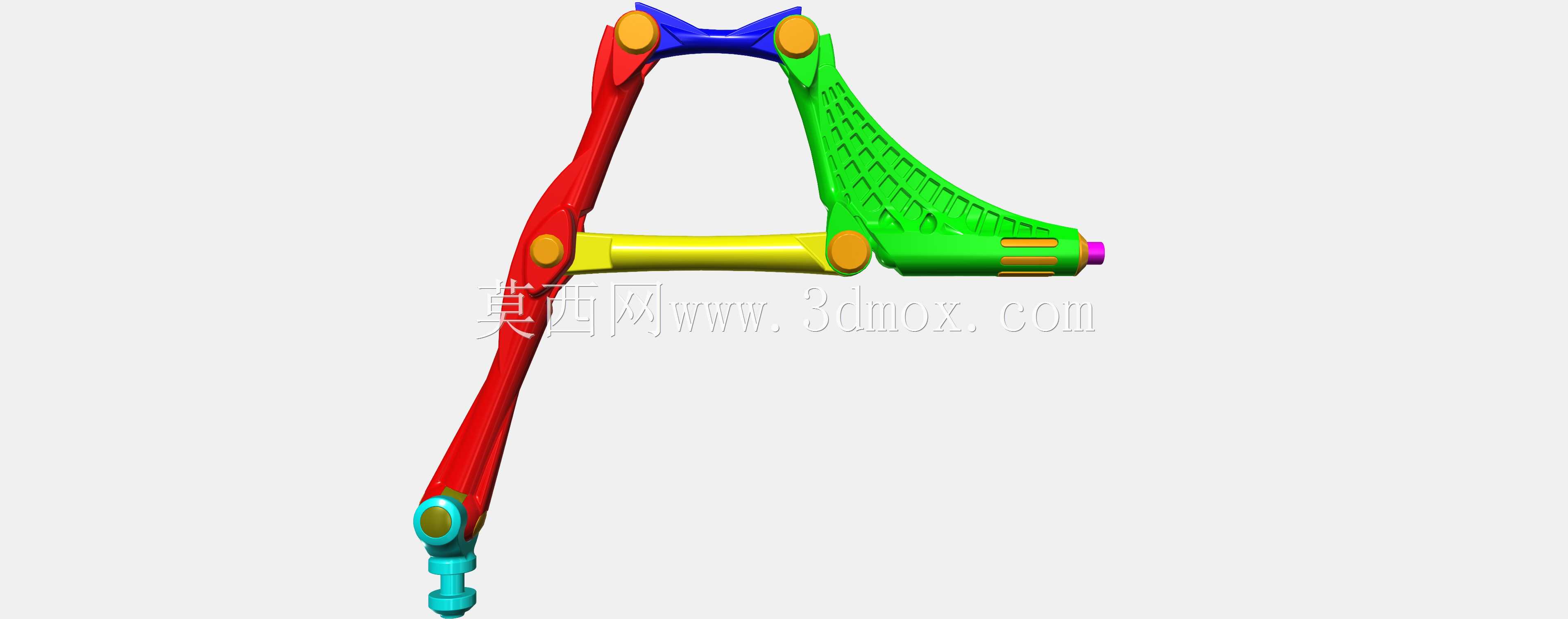

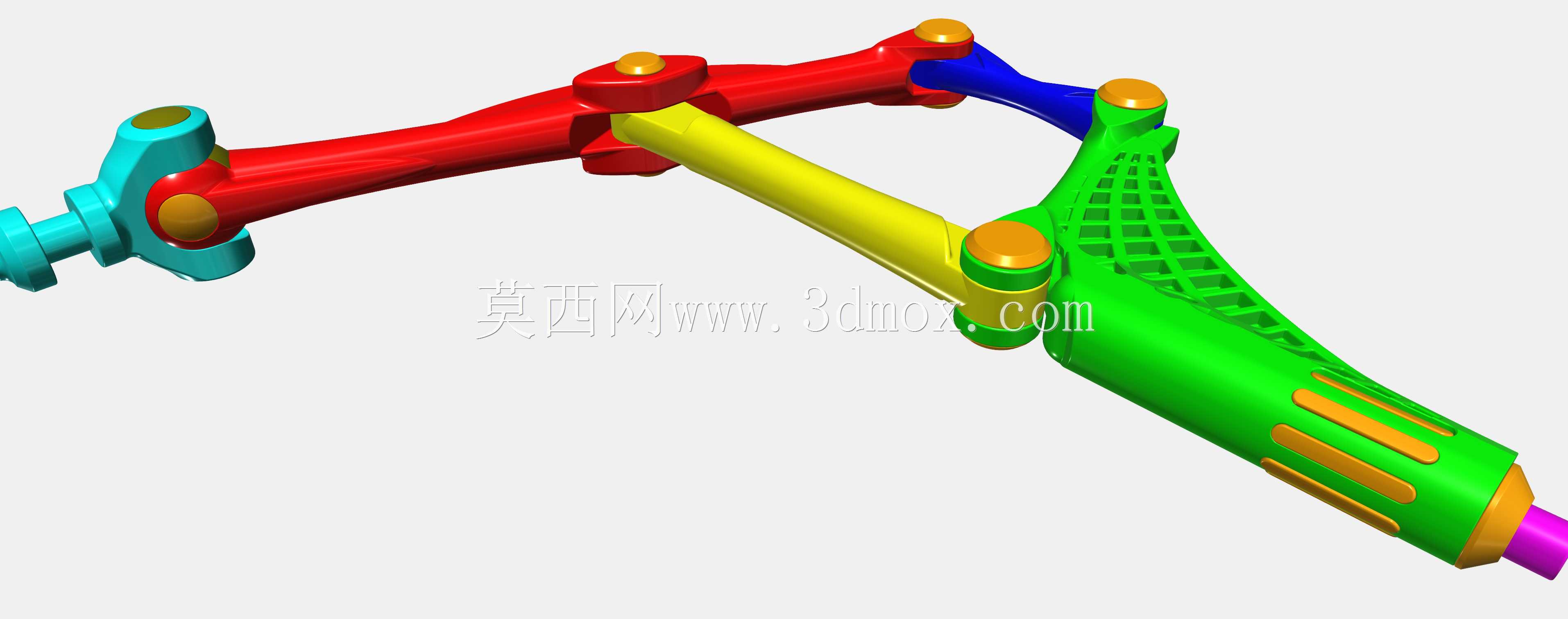

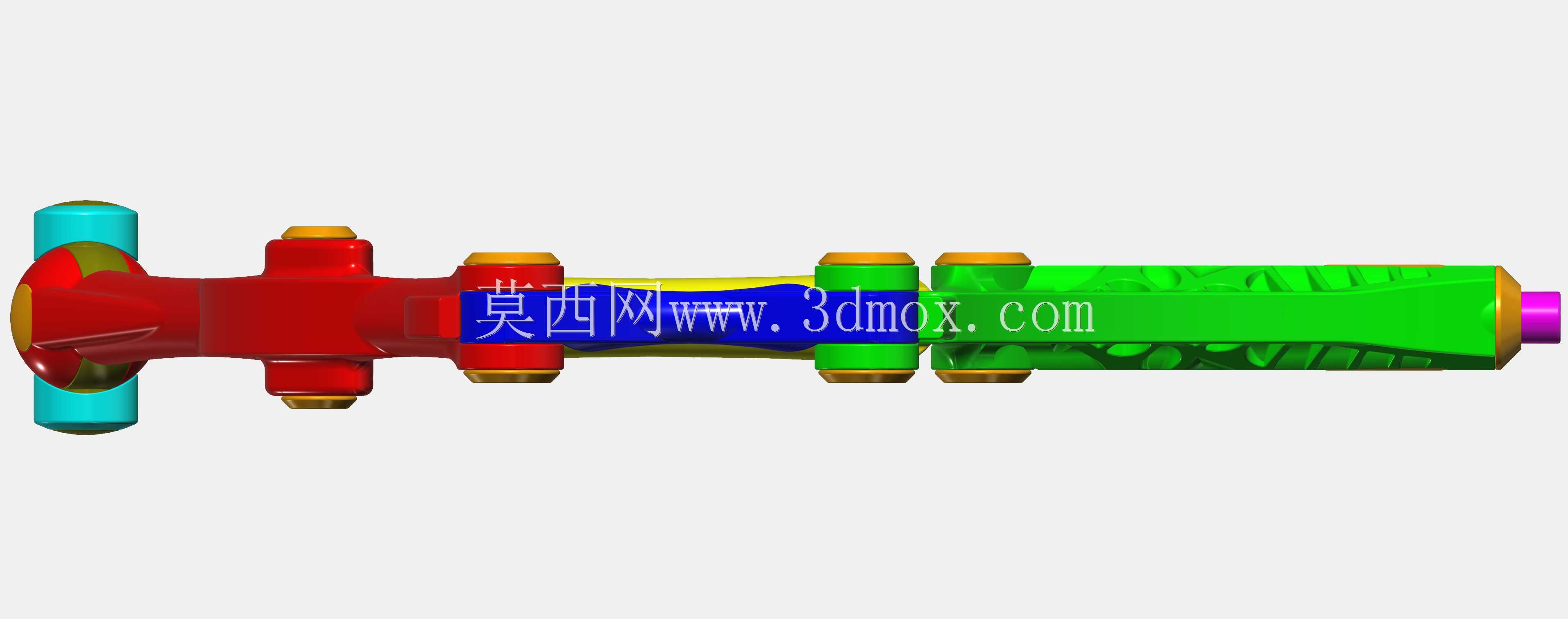

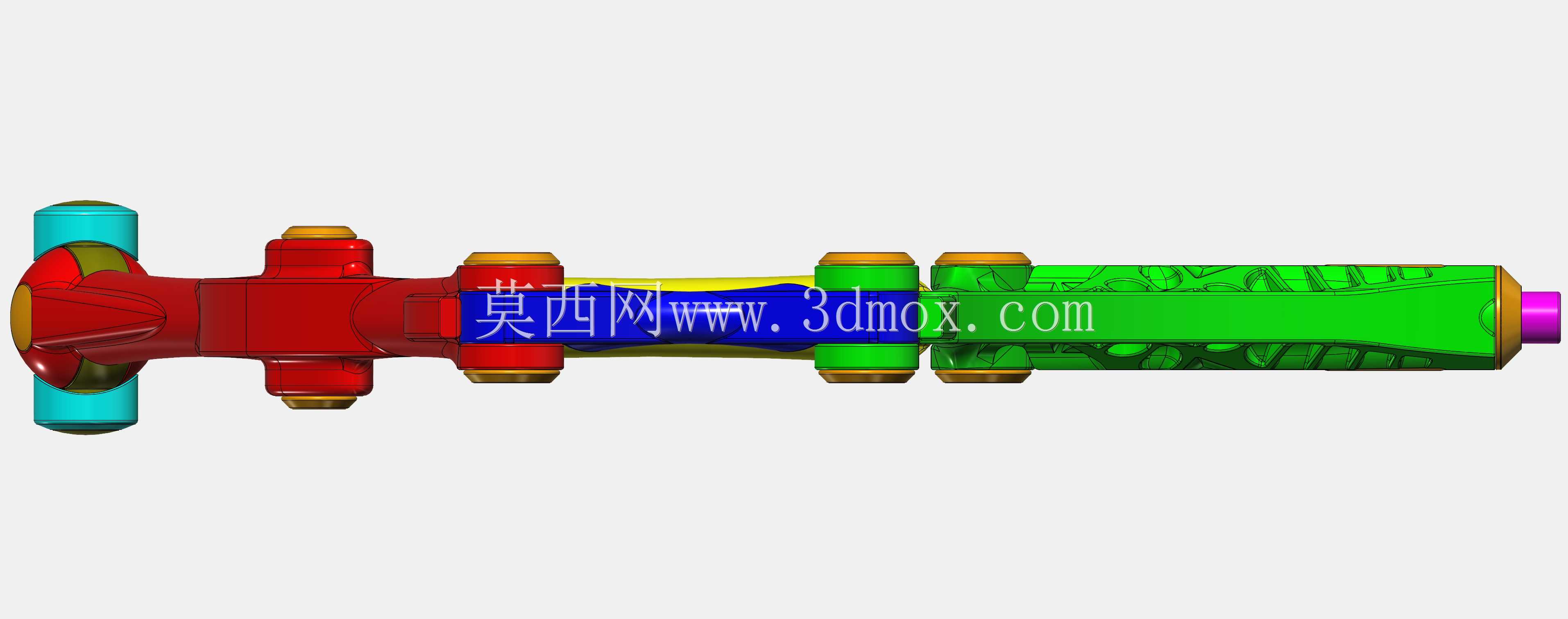

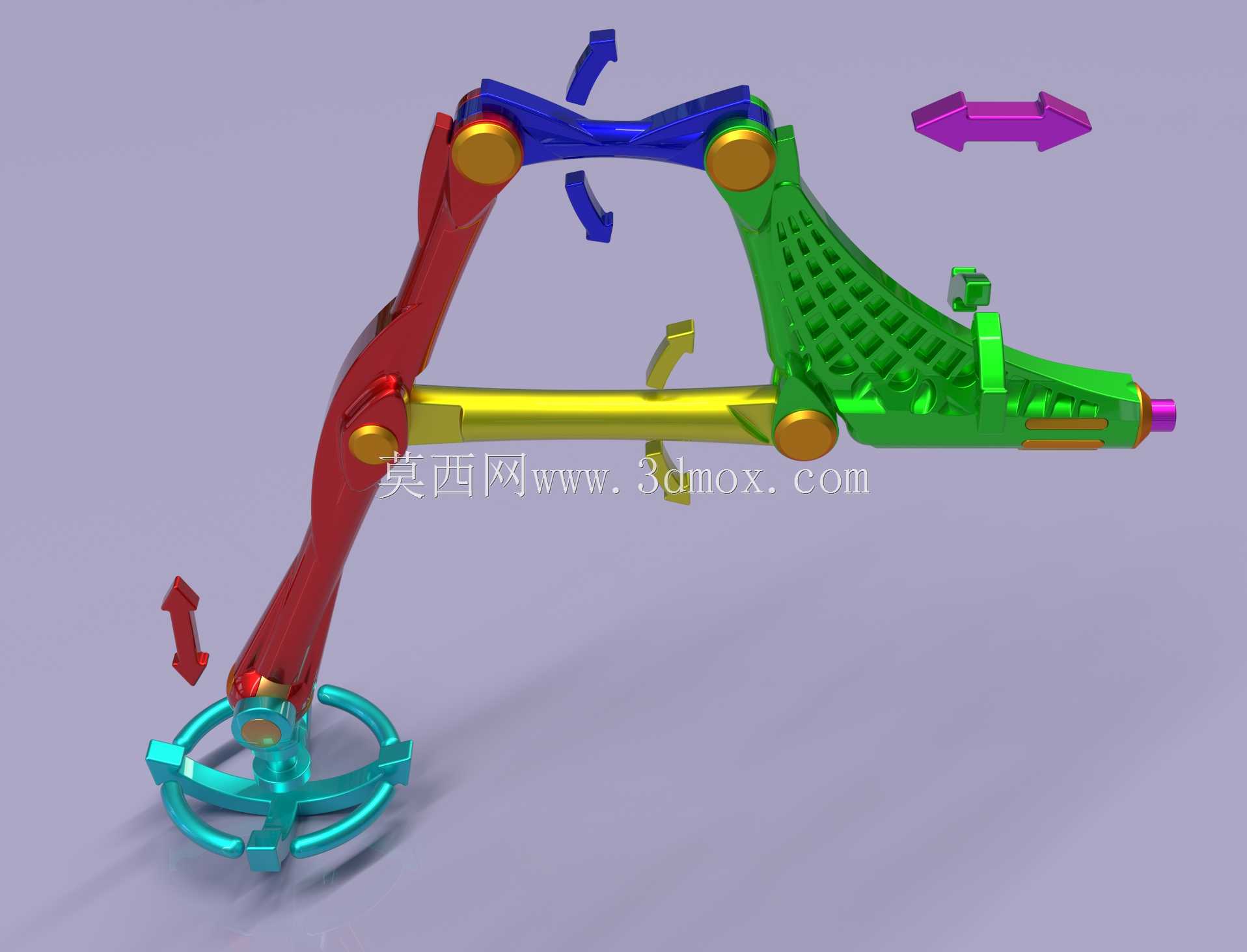

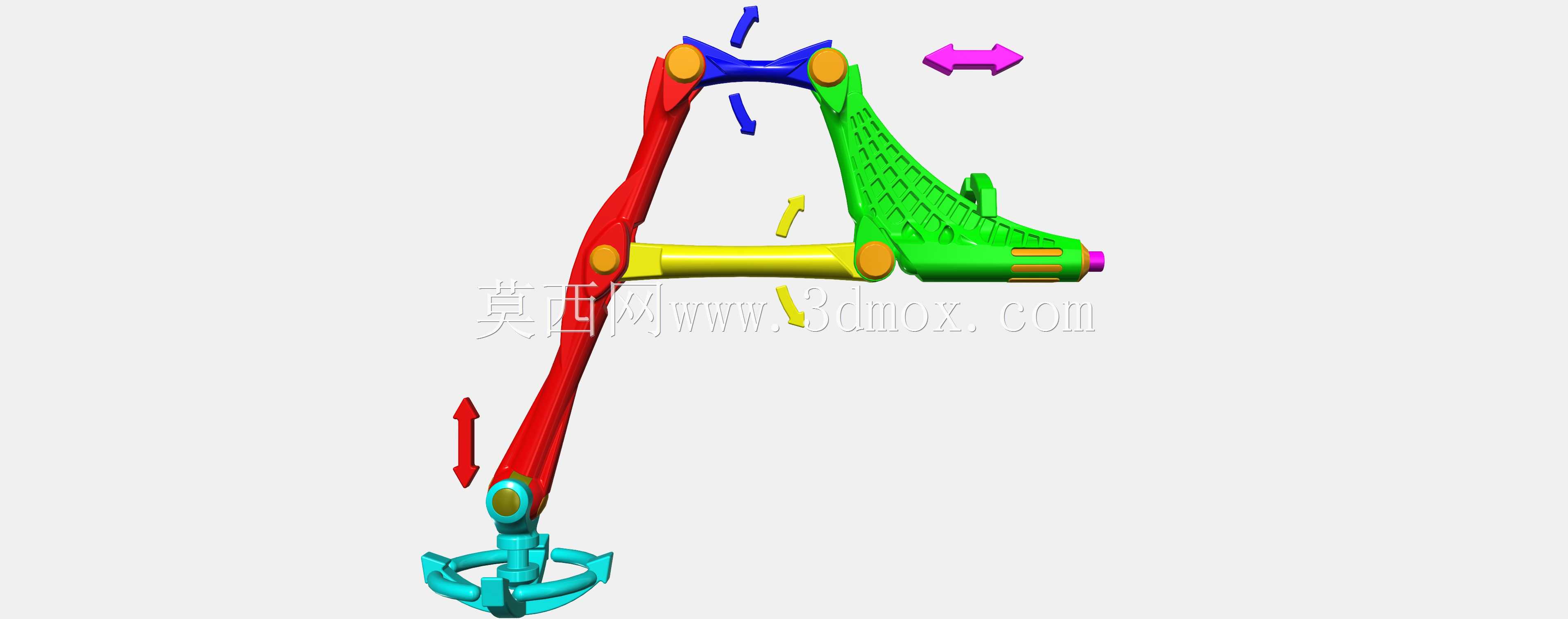

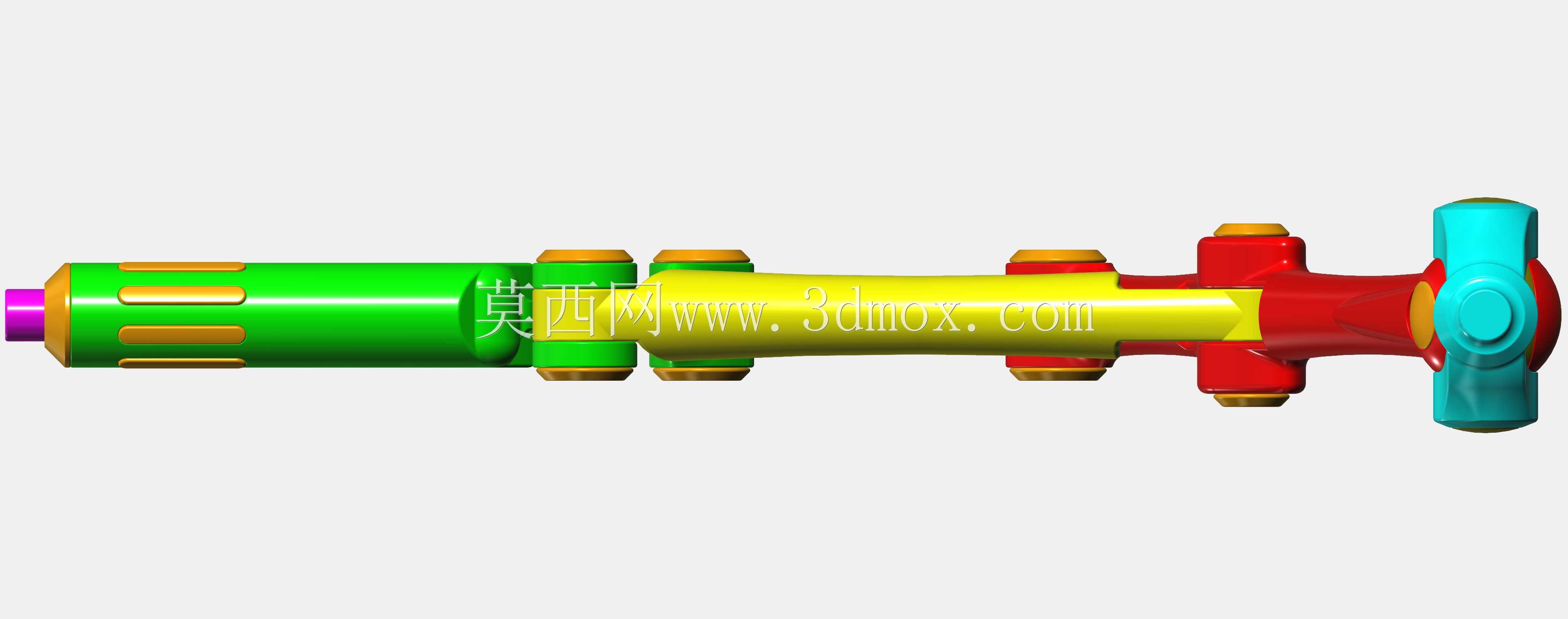

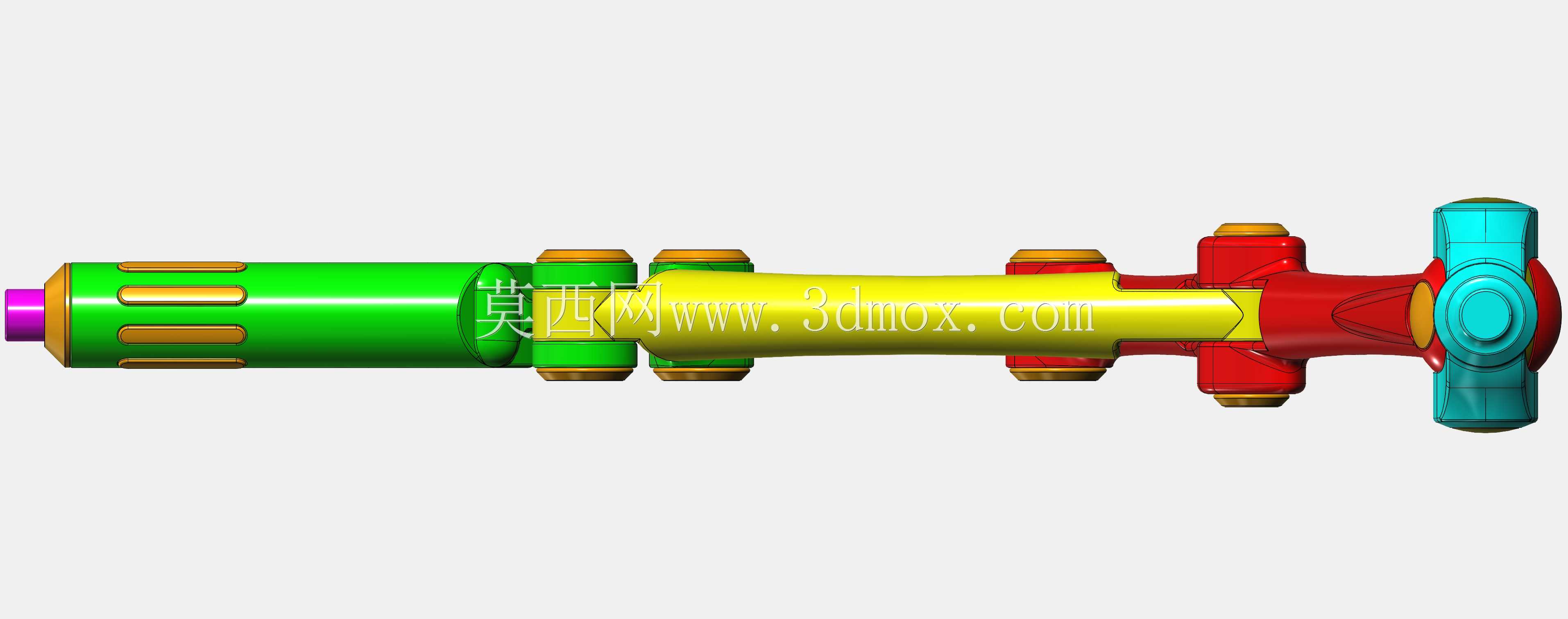

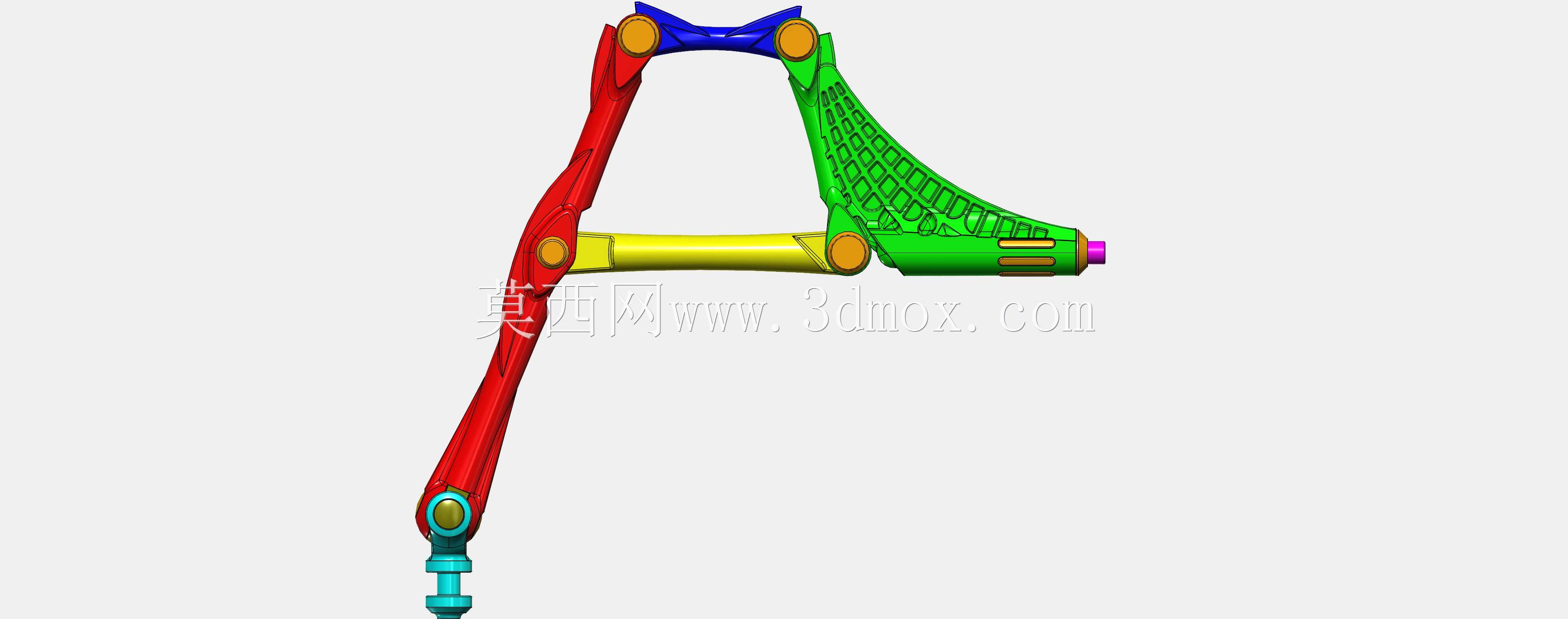

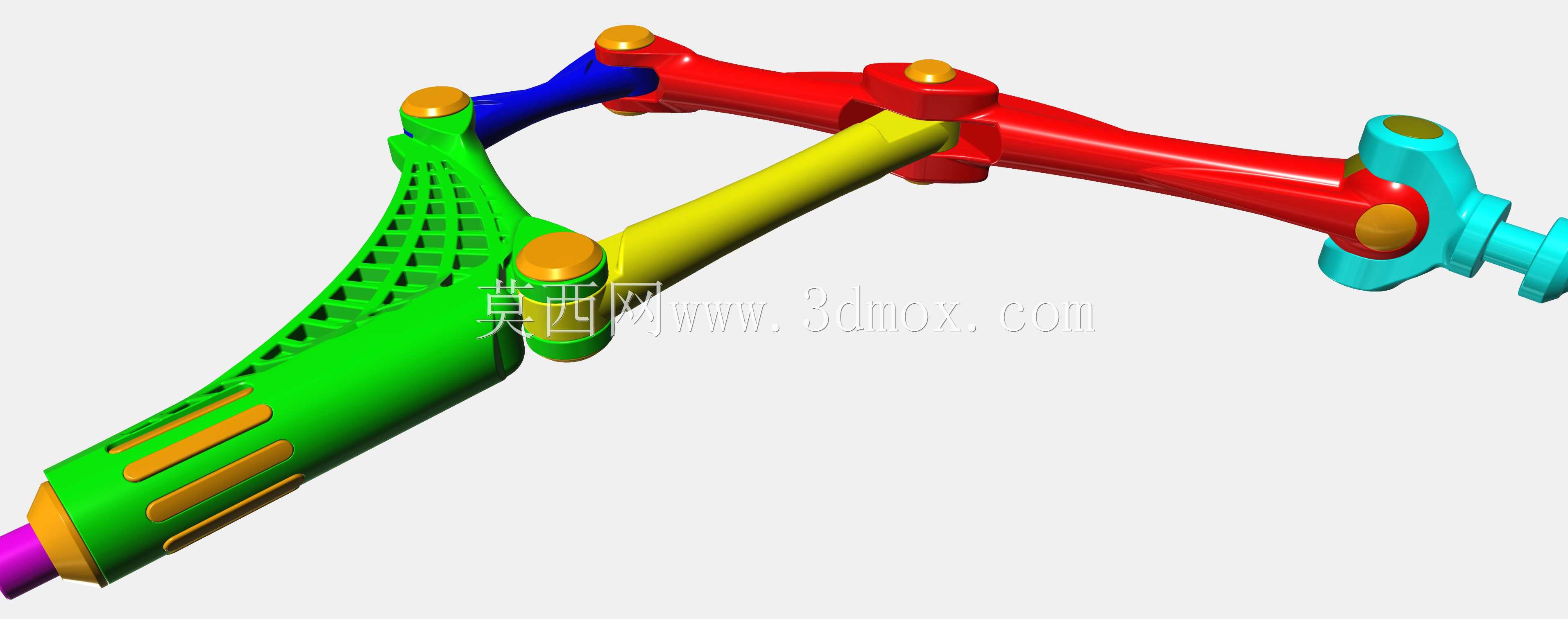

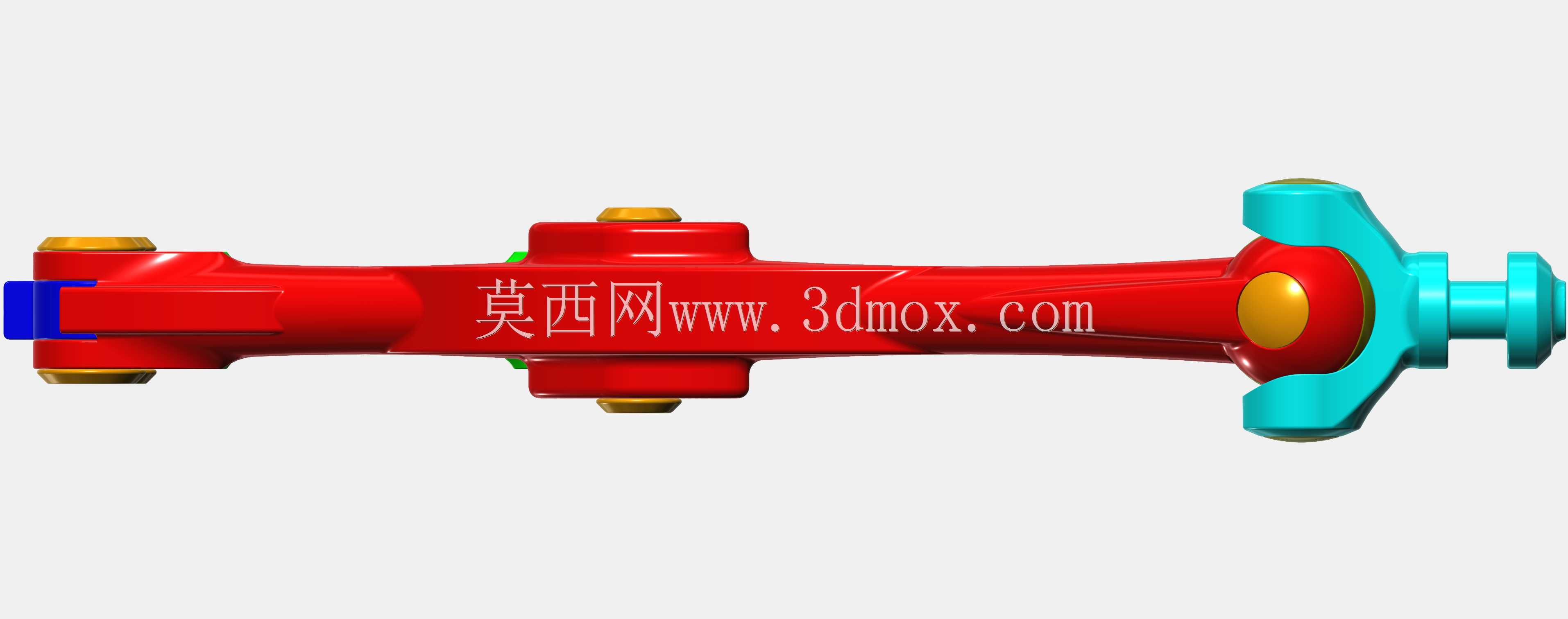

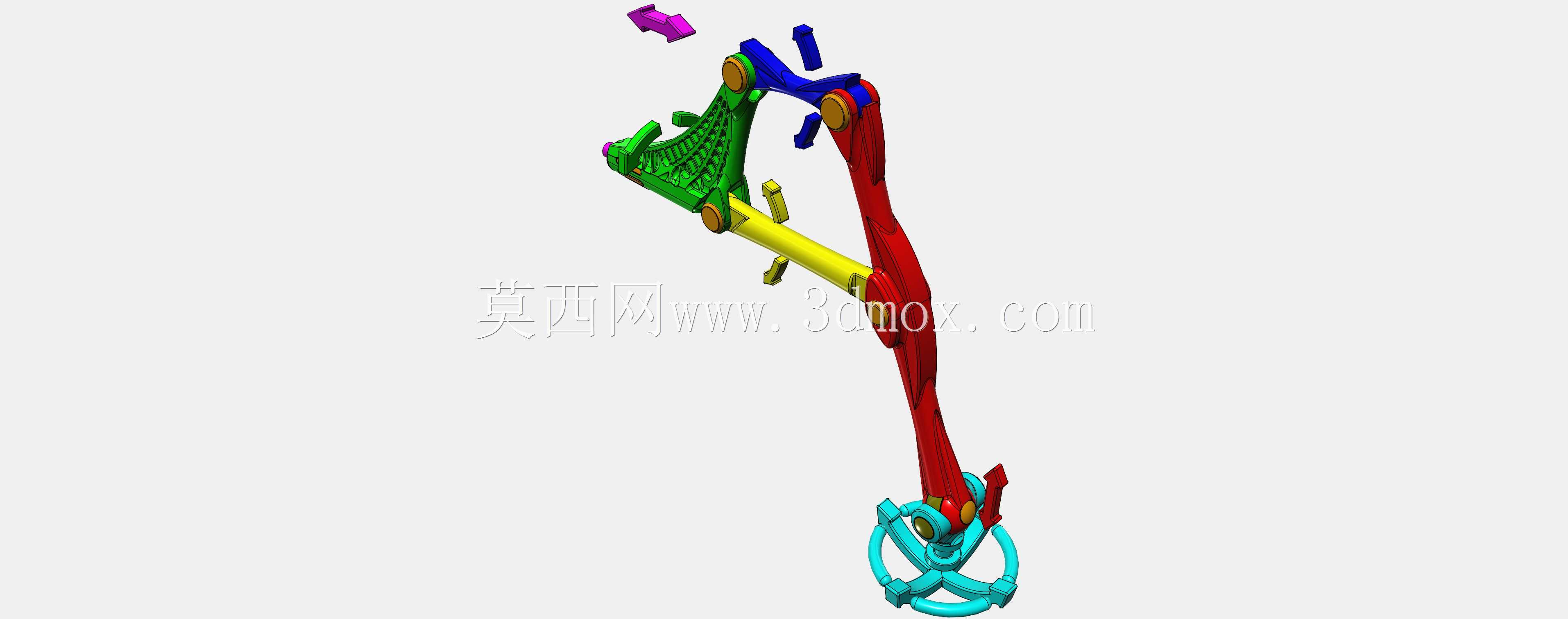

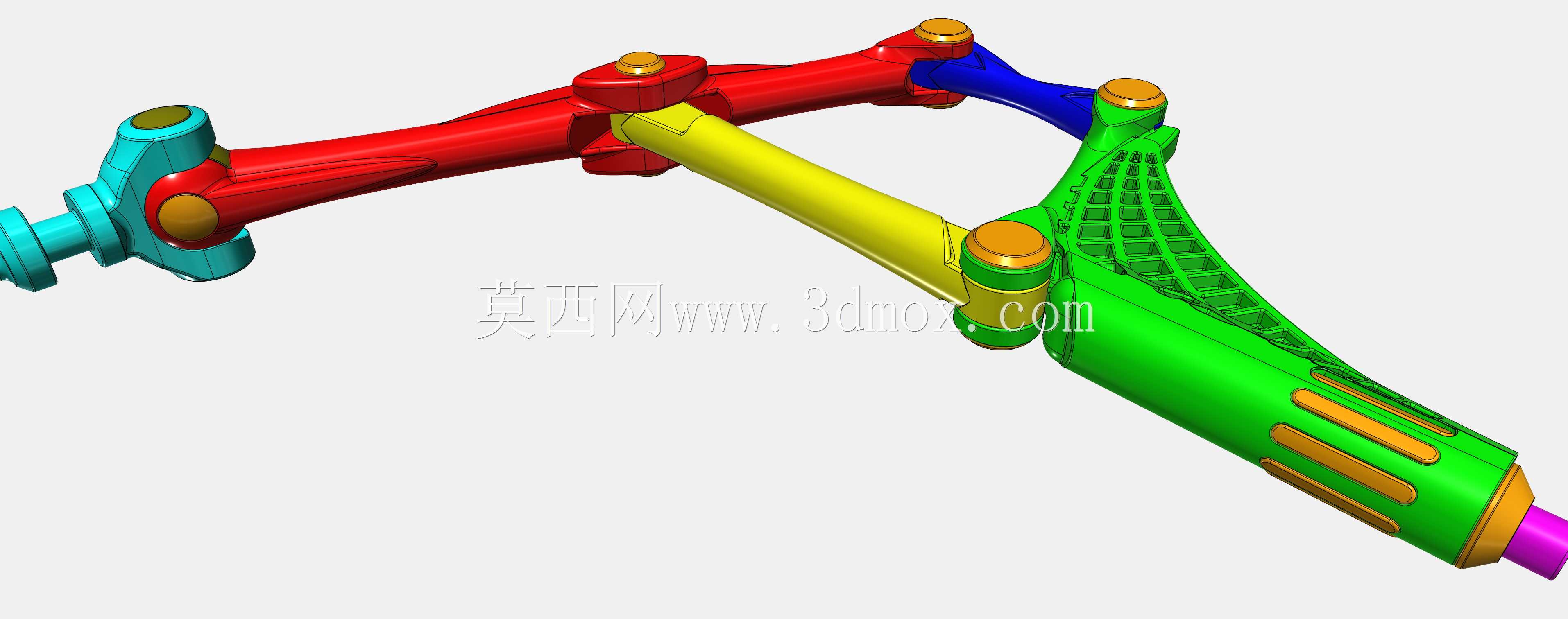

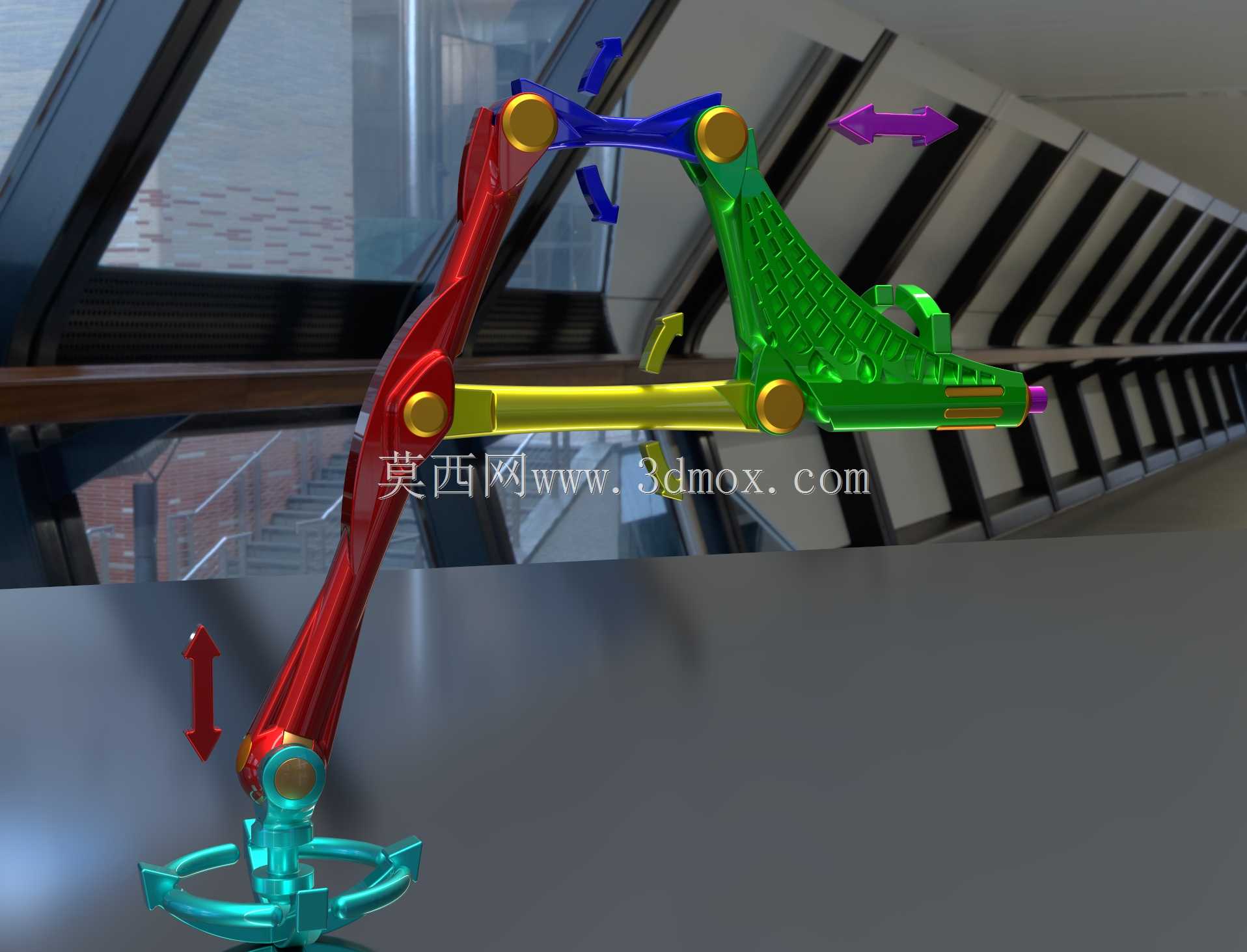

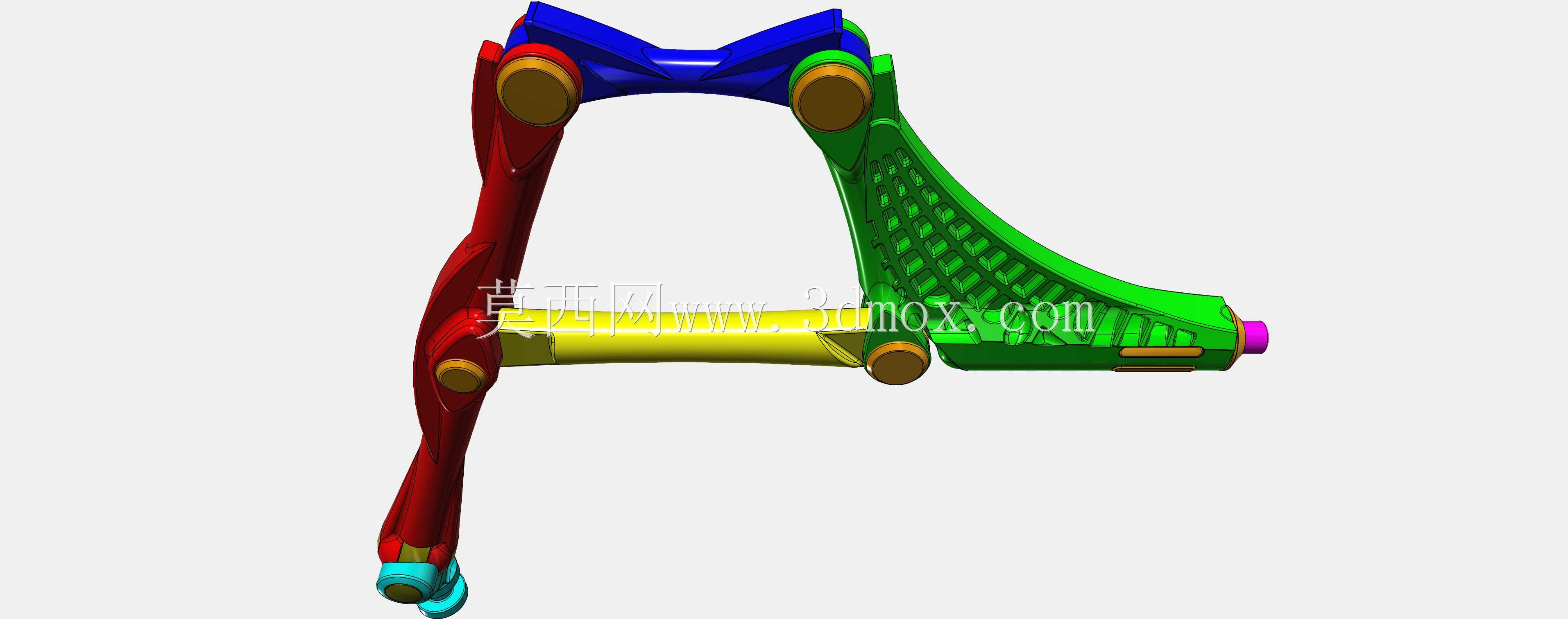

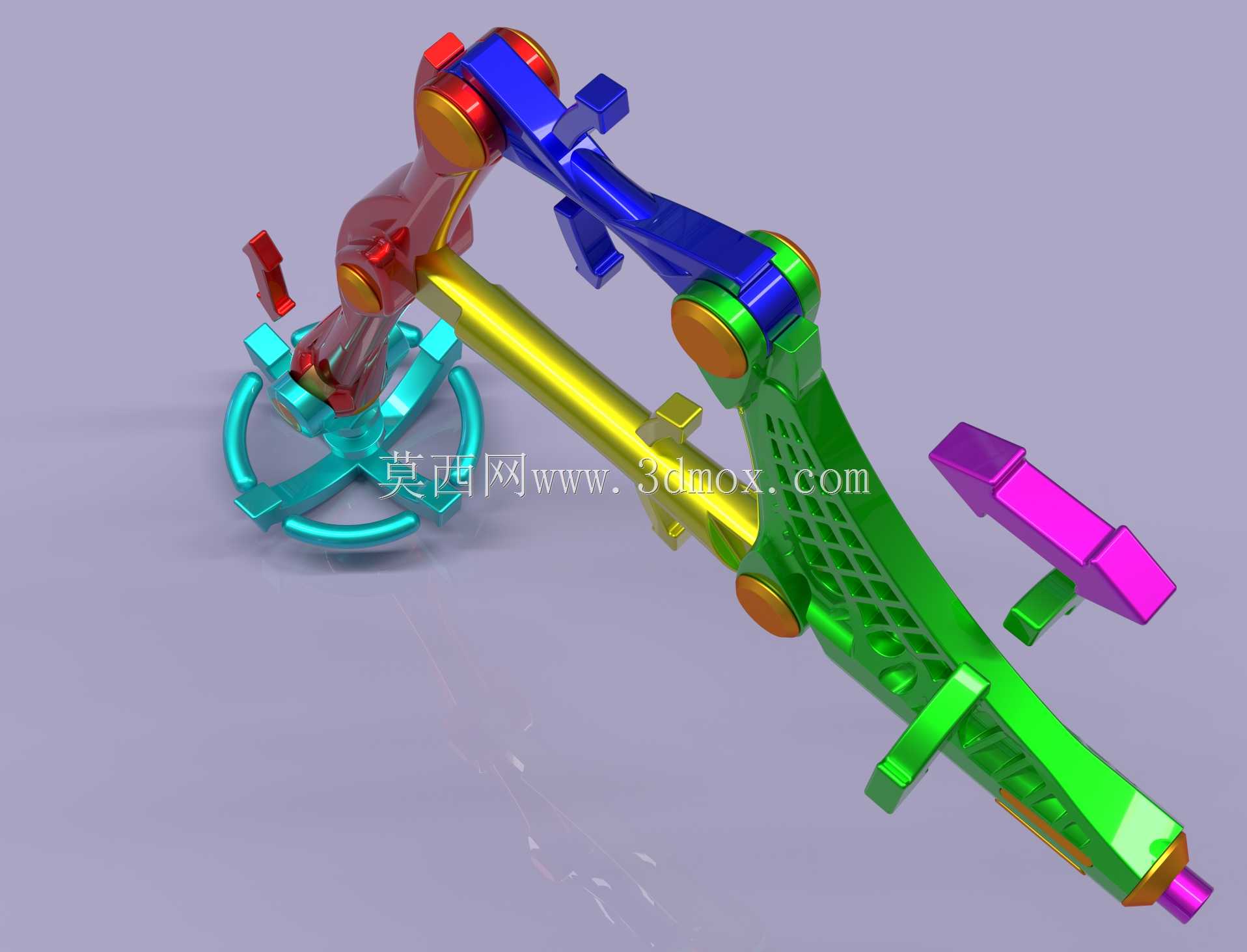

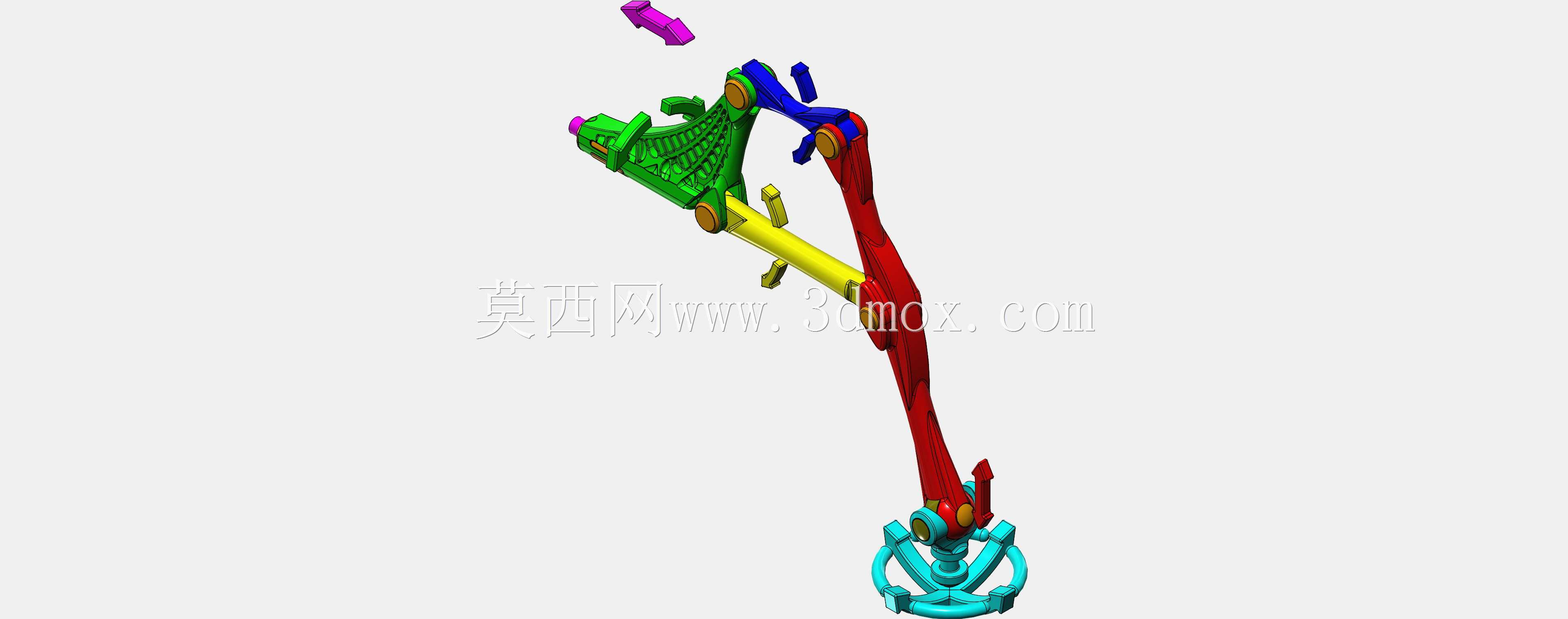

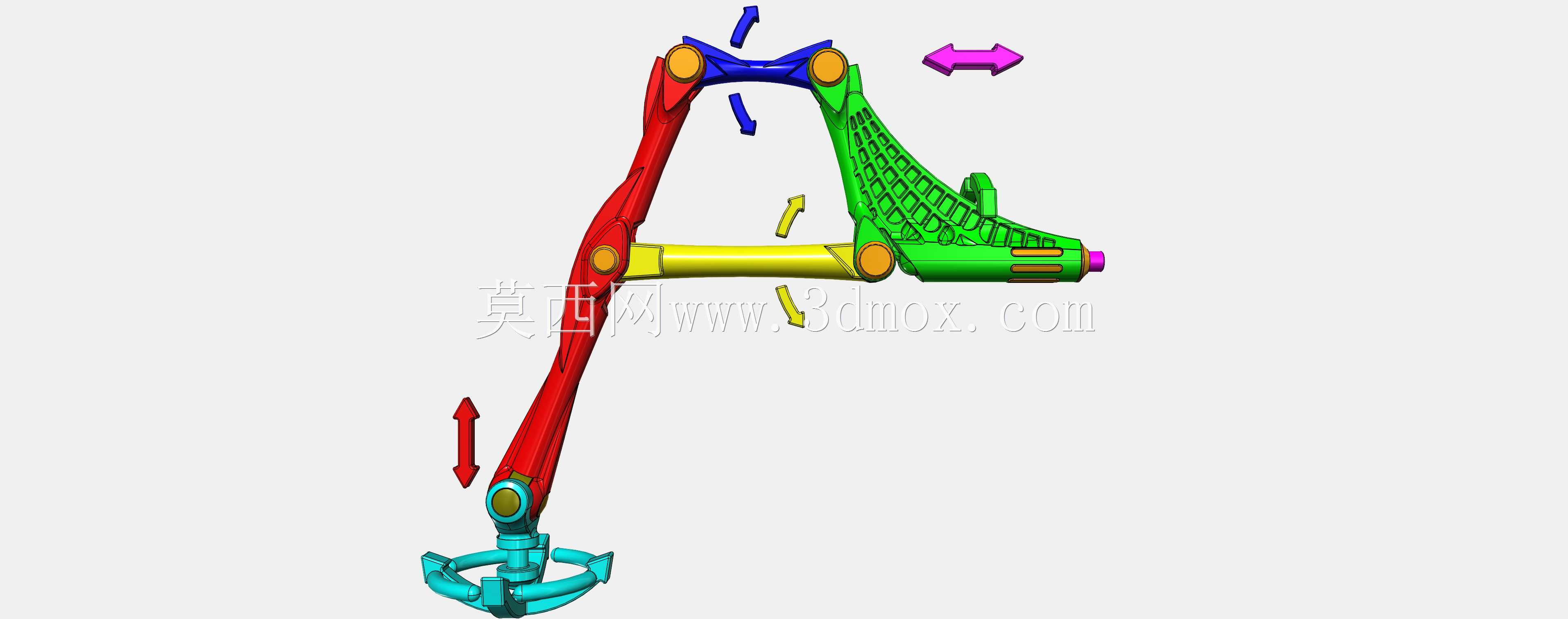

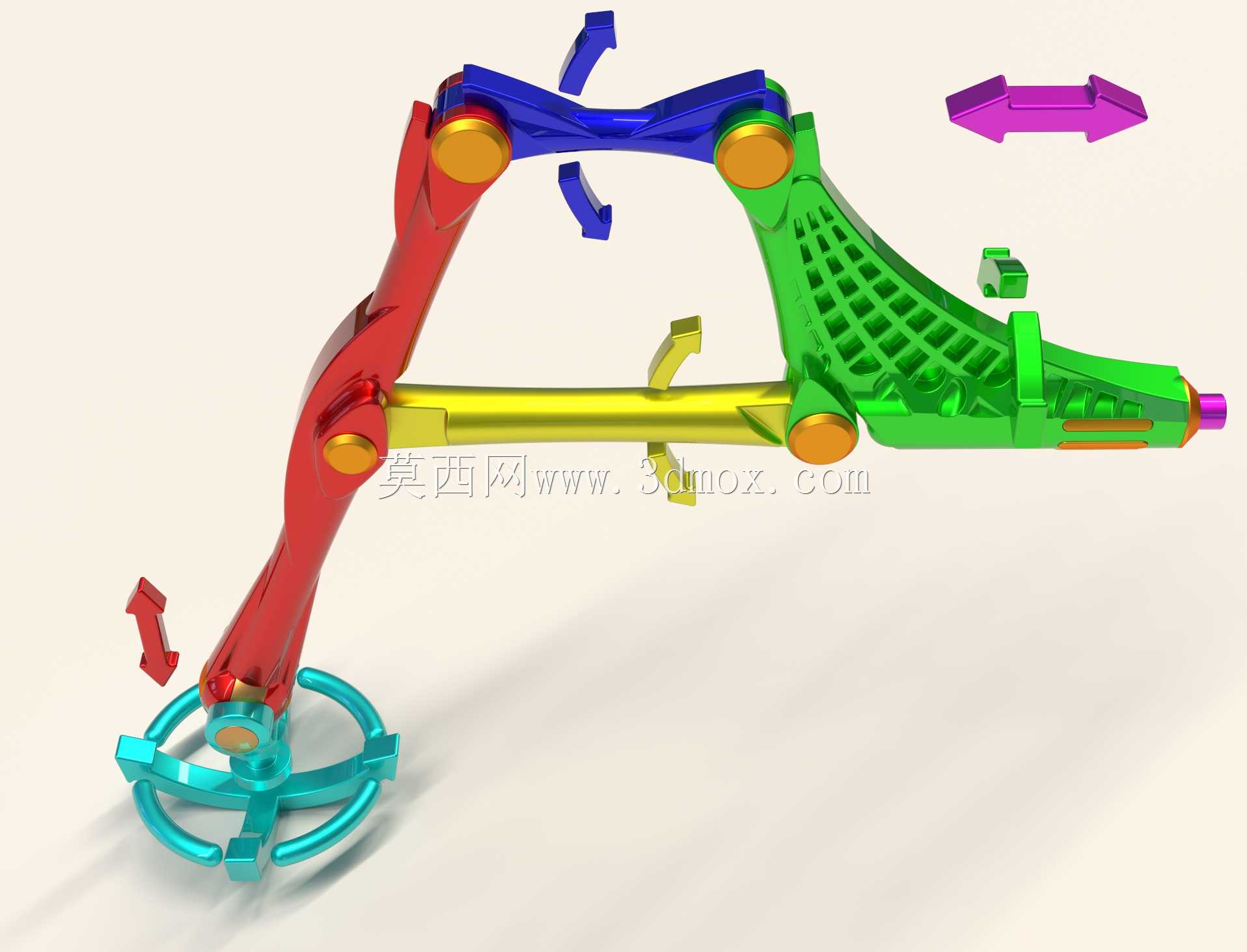

该连杆结构主要面向轮式车辆转向系统的概念设计场景，可适配转向齿条连杆端的动力传递需求，在多平面运动工况下维持端点间距的近似恒定，解决常规定长连杆在悬架跳动、转向联动过程中出现的运动干涉问题。从功能特性来看，该构件采用多段铰接式布局，不同色段对应独立的运动副单元，红色段作为主支撑臂承担主体载荷传递，黄色横向段承担长度补偿的滑移导向作用，绿色段集成网格状加强筋结构，在控制整体重量的前提下提升侧向抗弯刚度，蓝色段为旋转铰接端，可配合安装基座实现多自由度旋转补偿，底部青色万向铰接座可适配车架端的安装接口，抵消不同平面内的角度偏移。设计过程中优先考虑了运动避让需求，当与悬架概念结构配合使用时，各铰接点的旋转自由度可随车轮跳动、转向动作自适应调整，避免硬点碰撞导致的机构卡滞。安装边界方面，底部铰接座采用环形法兰式接口，可通过螺栓固定于车架对应安装位，端部铰接孔的孔径适配常规转向球头的安装尺寸，整体展开状态下的横向跨距可覆盖多数紧凑型轮式车辆的转向拉杆布置空间，收拢状态下可预留足够的悬架跳动行程余量。结构细节上，各铰接点均采用轴套式配合设计，预留了润滑介质的存储空间，可降低长期往复运动过程中的磨损速率，绿色段的网格筋布局沿受力传导路径分布，将转向过程中的横向载荷均匀分散至整个臂体，避免局部应力集中导致的结构变形。该连杆的变长度功能通过横向段的滑移副实现，滑移行程经过运动学仿真校核，在全行程范围内均可保证两端铰接点的传动角度处于合理区间，不会出现传动死点，同时旋转副的角度限位结构可避免机构过转导致的部件脱出，适配非铺装路面行驶时的大行程跳动工况。
