齿轮齿条式克拉迈耶往复传动机构

项目分类:3D模型 发布时间:2021-08-17 ID:233936
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构
  • 齿轮齿条式克拉迈耶往复传动机构

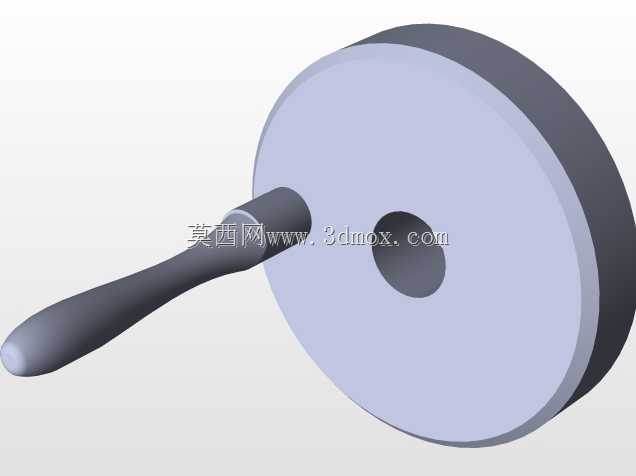

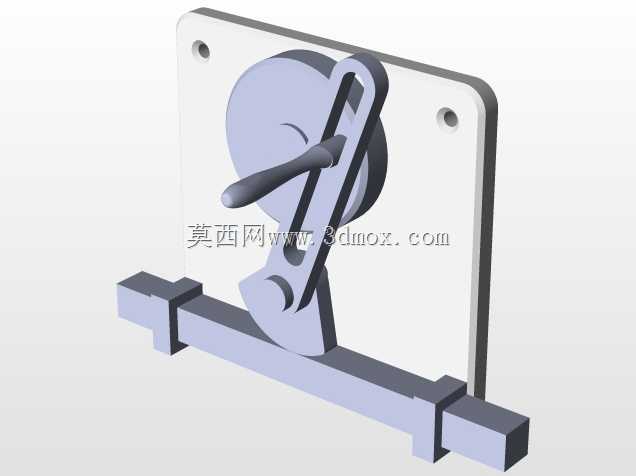

这套齿轮齿条组合的传动结构,常被应用在小型自动化工位的直线往复驱动场景中,比如轻工生产线的短距离工件推送、小型工装的工位切换驱动,或是教学演示用的机械原理实训装置上,相比普通曲柄滑块结构,它能通过齿轮与扇形齿段、齿条的啮合配合,实现更稳定的行程末端停顿特性,适配需要短暂驻留的工序动作。从结构设计逻辑来看,整套机构以立式安装板作为承载基体,安装板上预留两个对称的通孔作为安装定位基准,可直接通过螺栓固定在设备机架的立面上,安装板的厚度需满足齿轮轴的支撑刚度要求,避免运转过程中轴系出现挠曲变形影响啮合精度。驱动端采用带手柄的圆形转盘作为手动输入部件,也可根据实际使用需求替换为伺服电机或减速电机实现自动驱动,转盘偏心位置连接的连杆,带动带扇形齿段的摆杆绕固定铰点做定角度摆动,摆杆下端的扇形齿与下方水平布置的齿条保持常啮合状态,将摆杆的往复摆动转化为齿条的水平直线往复运动。齿条下方配套的滑动导轨采用两侧凸台限位结构,导轨的截面尺寸与齿条底部的滑槽做间隙配合,配合公差控制在滑动摩擦的合理区间,既保证齿条滑动顺畅无卡滞,又能控制啮合侧隙在合理范围,避免反向传动时出现过大空程。设计过程中需要重点校核扇形齿的摆动角度与齿条行程的对应关系,通过调整偏心连杆的偏心距,可以在不更换齿轮齿条参数的前提下微调齿条的往复行程,适配不同的工位动作距离需求;同时要注意摆杆铰点、齿轮轴、导轨安装面的位置度公差,若三个基准的位置偏差过大,会导致齿面啮合受力不均,加快齿面磨损,甚至出现运转卡滞的问题。整套结构的外形边界以安装板的外轮廓为最大宽度基准,齿条运动到两端极限位置时的伸出长度为总长度边界,安装时需要在齿条行程两端预留足够的安全间隙,避免运动到极限位置时与周边设备部件发生碰撞。齿形参数选用标准渐开线齿形,加工工艺性好,普通滚齿、铣齿设备即可完成零件加工,后期维护更换配件的成本较低,适合在低速、轻载的往复驱动场景下长期使用,手动驱动版本可用于不需要动力输入的手动调节工位,自动驱动版本可接入设备控制系统实现节拍化的往复动作输出。
