3D打印通用可拆换式灯丝承托支架

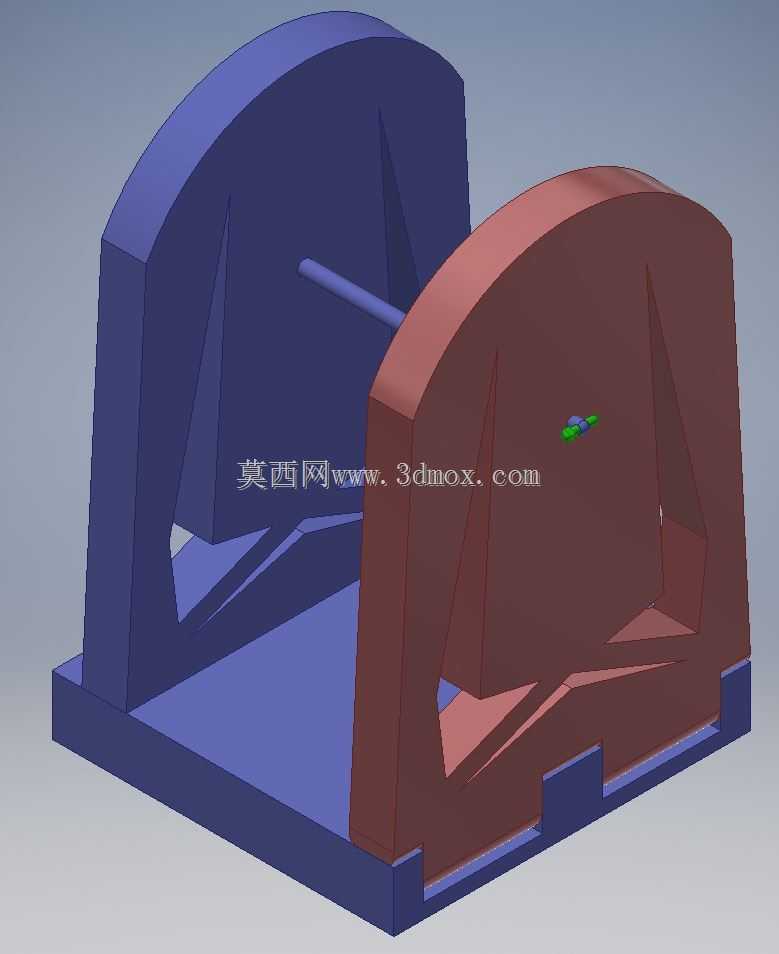

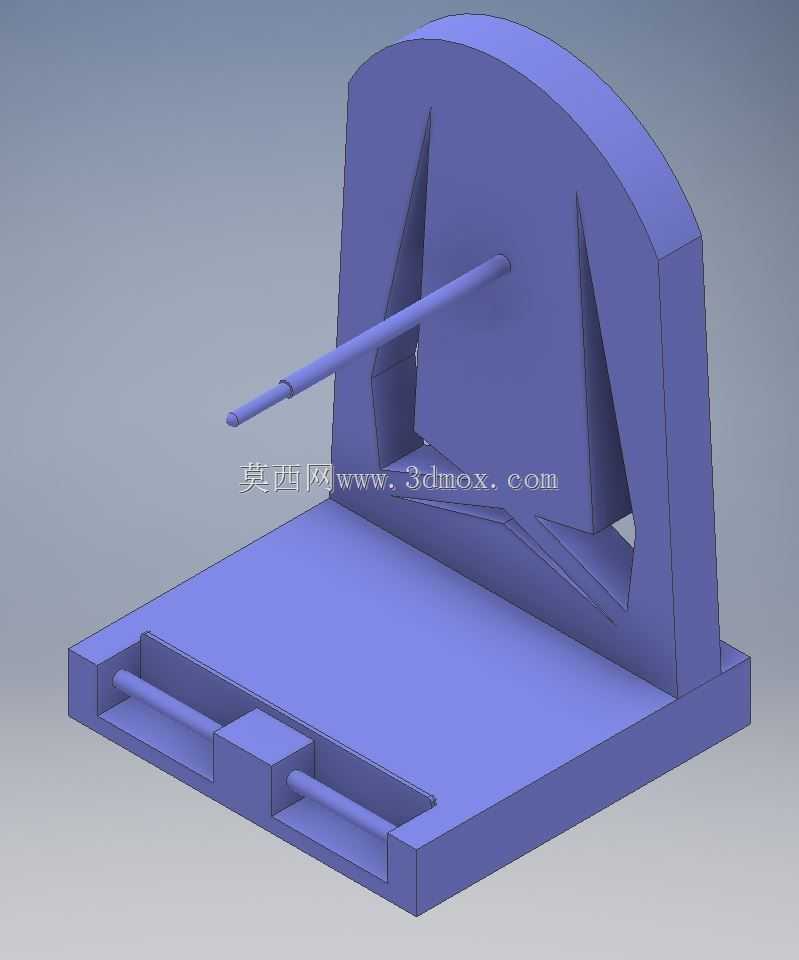

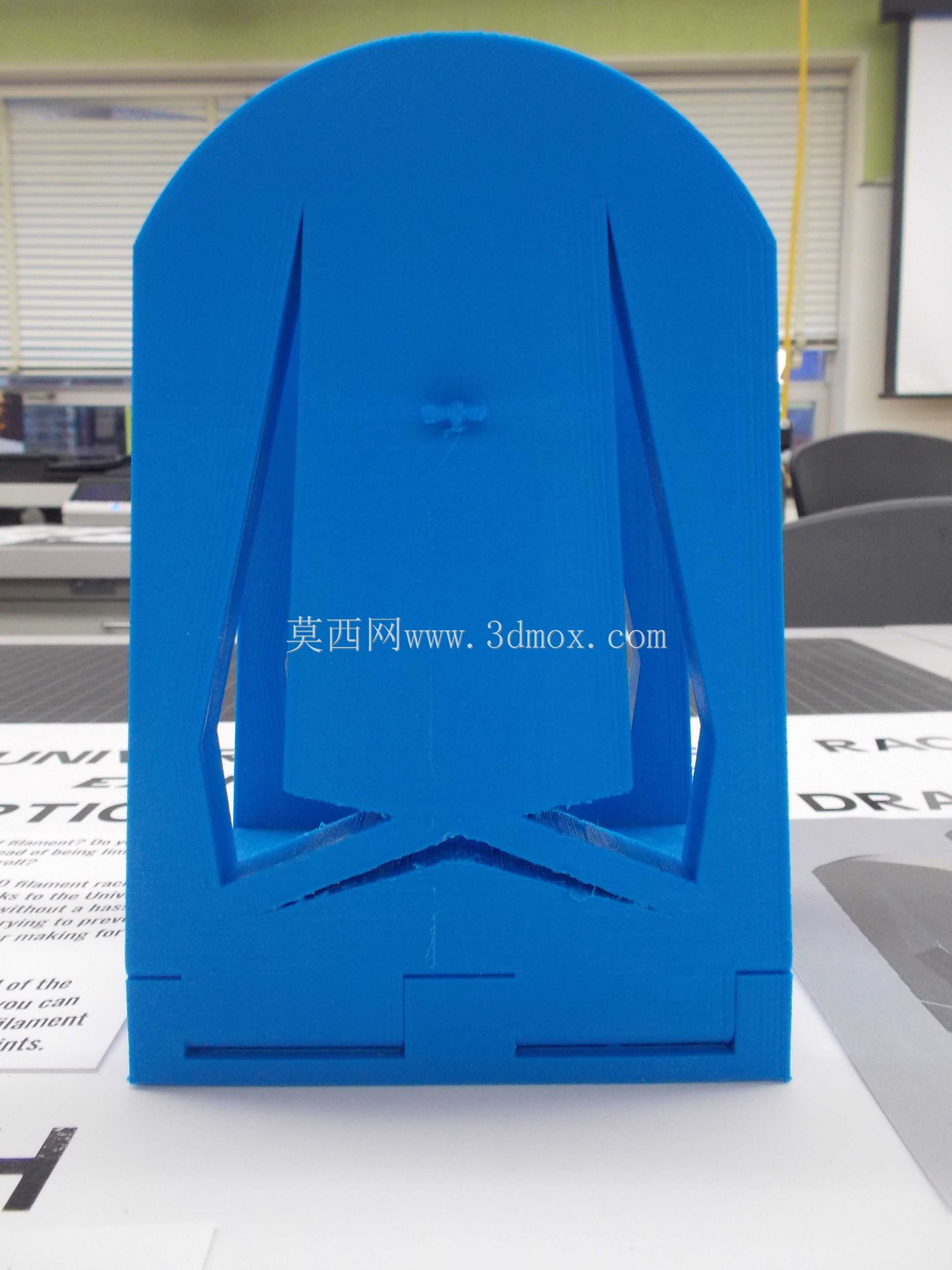

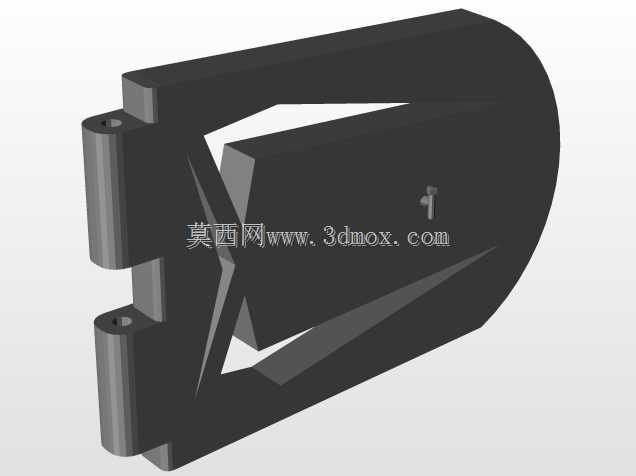

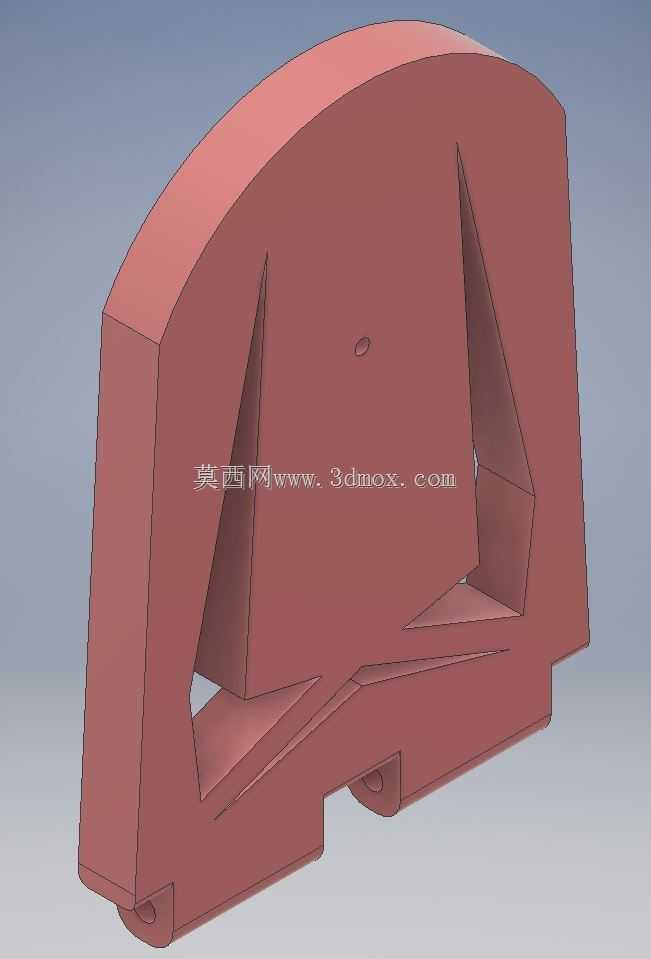

日常桌面级FDM3D打印作业中，原厂配套的耗材卷轴安装位往往仅适配标准1kg以内的小规格丝卷，遇到大重量工业装耗材、第三方定制规格料卷时，经常出现卷轴卡滞、丝材拉扯阻力过大、打印过程中送料打滑断料的问题，这款灯丝承托支架正是针对这类现场痛点设计的外置式耗材承载结构。从结构设计逻辑来看，支架采用双侧立式支撑板搭配底座的框架式构型，两侧支撑板顶部做圆弧过渡，既避免尖锐棱边剐蹭丝卷外包装，也能通过圆弧轮廓适配不同轴孔直径的耗材卷轴，中间穿轴采用快拆式光杆设计，更换料卷时无需额外工具，直接抽出插杆即可完成料卷装卸，换料效率比原厂内置料架提升近40%。底座部分做了加宽处理，底部预留了与打印设备工作台边侧适配的卡位凸台，安装时可直接卡接在打印机工作台边缘，无需额外打孔或粘接固定，不会占用打印平台的有效成型空间，整体安装边界控制在打印机侧边150mm宽度范围内，不会干涉设备原有运动部件的行程。功能层面，支架的双侧支撑板内侧做了三角加强筋结构，在控制整体打印耗材用量的前提下，保证双侧支撑的结构刚度，承载5kg重量的大规格丝卷时不会出现支撑板外张变形的问题，穿轴与支撑板的配合孔采用间隙配合设计，卷轴转动时阻力极小，送料过程中丝材张力保持稳定，不会因为料卷转动卡滞导致丝材被拉细甚至拉断，有效降低打印过程中的断料故障率。实际应用场景中，这款支架既可以适配常规PLA、ABS等标准1kg装耗材，也能兼容2kg、3kg等大规格工业装丝卷，甚至部分回收重绕的非标料卷也能稳定承载，支架放置在打印机侧边时，丝材导出方向与设备送丝机构的进料口保持水平对齐，减少丝材弯折角度，避免丝材长期弯折产生脆裂隐患，对于多色打印、频繁换料的作业场景，快拆穿轴的设计也能大幅缩短换料等待时间，不需要反复调整料架位置就能完成不同颜色、不同材质丝卷的切换。从结构细节来看，支撑板与底座采用一体化打印的连接方式，不需要额外组装紧固件，打印完成后去除支撑即可直接使用，整体结构没有易损小零件，长期使用不会出现连接件松动的问题，底座的卡位凸台尺寸适配市面上多数桌面级FDM打印机的工作台边框厚度，卡接后不会因为料卷转动产生移位，即使是高速打印过程中送料速度较快，支架也能保持稳定，不会出现晃动倾倒的情况。
