SiegX2磨床Z轴机架延伸改装结构

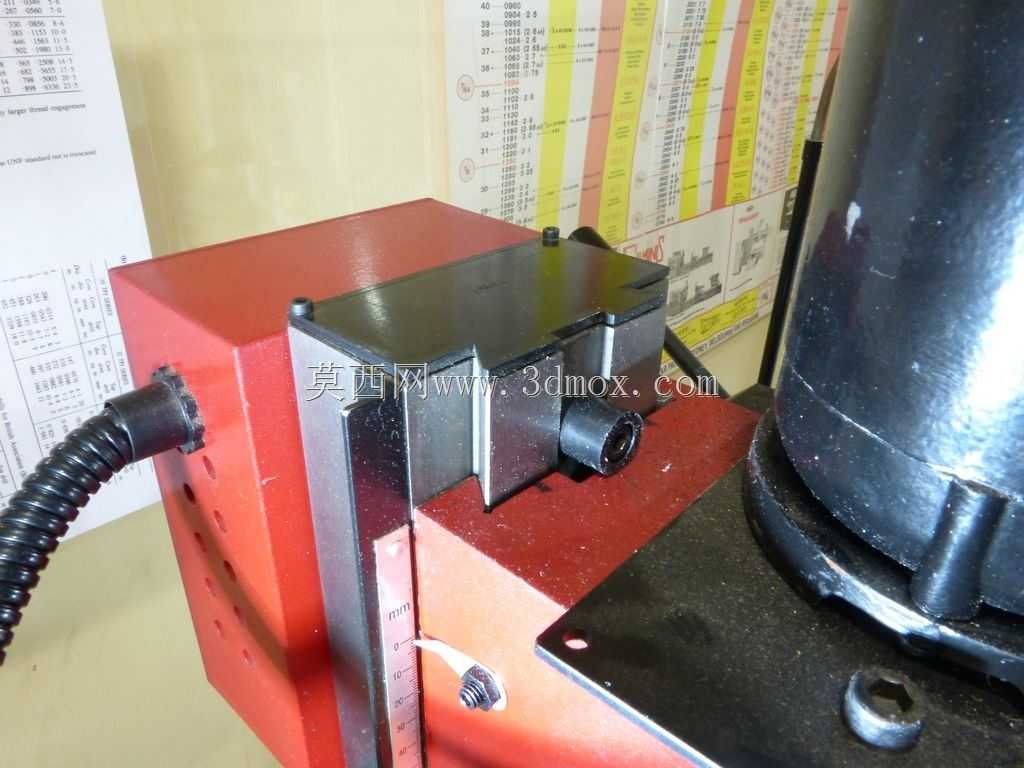

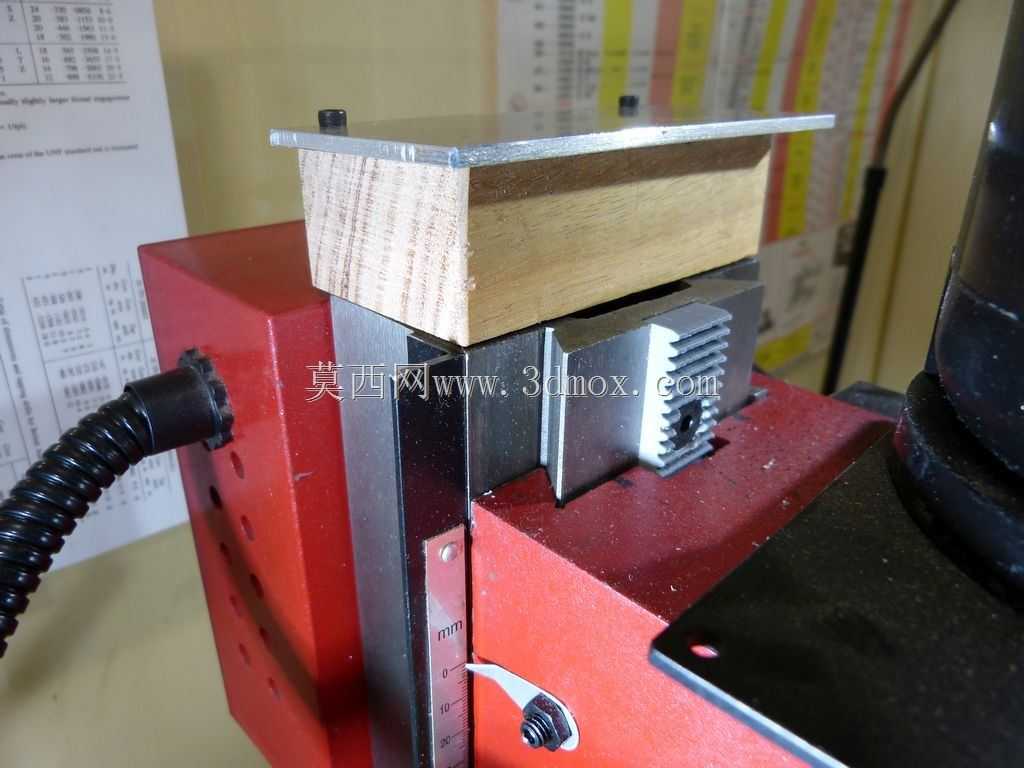

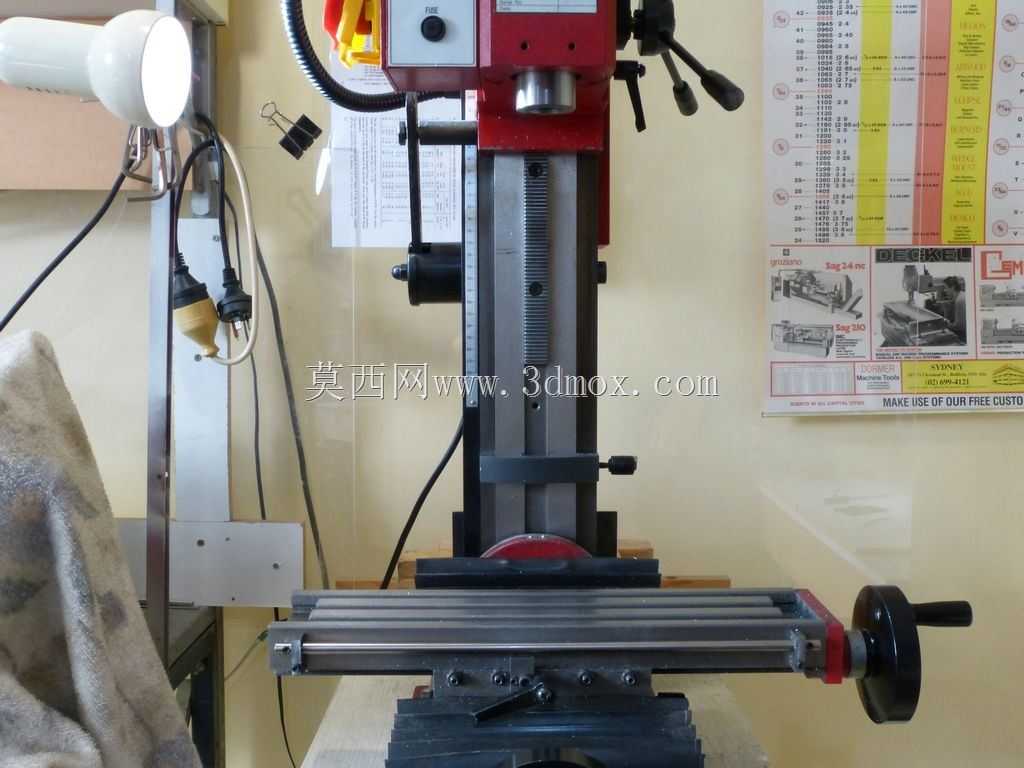

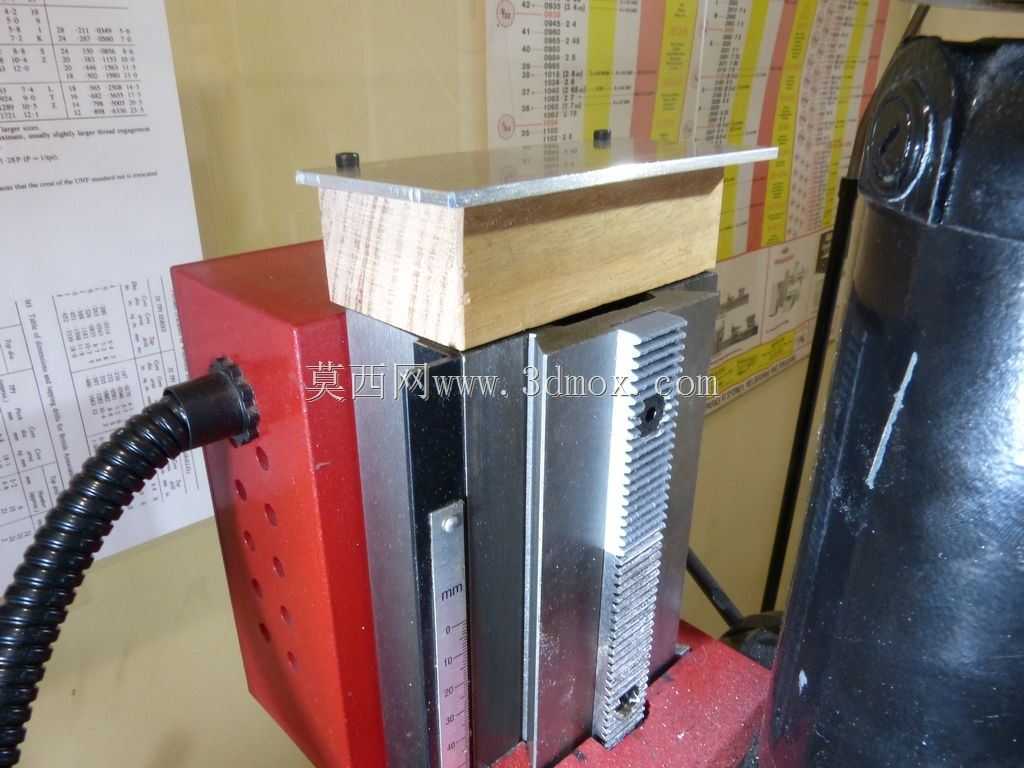

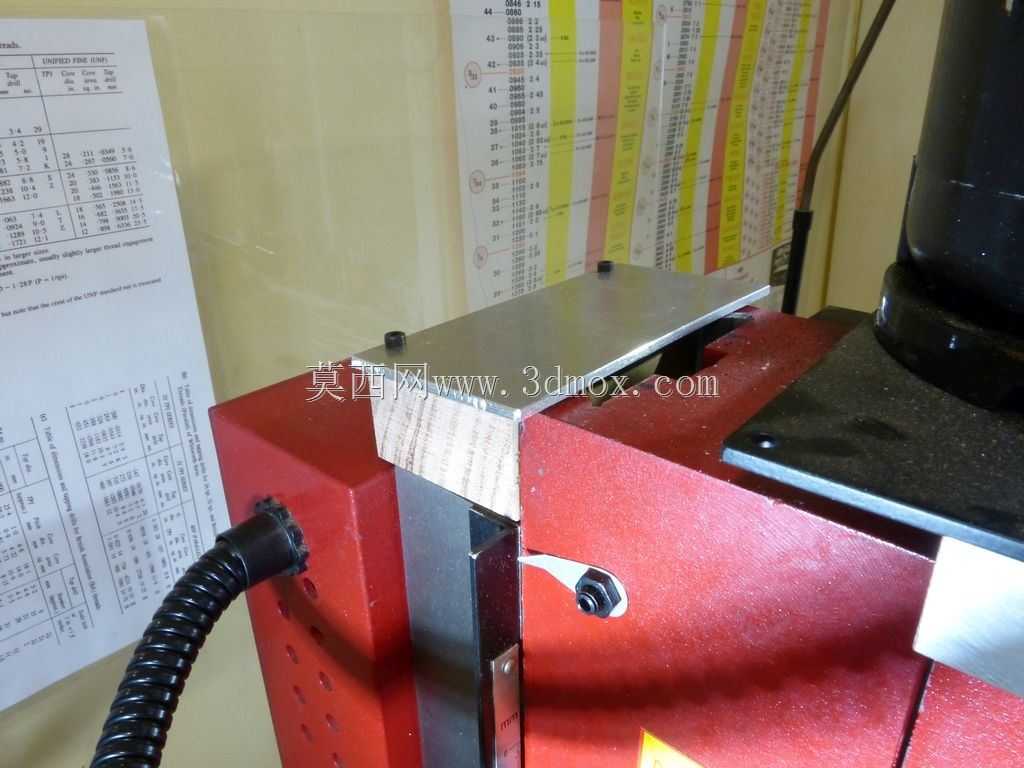

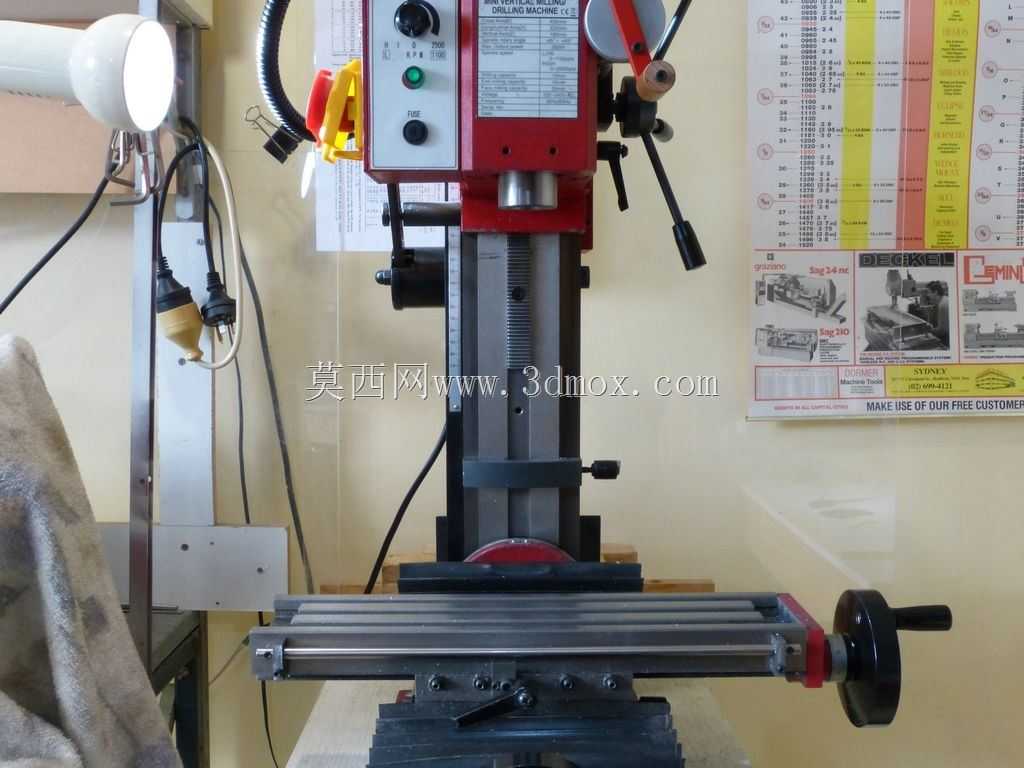

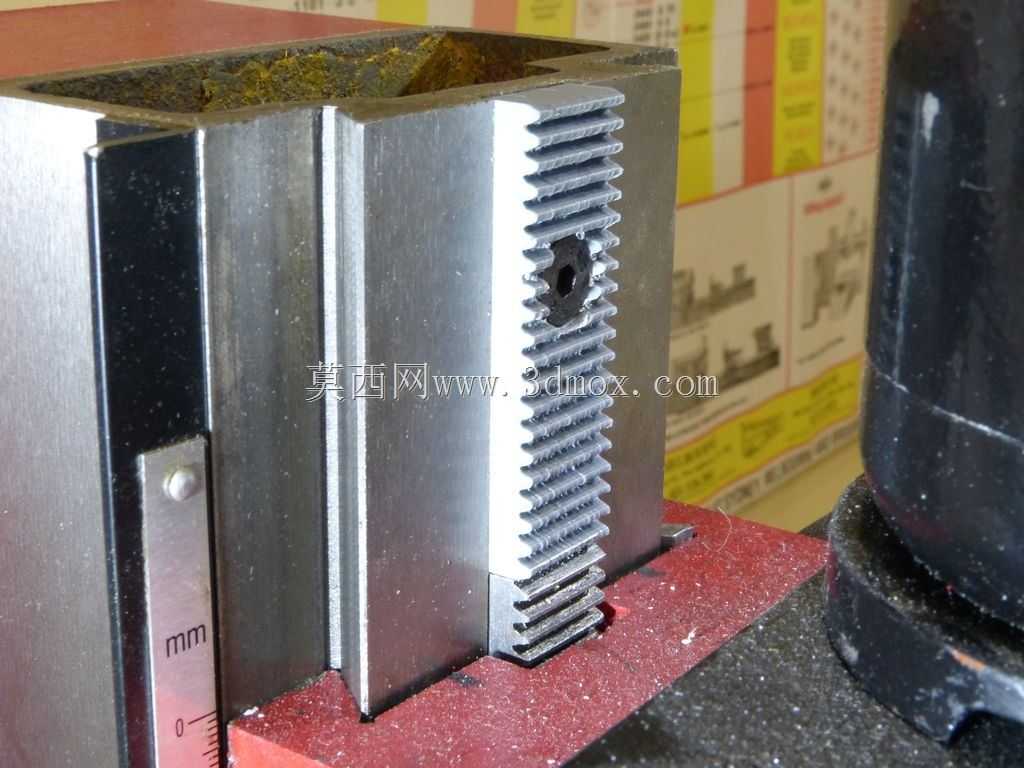

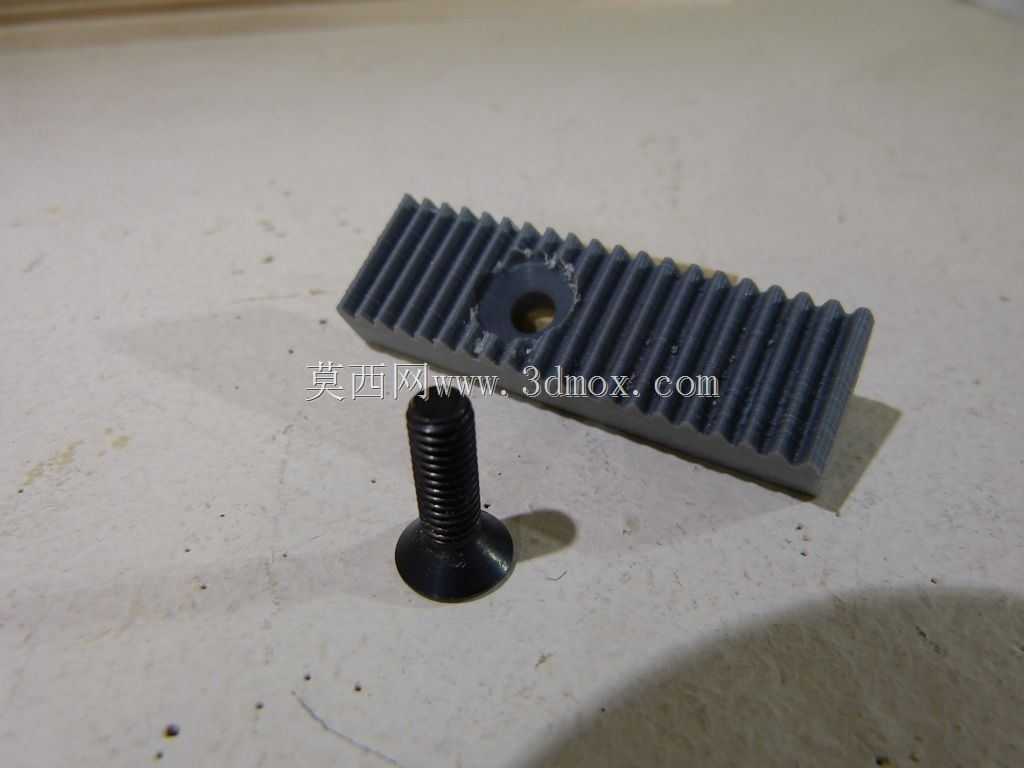

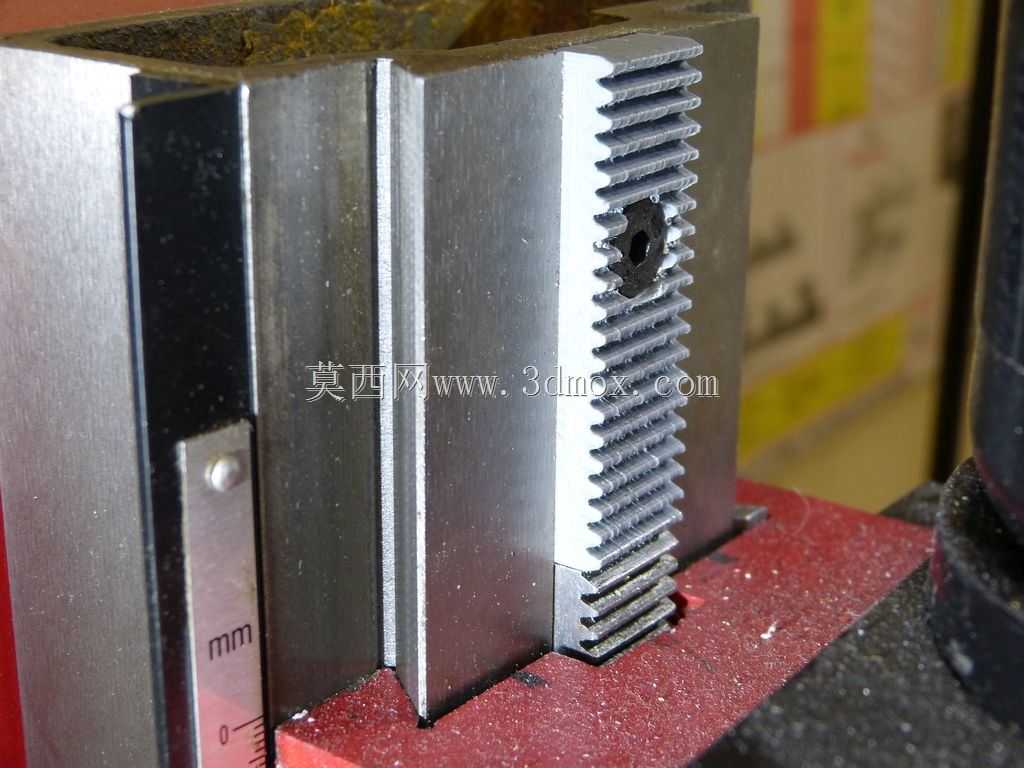

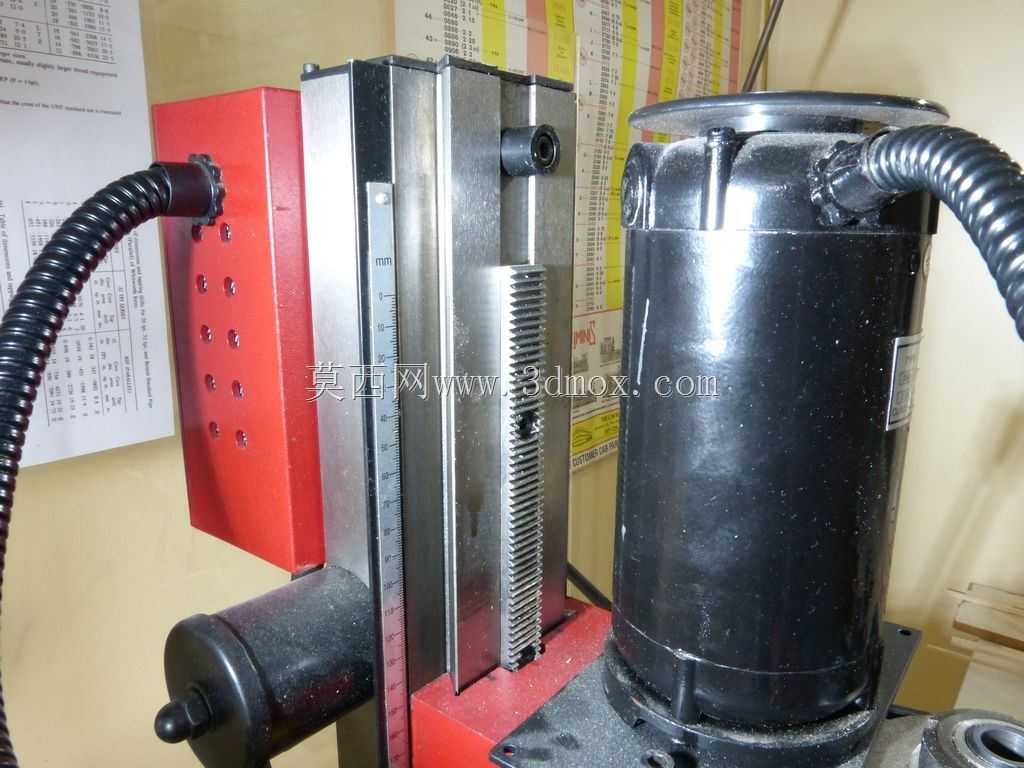

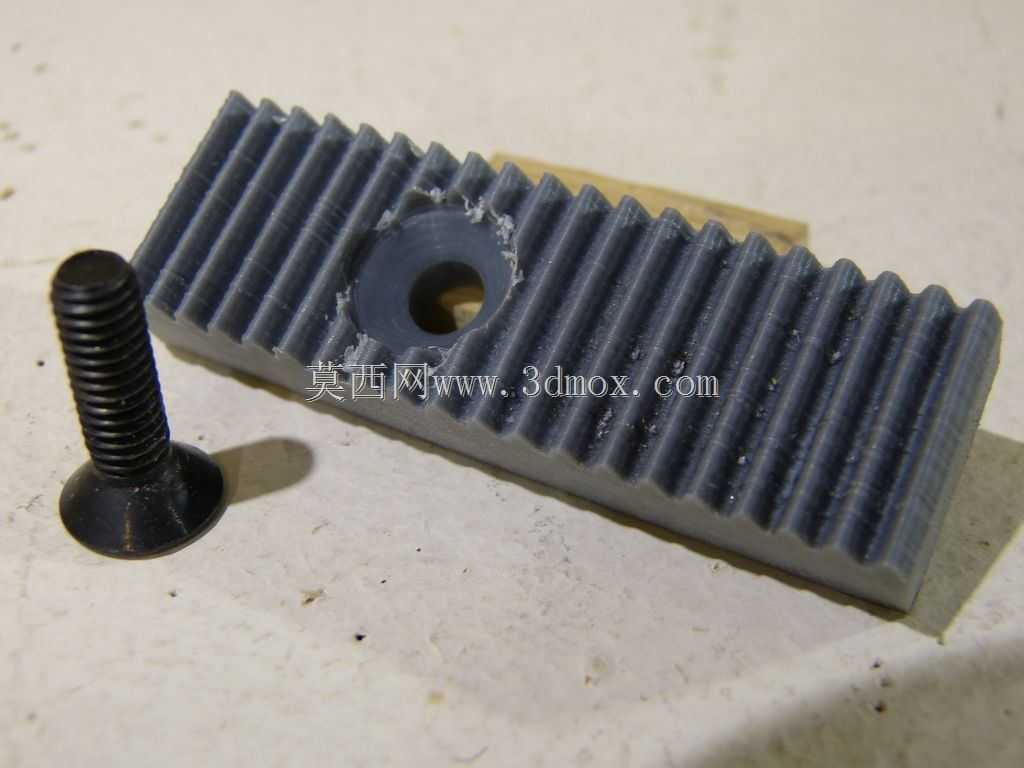

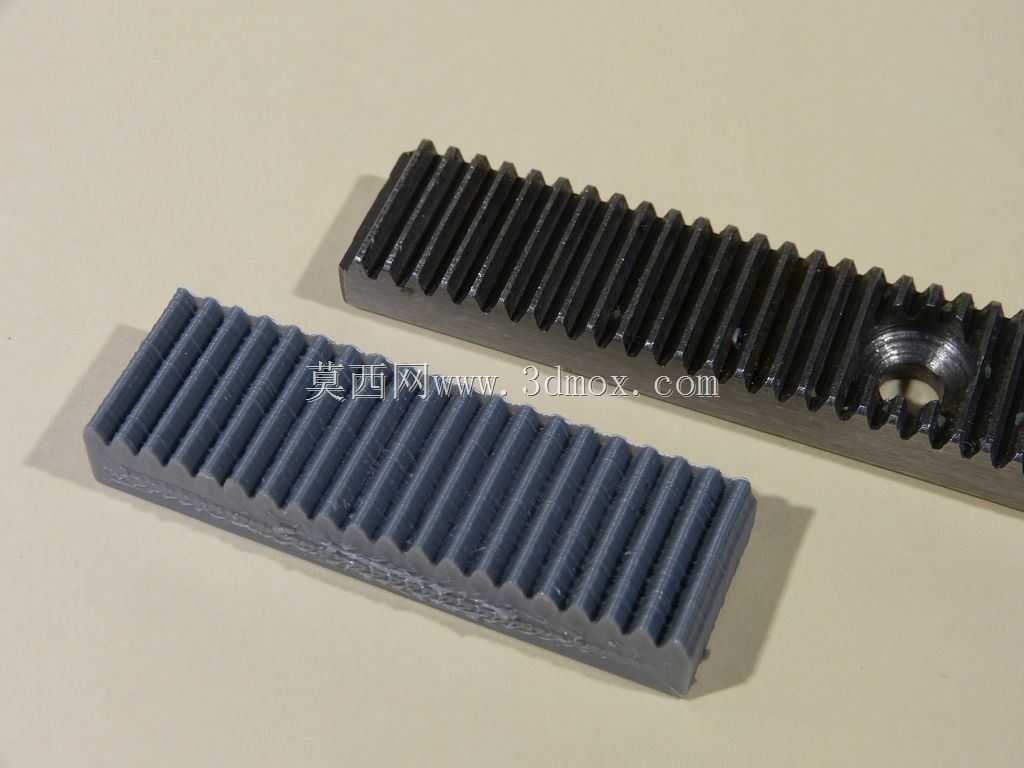

在小型桌面加工设备的日常使用场景里，Sieg X2这类迷你磨床的Z轴行程局限一直是困扰手工加工、小批量零件试制从业者的常见问题，原厂配置下从床身基准面到纬管的标准高度仅290mm，面对高度稍大的工件装夹、长刀具的进给加工需求时，往往需要额外垫高工件或者更换加长刀杆，既影响装夹刚性，也会引入额外的同轴度误差，加工精度难以稳定控制。这套Z轴延伸结构正是针对这一实际痛点设计，改装后可将Z轴方向的有效工作高度提升60mm，总高度达到350mm，能够覆盖绝大多数桌面级小零件加工、模型制作场景下的行程需求，无需频繁调整装夹方案，大幅提升单件加工的操作效率。从结构设计逻辑来看，延伸件采用与原机架导轨匹配的齿形啮合结构，安装时可直接与原有Z轴滑动段对接，齿形的排布完全复刻原厂滑动副的啮合参数，保证滑动过程中无卡滞、间隙均匀，不会因为加装延伸件导致Z轴进给的阻尼出现突变，也避免了额外加装转接板带来的累积误差。考虑到桌面加工场景的改装门槛，该延伸件可通过ABS材质的熔融沉积成型工艺制作，设计阶段特意将STL模型的测量尺寸预留了2.5%的收缩补偿量，抵消打印过程中材料冷却收缩带来的尺寸偏差，打印完成后仅需对安装孔位进行钻孔、沉头加工，即可直接完成装配，不需要对原有磨床的床身、导轨进行任何切削、钻孔等破坏性改装，后期如果需要恢复原厂配置，只需拆除延伸件即可，不会对设备原有精度造成不可逆的影响。从安装边界来看，延伸件的外形轮廓完全避让了磨床原有Z轴方向的限位开关、润滑管路、刻度标识等部件，安装后不会干涉原有刻度标尺的读数，操作人员依然可以通过原厂的毫米刻度标尺直观判断Z轴进给量，不需要重新适配读数逻辑；延伸件的壁厚经过反复校核，在ABS材质常规打印填充率下，能够承受日常铣削、磨削加工中的进给力，不会出现受力变形导致的进给卡顿问题，齿形啮合面的受力分布均匀，长期使用也不会出现偏磨、滑齿的情况。对于桌面级加工爱好者、小型试制工坊的从业者来说，这类改装结构不需要复杂的加工设备即可制作，安装流程简单，能够以极低的成本拓展现有小型磨床的加工范围，解决实际加工中遇到的行程不足痛点，同时兼顾了改装后的结构刚性与操作便利性，不会破坏原有设备的操作逻辑与精度表现。
