齿轮齿条式转向系统传动小齿轮结构

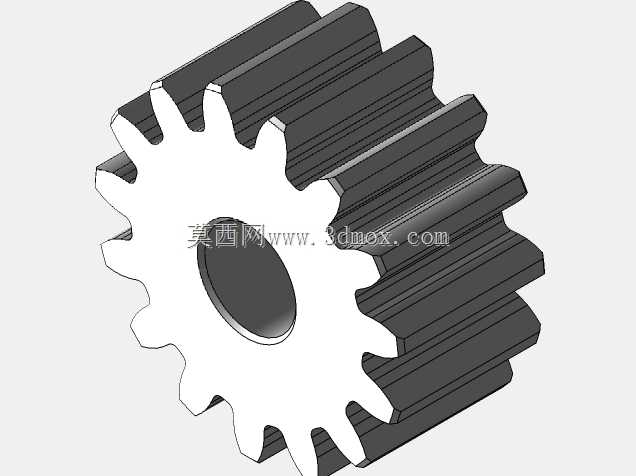

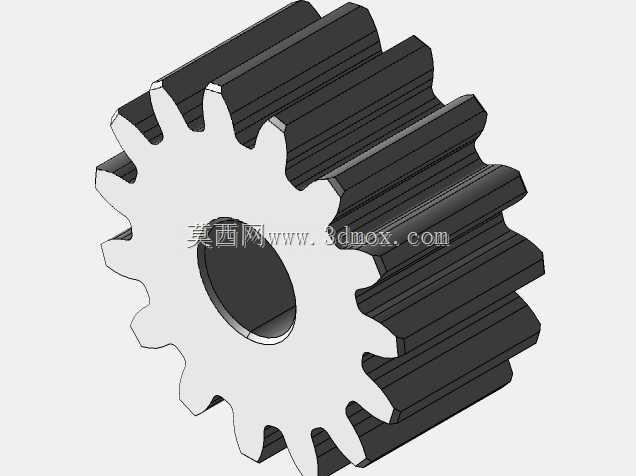

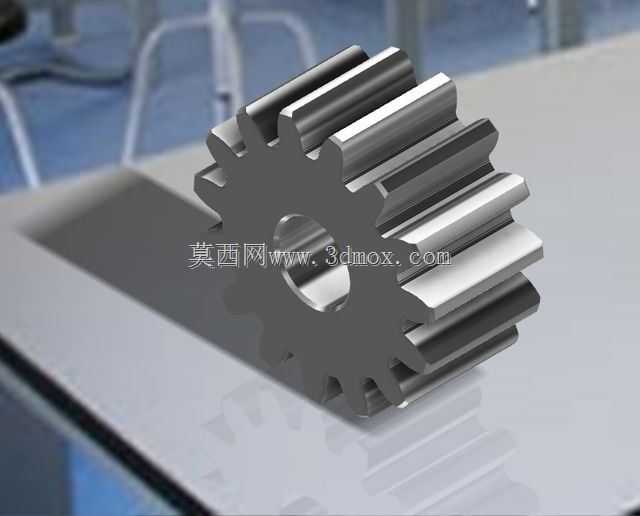

在乘用车与轻型商用车的转向系统设计中，齿轮齿条式转向结构因传动效率高、转向响应直接、结构紧凑的特点，被广泛应用于前置前驱及多数乘用车型的转向机构中，本次涉及的小齿轮正是该类转向系统中的核心传动部件，承担着将转向轴的旋转运动转化为齿条直线往复运动的关键作用。从实际装车场景来看，该小齿轮安装于转向器壳体内部，上端通过花键与转向管柱下轴相连，直接承接驾驶员施加在方向盘上的转向力矩，轮齿部分与转向齿条持续啮合，在车辆行驶过程中，无论直线行驶的微小路面扰动修正，还是转向变道、泊车时的大角度转向动作，该齿轮都需要持续传递扭矩，同时承受路面通过转向拉杆反向传递的冲击载荷，因此轮齿的接触强度、齿根弯曲强度都需要满足整车全生命周期的疲劳耐久要求。设计过程中，首先需要匹配整车转向器的传动比需求，确定齿轮的模数、齿数、压力角及螺旋角参数，该直齿圆柱小齿轮的齿形采用渐开线齿廓，加工时需严格控制齿向误差与齿形公差，保证与齿条啮合时的侧隙处于合理区间，既不能因侧隙过大导致转向旷量、路感模糊，也不能因侧隙过小出现转向卡滞、低温下润滑不足引发的磨损加剧问题。从安装边界来看，齿轮中心的内孔为阶梯式安装孔，中部设置有轴承安装位，用于装配深沟球轴承承受径向载荷，靠近齿部的轴段设置有油封安装槽，防止转向器内部润滑脂泄漏同时阻挡外部泥水、粉尘进入壳体内部；齿轮轴向通过卡簧槽配合孔用挡圈实现轴向定位，限制齿轮工作过程中的轴向窜动，保证啮合位置始终处于设计区间内。轮齿部分的齿宽经过匹配计算，既保证足够的啮合接触面积降低单位面积接触应力，又避免齿宽过大导致的啮合偏载问题，齿端做了倒角处理，方便装配过程中与齿条的顺利啮合，同时减少轮齿端部的应力集中。在实际选型匹配时，该类小齿轮需要与对应参数的转向齿条配对使用，装配时需要涂抹专用的润滑脂保证啮合面的长效润滑，同时需要调整齿轮与齿条的啮合预紧力，通过转向器壳体上的调整压块实现无间隙啮合的同时保证转向力矩均匀，避免出现转向轻重不一的问题。不同于工业传动领域的通用齿轮，转向系统小齿轮的安全等级要求更高，直接关系到车辆的操纵稳定性与行驶安全，因此在设计阶段就需要通过台架试验验证其在交变载荷、冲击载荷下的耐久性能，同时满足高低温环境下的工作可靠性，避免极端工况下出现断齿、过度磨损引发的转向失效问题。
