牦牛-55固定翼航模SolidWorks设计模型

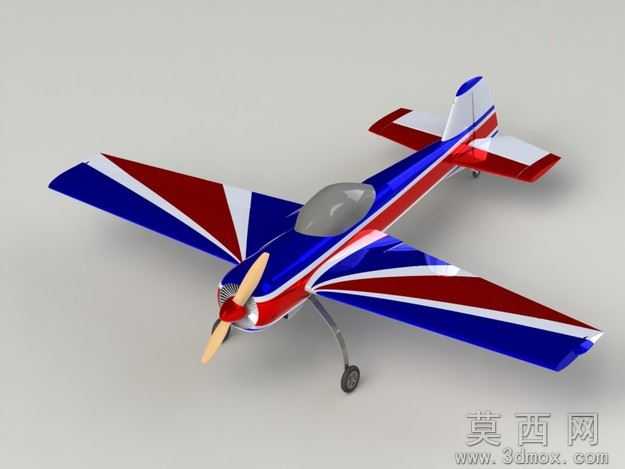

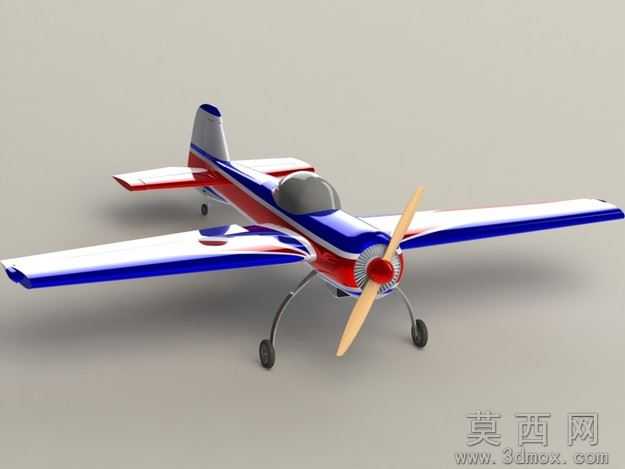

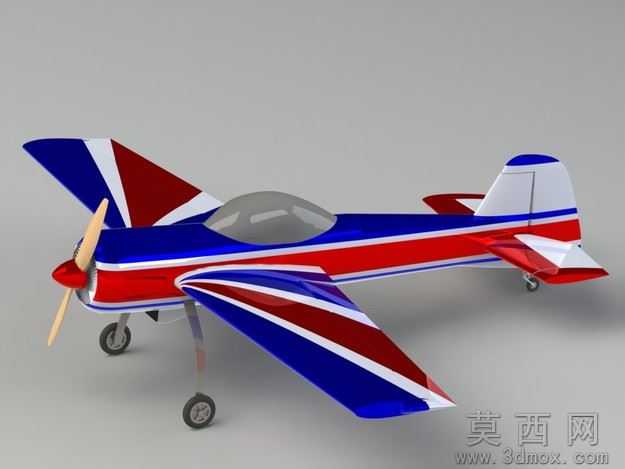

本模型为1米翼展的牦牛-55固定翼航模三维设计成果，建模阶段以真实轻型运动飞机的气动布局为参考，首先在SolidWorks中绘制机身、机翼、尾翼的基准草图，通过放样、凸台拉伸、曲面剪裁等命令完成主体外形构建，针对机头整流罩、翼尖倒角、尾翼连接段等曲面过渡区域，采用曲率连续的曲面建模方式保证外形顺滑，避免气动干扰；起落架部分单独绘制轮架、轮毂、轮胎的独立零件，通过装配约束完成前三点式起落架的可动结构匹配，螺旋桨单独建模并设置旋转基准轴，还原真实航模的动力部件布局。参数设计上严格遵循1米翼展的尺寸要求，机身长度、机翼弦长、尾翼展长均按照固定翼航模的常规比例换算，机翼设置2度安装角、平尾设置微调安装角，匹配航模飞行的静稳定需求，机身内部预留了电机、电池、舵机的安装腔体，各部件的壁厚、连接卡扣尺寸均按照3D打印制作航模的工艺要求设置，保证打印后可直接组装。渲染材质方面，机身主体采用高光泽航空涂装材质，分别赋予红、蓝、白三色的烤漆质感，还原真机的竞技涂装效果，螺旋桨采用浅木色哑光木质材质，轮胎采用黑色橡胶材质，起落架金属支架赋予抛光金属质感，座舱盖采用半透明深色亚克力材质，通过环境光遮蔽、全局光照渲染参数调整，呈现出真实的材质反光与光影层次，清晰展示航模的外观细节。结构原理上采用常规固定翼上单翼布局，机翼为整体式平直翼设计，保证低速飞行的升力稳定性，尾翼采用常规平尾加垂尾的布局，配合舵面偏转实现俯仰、航向控制，前三点式起落架保证滑跑起降的稳定性，机头螺旋桨为拉力式动力布局，匹配航模的动力安装位置，各部件之间采用卡扣加螺丝孔的连接方式，兼顾组装便捷性与结构强度。软件兼容方面，模型提供SolidWorks2010、SolidWorks2011两个版本的源文件，同时附带STL通用格式文件，可直接导入Cura、PrusaSlicer等切片软件进行3D打印，也可导入3ds Max、Blender等渲染软件进行二次效果制作，STL文件为网格优化格式，无破面、重叠面问题，可直接用于加工生产。研发教学应用上，该模型可作为航模爱好者设计固定翼航模的参考案例，帮助初学者掌握曲面建模、装配约束的SolidWorks操作技巧，也可用于航空科普教学中讲解固定翼飞机的气动布局、结构组成，同时可直接导出加工文件制作实体航模，用于飞行测试、航模竞赛等场景，为固定翼航模的DIY制作提供完整的设计参考。
