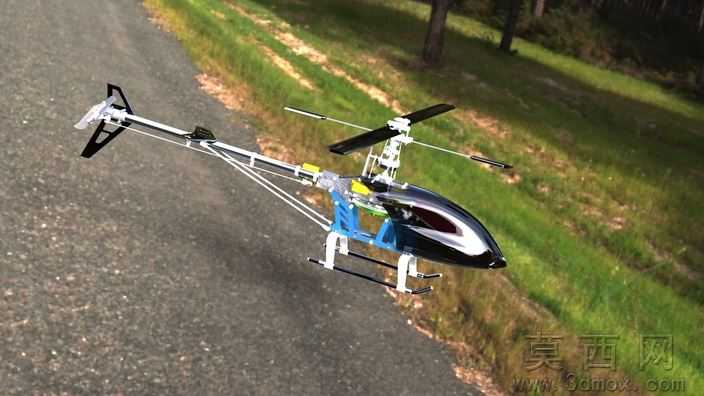

T-REX450遥控直升机SolidWorks模型

本模型为T-REX450遥控直升机1:1比例三维建模成果，建模阶段以真实航模直升机的实测尺寸为基准，采用SolidWorks2010软件完成全参数化设计，建模过程遵循从整体骨架到局部零件的递进逻辑：首先搭建直升机的主旋翼轴、尾梁、机身框架的基准坐标系，确定主旋翼直径、尾桨位置、起落架跨度等核心布局参数，再逐一完成主旋翼夹座、倾斜盘、尾传动机构、机身蒙皮、滑橇式起落架等单个零件的特征建模，通过拉伸、旋转、扫描、放样等基础特征命令构建零件主体结构，配合倒角、抽壳、阵列等细节特征还原零件的真实加工形态，最后通过同轴、重合、平行等配合约束完成整机虚拟装配，全程保留完整的参数化特征树，支持后续对零件尺寸、装配位置的快速调整修改。

参数设计层面严格匹配真实T-REX450航模的规格参数，主旋翼长度、尾旋翼尺寸、机身重心位置、传动齿轮模数等参数均参照实物设定，各运动部件预留了合理的装配间隙，可直接用于运动仿真验证旋翼转动、倾斜盘舵机动作、尾桨传动等动态效果。渲染材质部分针对不同零件的真实材质做了区分设置：机身透明座舱采用半透明聚碳酸酯材质，调整了折射度与透光率还原真机座舱的视觉效果；主旋翼与尾旋翼采用哑光碳纤维纹理材质，金属结构件如旋翼轴、固定螺丝、起落架支架赋予抛光铝合金或不锈钢金属材质，机身内部的电池、舵机等电子部件分别匹配对应的工程塑料与哑光金属材质，整体渲染效果贴近真机实物的质感。

结构原理上完整还原了遥控直升机的核心传动与操纵结构：主旋翼系统包含主旋翼夹、平衡翼、倾斜盘组件，可实现周期变距与总距操纵的结构模拟；尾传动系统通过尾传动轴与尾齿轮箱带动尾旋翼转动，抵消主旋翼产生的反扭矩；滑橇式起落架通过弹性支架与机身连接，具备着陆缓冲的结构特性，所有传动部件的连接关系完全符合真实航模的机械原理。软件兼容方面，模型除原生SolidWorks2010格式外，还提供STEP、IGES通用三维格式，可兼容UG、Pro/E、SpaceClaim20等主流三维设计软件打开编辑，不会出现特征丢失或装配错位的问题，不同软件用户均可直接调用模型开展后续工作。

研发教学应用层面，该模型可作为航模研发设计的基础参考框架，帮助研发人员快速验证直升机的结构布局、传动路径合理性，减少实物打样的迭代次数；也可作为机械设计相关专业的教学案例，用于讲解三维装配技巧、参数化建模方法、航模直升机的机械结构原理，辅助学生理解复杂机械系统的装配关系与运动逻辑，同时也可供航模爱好者参考学习，用于定制改装个性化的直升机外观与结构配件。
