铅酸蓄电池金属放置架结构设计

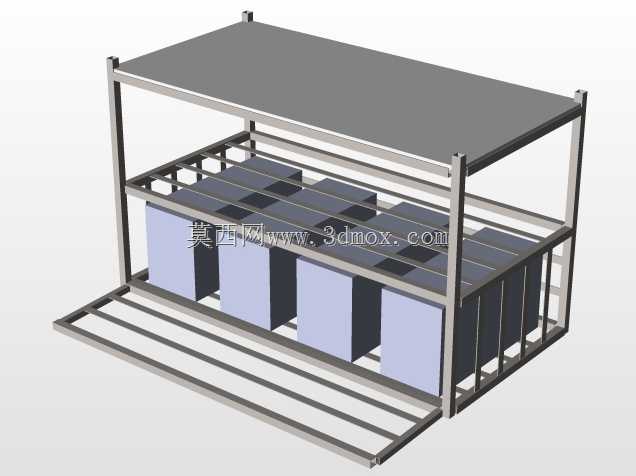

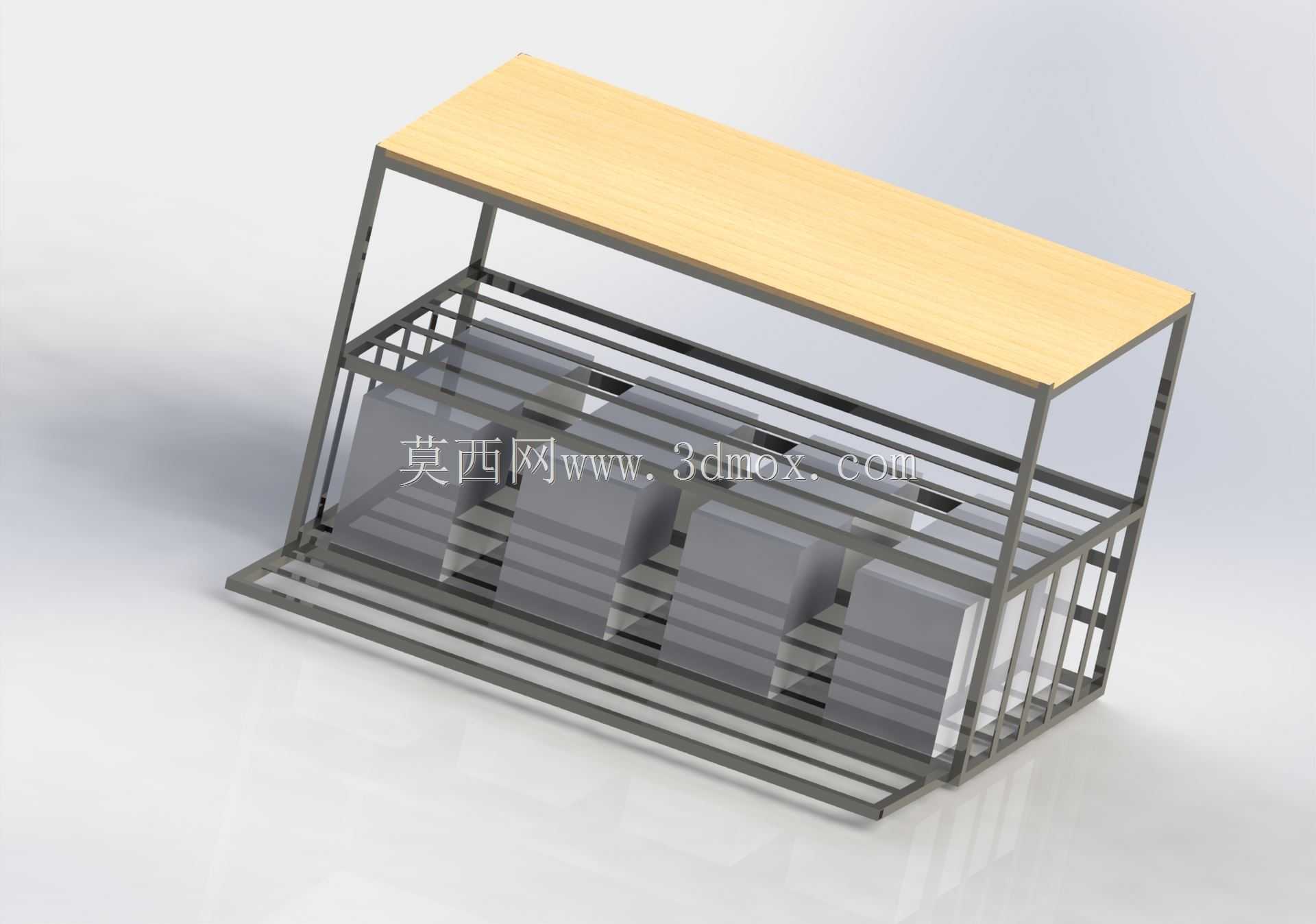

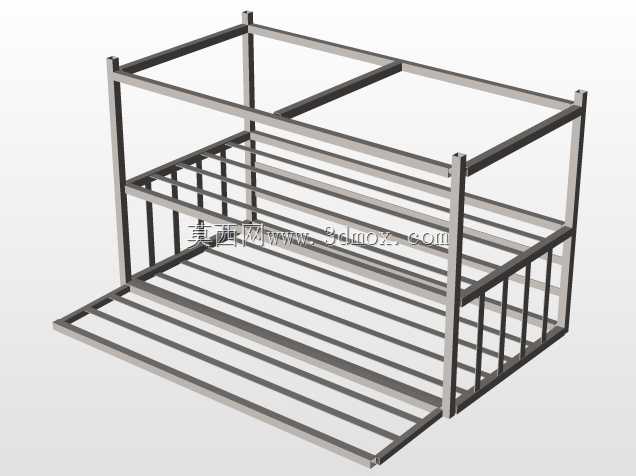

这款金属架主要面向铅酸蓄电池的固定存放场景设计，常见于通讯基站后备电源舱、小型机房供电配套区域、工业设备后备电源安装位这类需要集中放置多组铅酸蓄电池的场合，核心作用是对成组的铅酸蓄电池做规整承托与限位，避免电池组堆叠放置出现的移位、磕碰、接线拉扯松脱问题，同时兼顾上层空间的额外置物能力。从结构设计逻辑来看，整体采用框架式焊接结构，主体承载框架选用矩形金属管材弯折焊接成型，底部设置双层平行栅格承托结构，栅格间隙经过尺寸校核，既可以保证承托面的通风散热效果，避免铅酸蓄电池工作过程中积热无法散出，又能让蓄电池底部保持悬空状态，减少地面潮气对电池壳体的侵蚀，同时栅格结构也能承接电池表面可能滴落的少量电解液残留，避免直接污染地面。架体的侧部设置竖向栏杆式限位结构，栏杆间距小于单块铅酸蓄电池的最小外形宽度，能够从侧面对放置到位的电池形成有效围挡，即使架体受到轻微外力碰撞，电池也不会从侧方滑落。上层设置整面平板置物台面，台面边缘做折边强化处理，可用于放置电池配套的接线端子、检测工具、小型配电模块等零散配件，充分利用垂直方向的空间。设计过程中针对安装边界做了充分考量，架体整体宽度适配常规4组12V铅酸蓄电池并排摆放的尺寸，深度方向匹配电池的纵深尺寸，预留了接线操作的手部操作空间，架体整体高度控制在成年人站立操作的舒适区间，不需要过度弯腰即可完成电池的取放与接线作业，底部框架的支脚做了平整处理，可直接放置在硬化水泥地面或者防静电地板上，不需要额外做地脚固定，适配多数机房、基站的地面安装条件。架体的承载能力经过受力校核，每一层栅格承托面的均布载荷能够匹配对应数量满配铅酸蓄电池的总重量，框架的管材壁厚选型兼顾结构强度与整体自重，不会因为过重导致搬运安装困难，同时焊接位置做了焊后打磨处理，去除焊渣与尖锐边角，避免安装接线过程中划伤操作人员或者划破电池连接线的绝缘层。上层台面与下部框架采用刚性连接，整体结构的抗扭性能满足日常使用中的轻微晃动需求，不会因为长期承重出现框架变形、栅格下沉的问题。
