工业零部件周转存放蓝色料架结构

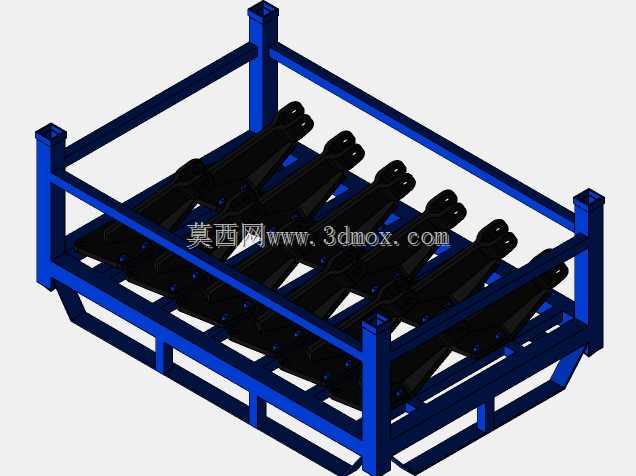

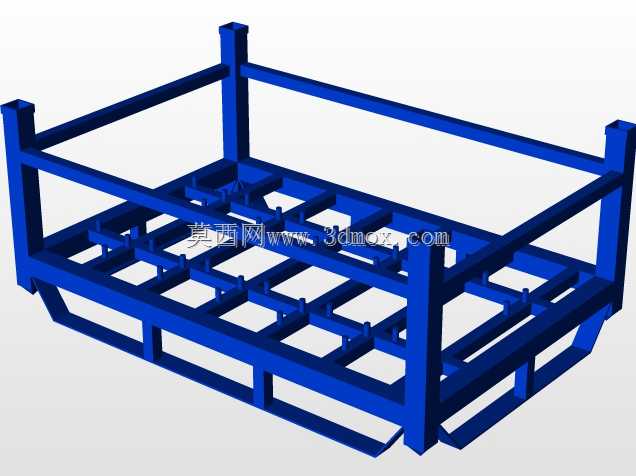

这类料架主要面向机械加工车间的工序间周转、成品件临时仓储以及厂内短驳转运场景，专门适配长条形异形结构件的定点存放需求，替代传统通用托盘无法规整定位异形件的短板，避免工件在转运过程中发生磕碰、滑落、表面划伤等质量问题。从结构设计来看，整体采用方管焊接成型的框架式结构，四根立柱顶端预留了堆垛定位结构，可满足多层堆垛存放需求，最大化利用仓储垂直空间，底部框架预留了叉车作业的插腿空间，适配普通平衡重式叉车、手动液压托盘车的搬运作业，无需额外辅助吊具即可完成整架物料的转移。架体内设置了多组分隔定位槽，每个槽位对应单个工件的外形轮廓做仿形支撑，工件放置后不会发生横向窜动，相邻工件之间预留了足够的取放间隙，作业人员可直接徒手取放单个工件，无需挪动其他相邻物料，大幅提升工序间的物料存取效率。设计过程中优先考虑了框架的抗形变能力，底部承托梁采用加密排布的焊接结构，可承受整架工件的满载载荷，长期满载堆垛也不会出现框架下挠、立柱变形的问题，侧边护栏高度刚好覆盖工件的重心位置，既不会因为护栏过高增加不必要的材料成本，也能避免转运过程中工件从侧边滑落。架体的外形尺寸适配标准仓储货位的边界要求，可直接驶入标准贯通式货架、横梁式货架的货位存放，无需额外调整仓储货架的层间距，也可直接放置在生产线边的物料暂存区，作为线边工位器具使用，适配生产线的节拍化供料需求。定位槽的支撑位置特意避开了工件的加工面与装配配合面，支撑点全部选在工件的非加工毛坯面，即使长期存放也不会压伤工件的精度配合面，满足精密机加工件的存放防护要求。框架所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐边角，避免作业人员取放物料时被划伤，表面采用喷塑处理，耐磨抗锈蚀，可适应车间内多油污、多粉尘的作业环境，长期使用也不会出现表层脱落锈蚀的问题。
