可调节立式竞赛支撑固定架结构设计

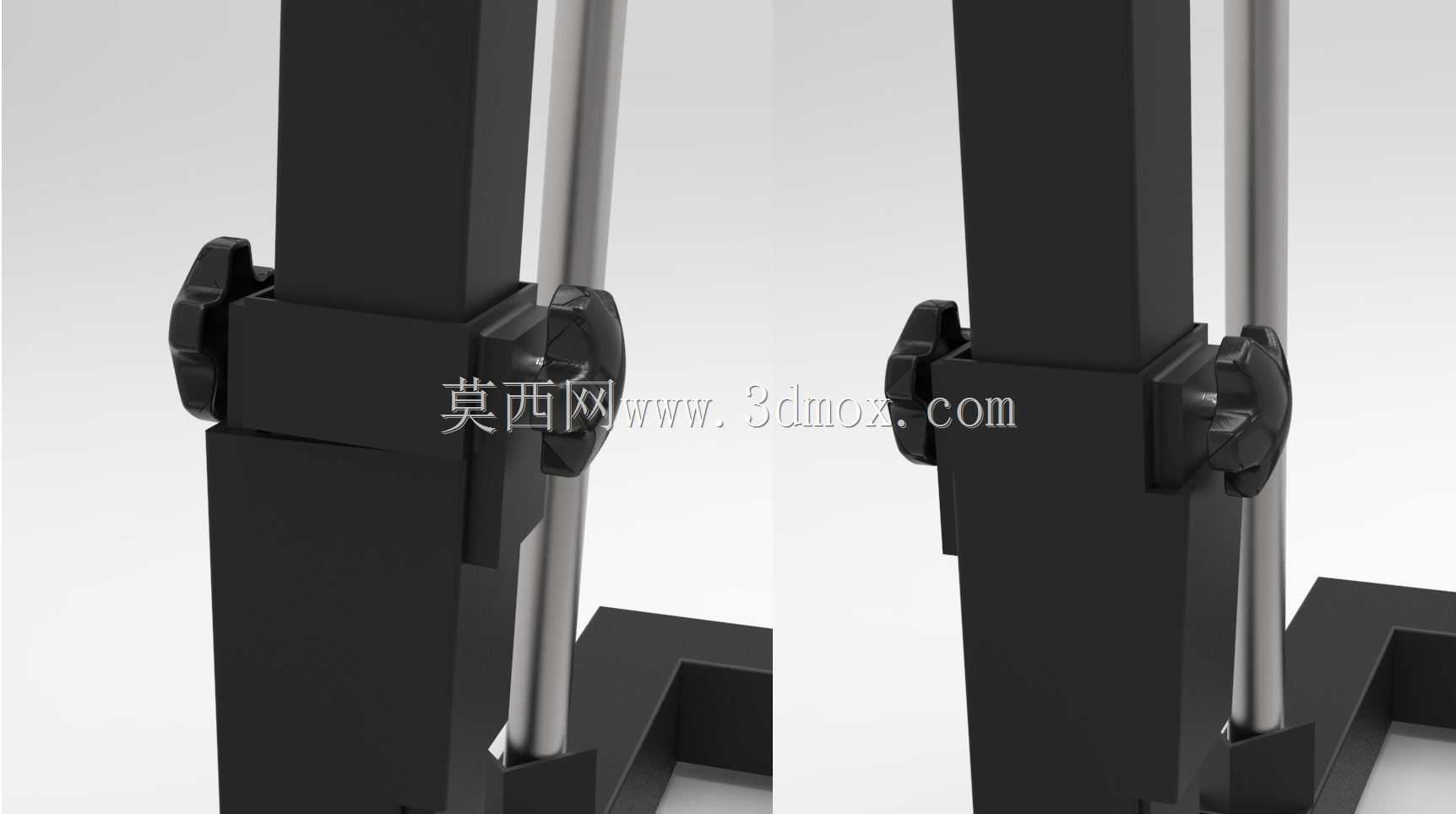

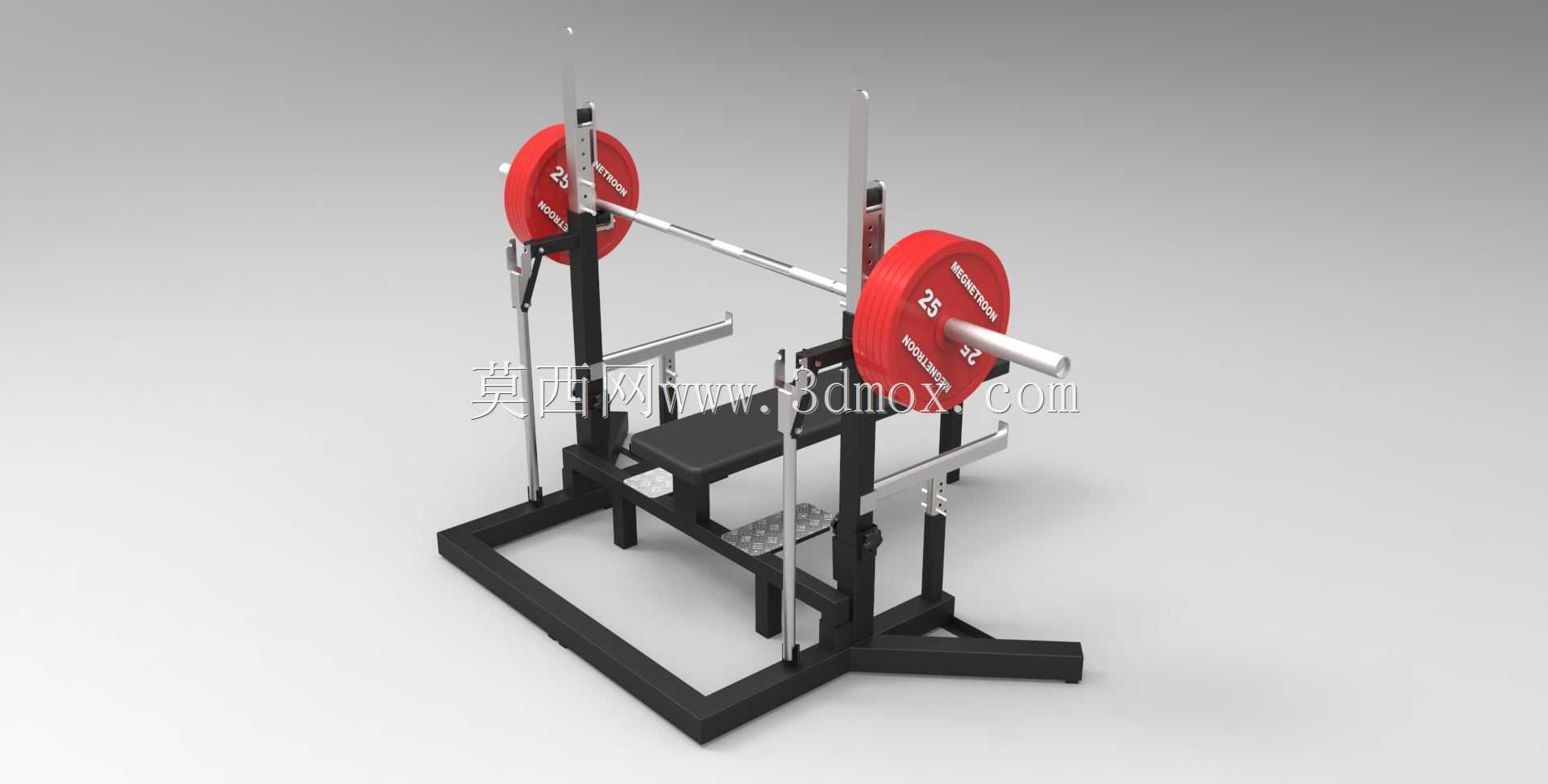

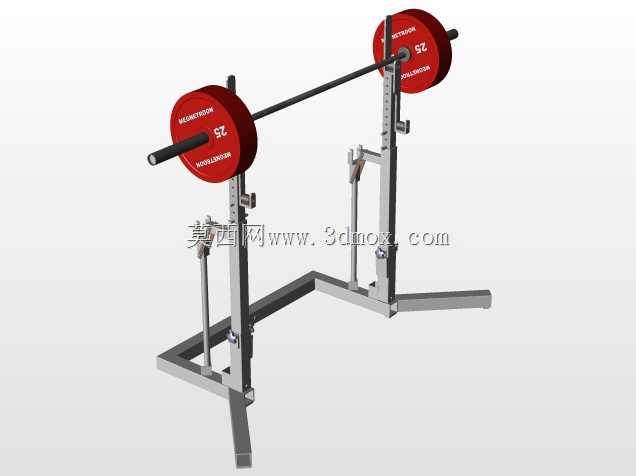

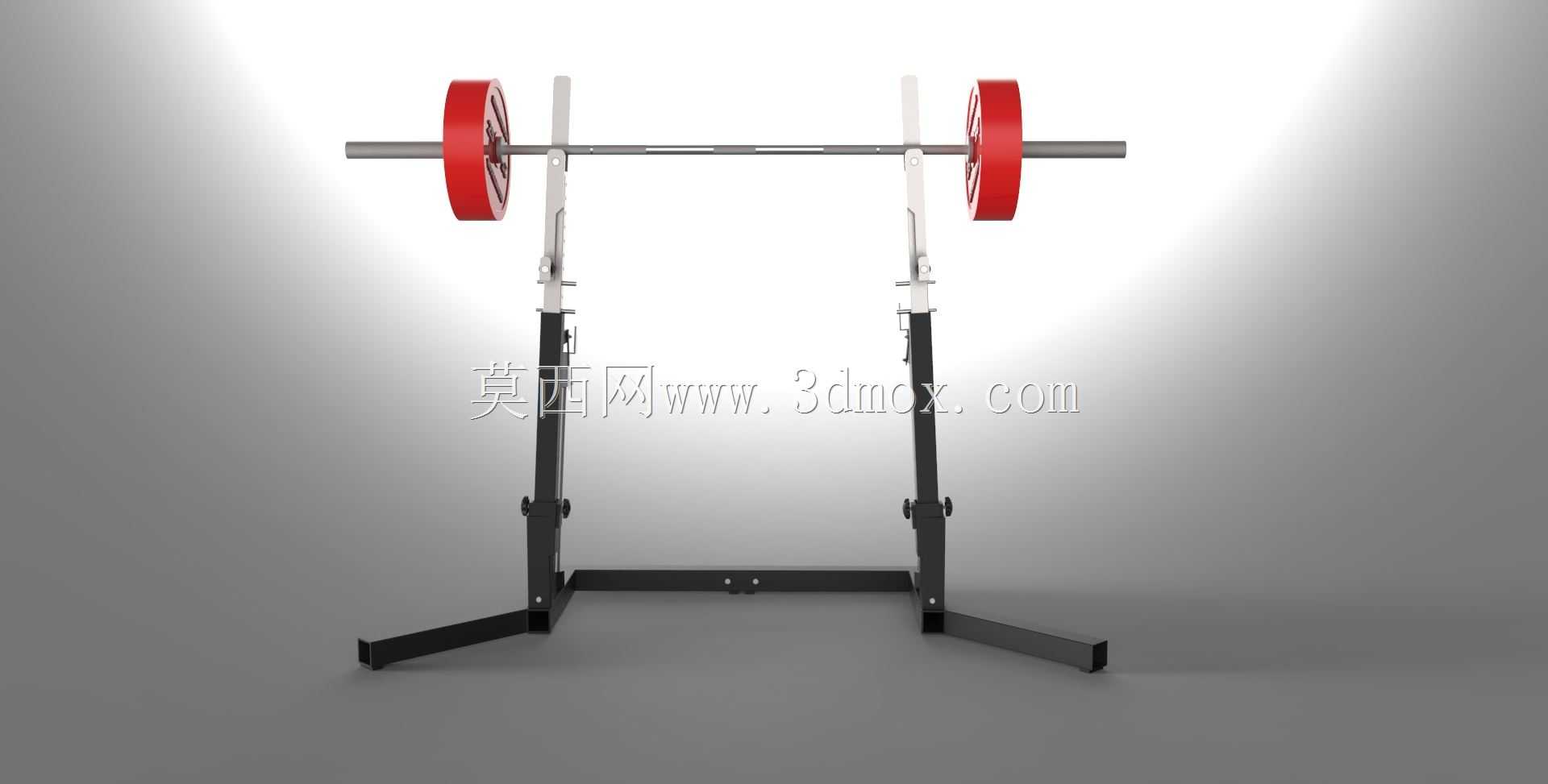

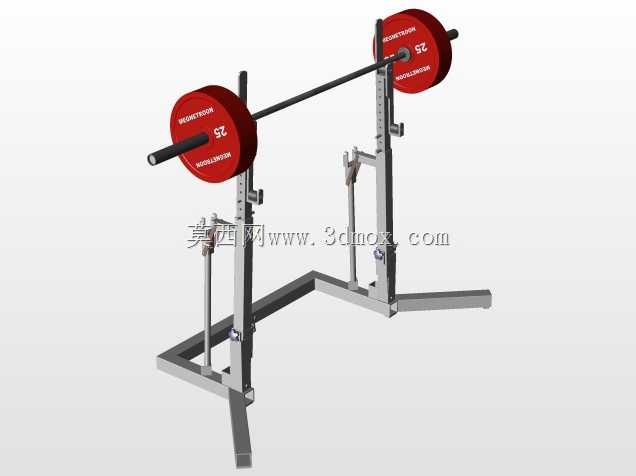

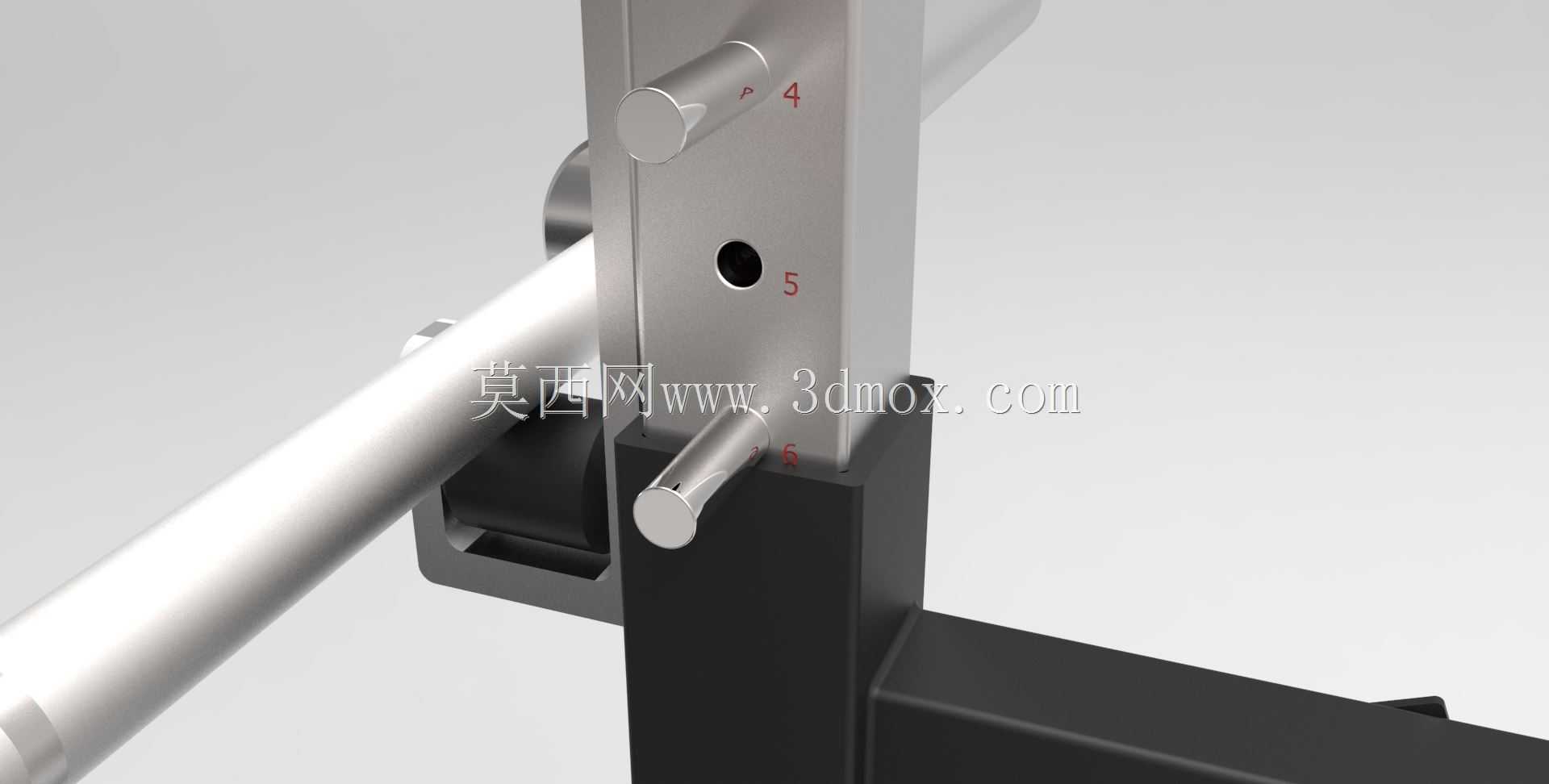

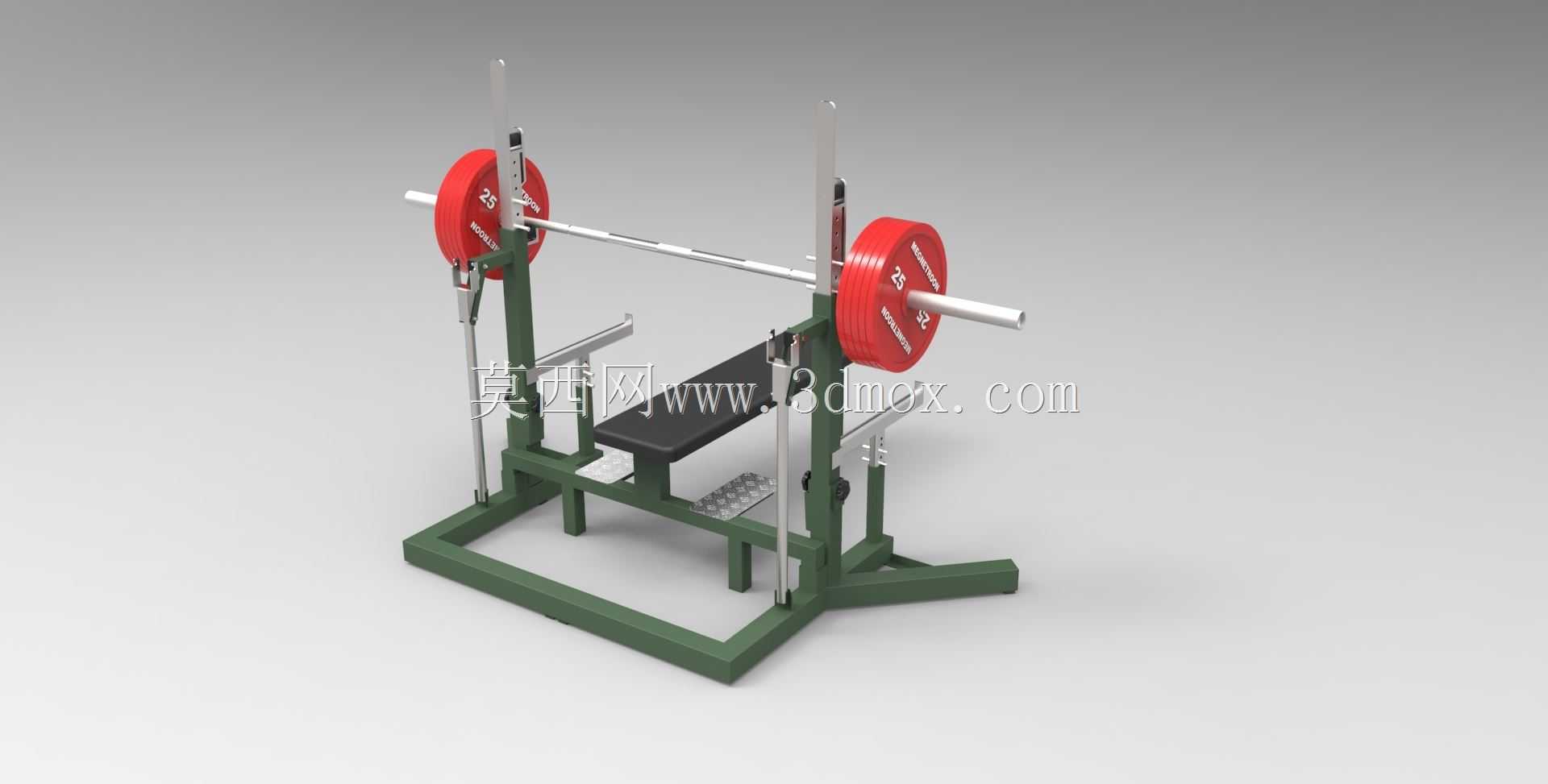

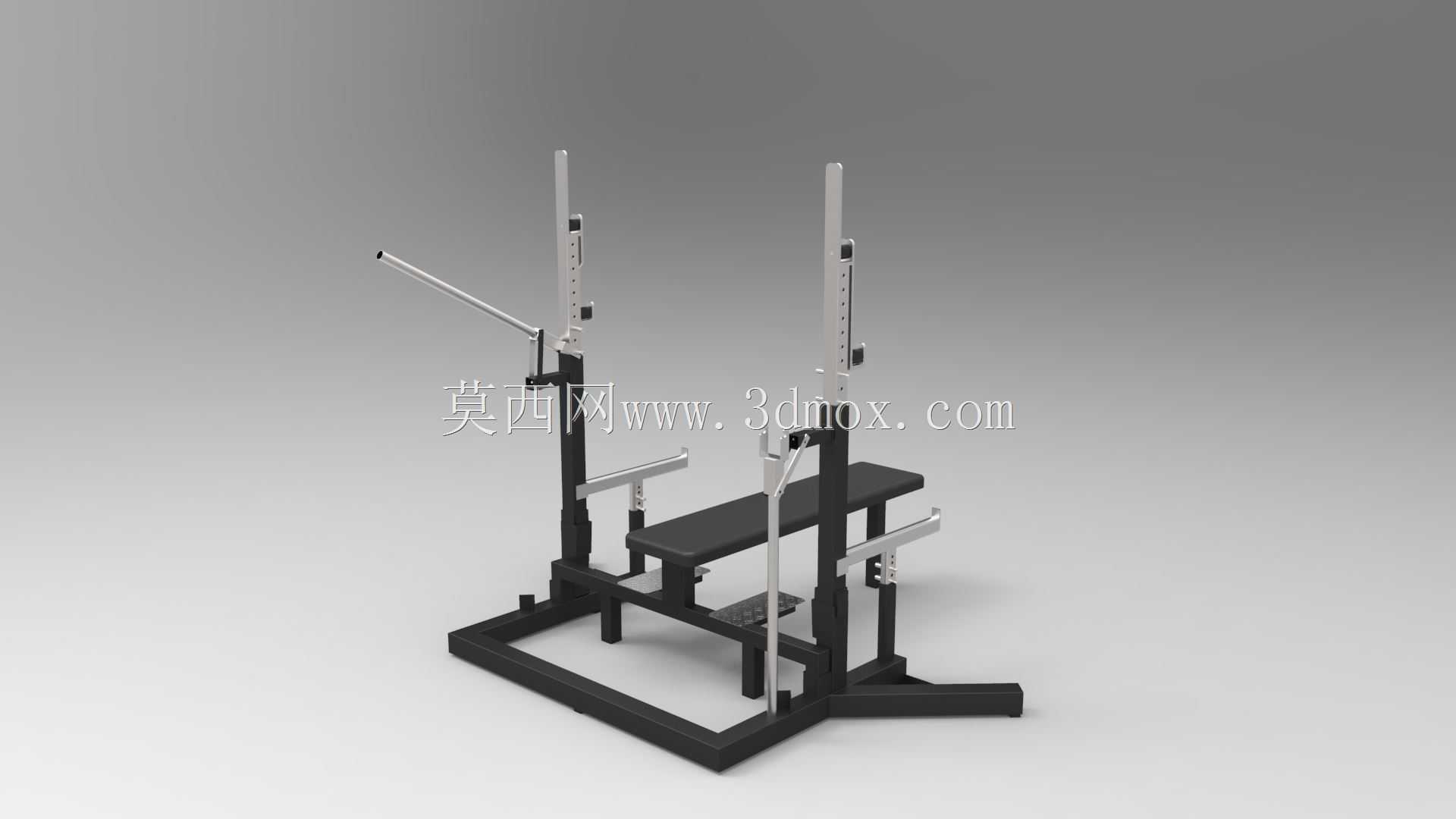

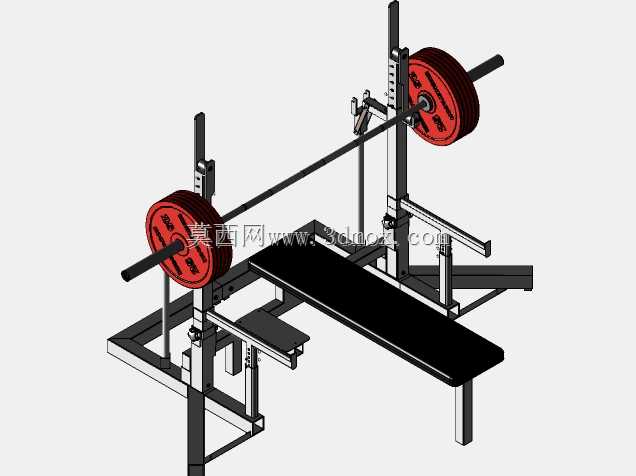

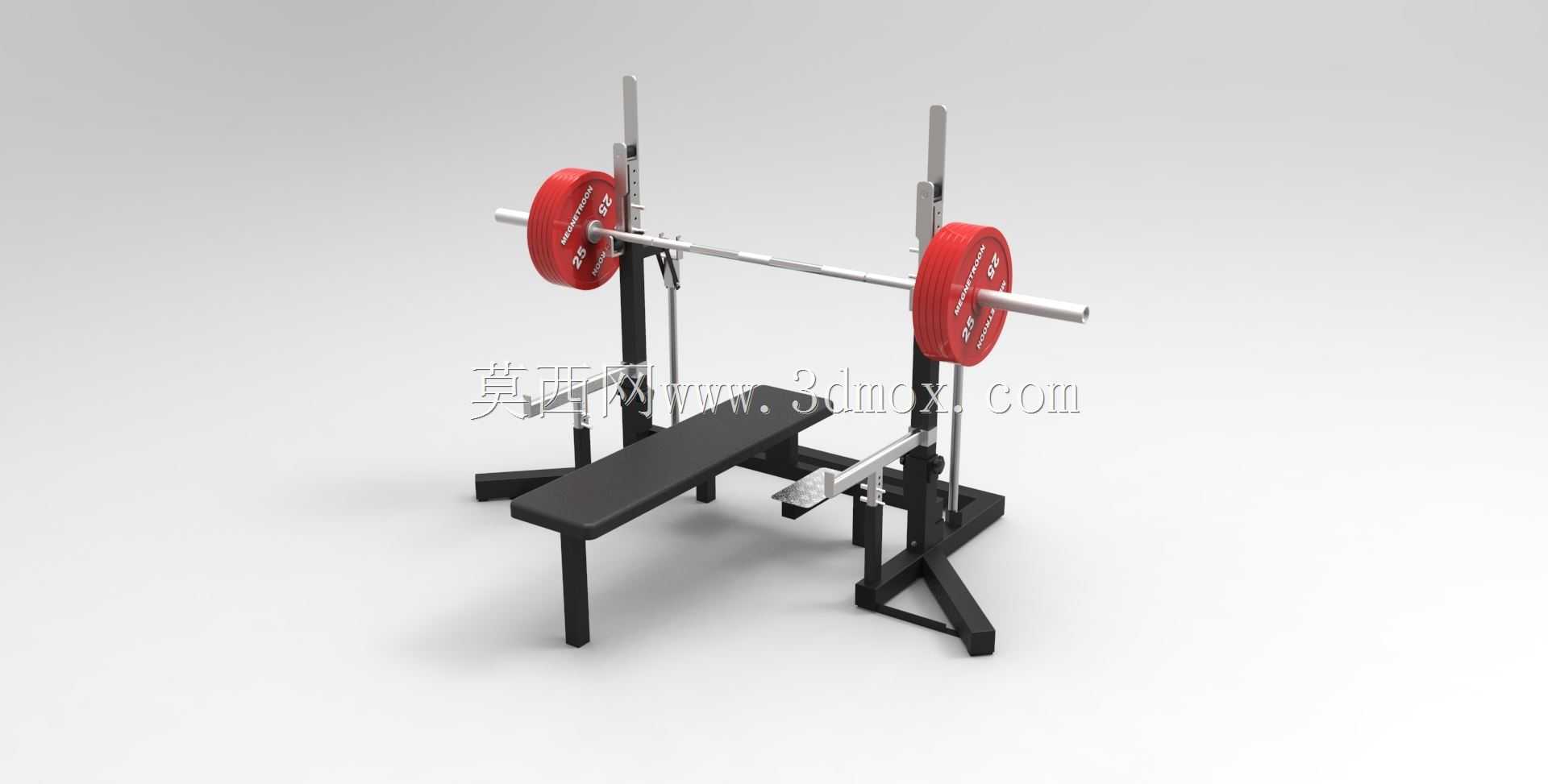

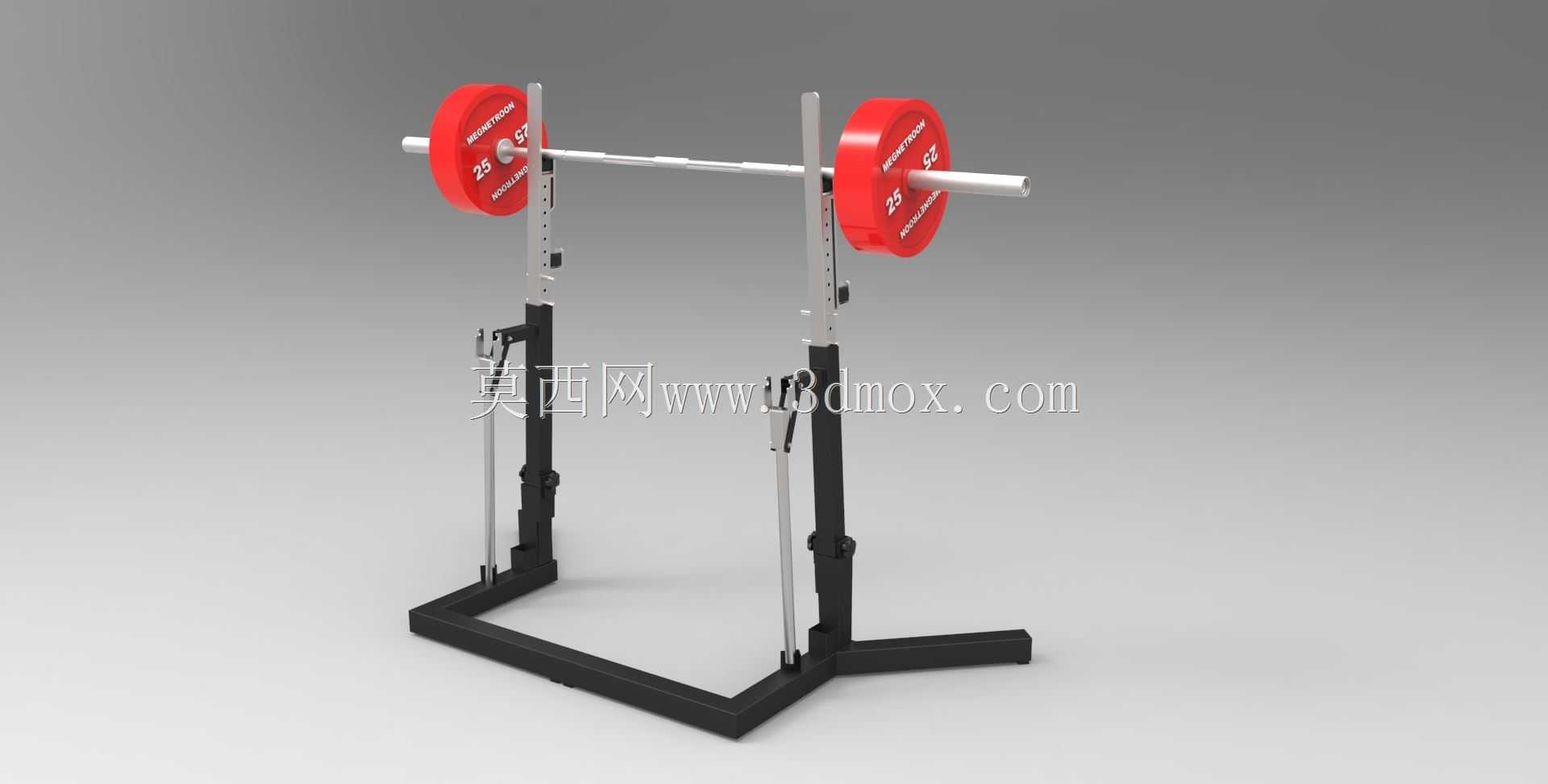

这款可调立式支撑固定架，主要面向技能竞赛、实训教学场景下的工件装夹、器材承托需求，也可适配小型检测工位、实验台的临时支撑场景，解决不同高度规格器材的快速固定问题，避免传统固定支架高度不可调、适配性差的痛点。从结构设计来看，整体采用方管作为主立柱承载主体，搭配平行光轴作为升降导向副，导向光轴与主立柱平行布置，可保证升降过程中滑动组件无卡滞、无偏摆，滑动组件上集成了对称式旋钮锁紧结构，旋钮采用带防滑棱的塑胶材质，操作人员无需额外工具，徒手旋转旋钮即可完成滑动组件的高度锁定与释放，锁紧力可通过旋钮内置的顶丝结构调整，避免长期使用后锁紧失效的问题。底部采用L型折弯底座设计，底座与主立柱之间通过焊接方式连接，底座预留了安装孔位，可通过膨胀螺栓或T型螺栓将整体架体固定在地面或工作台台面上，保证架体在承载较重器材时的稳定性，不会出现侧翻、滑移问题。设计过程中，优先考虑了操作的便捷性，升降行程覆盖常规竞赛场景下的常用高度区间，滑动组件的安装面预留了标准螺纹孔，可根据实际承载需求加装不同规格的载物板、夹具转接板，无需对架体主体进行二次加工即可适配不同的装夹需求。导向光轴与滑动组件内的衬套采用间隙配合，配合间隙控制在合理范围内，既保证升降滑动的顺畅度，又避免间隙过大导致的承载晃动，锁紧机构的顶丝端部采用尼龙垫块，锁紧时不会划伤主立柱与导向光轴的表面，长期使用也不会因为表面划痕导致滑动卡滞。从安装边界来看，整体架体的占地面积较小，适合在竞赛工位排布紧凑的场地内布置，底座的安装孔位采用长圆孔设计，可抵消安装面的加工误差，降低现场安装的对位难度，主立柱的截面尺寸经过承载校核，在全行程最高位置承载额定载荷时，立柱的形变量控制在允许范围内，不会因为形变影响支撑精度。滑动组件的两侧均设置了锁紧旋钮，双侧锁紧的方式可保证锁紧后滑动组件受力均匀，不会出现单侧受力导致的倾斜问题，即使在承载偏心载荷的场景下，也能保证固定的可靠性。这类架体在实际使用中，可快速调整支撑高度，适配不同身高操作人员的操作需求，也可适配不同高度的竞赛工件、检测器材的承托需求，相比传统的焊接式固定支架，可调结构大幅提升了架体的复用性，无需针对不同的支撑需求重新制作架体，降低了实训、竞赛场景下的工装投入成本。
