19英寸标准4U机架安装齿条耳结构件

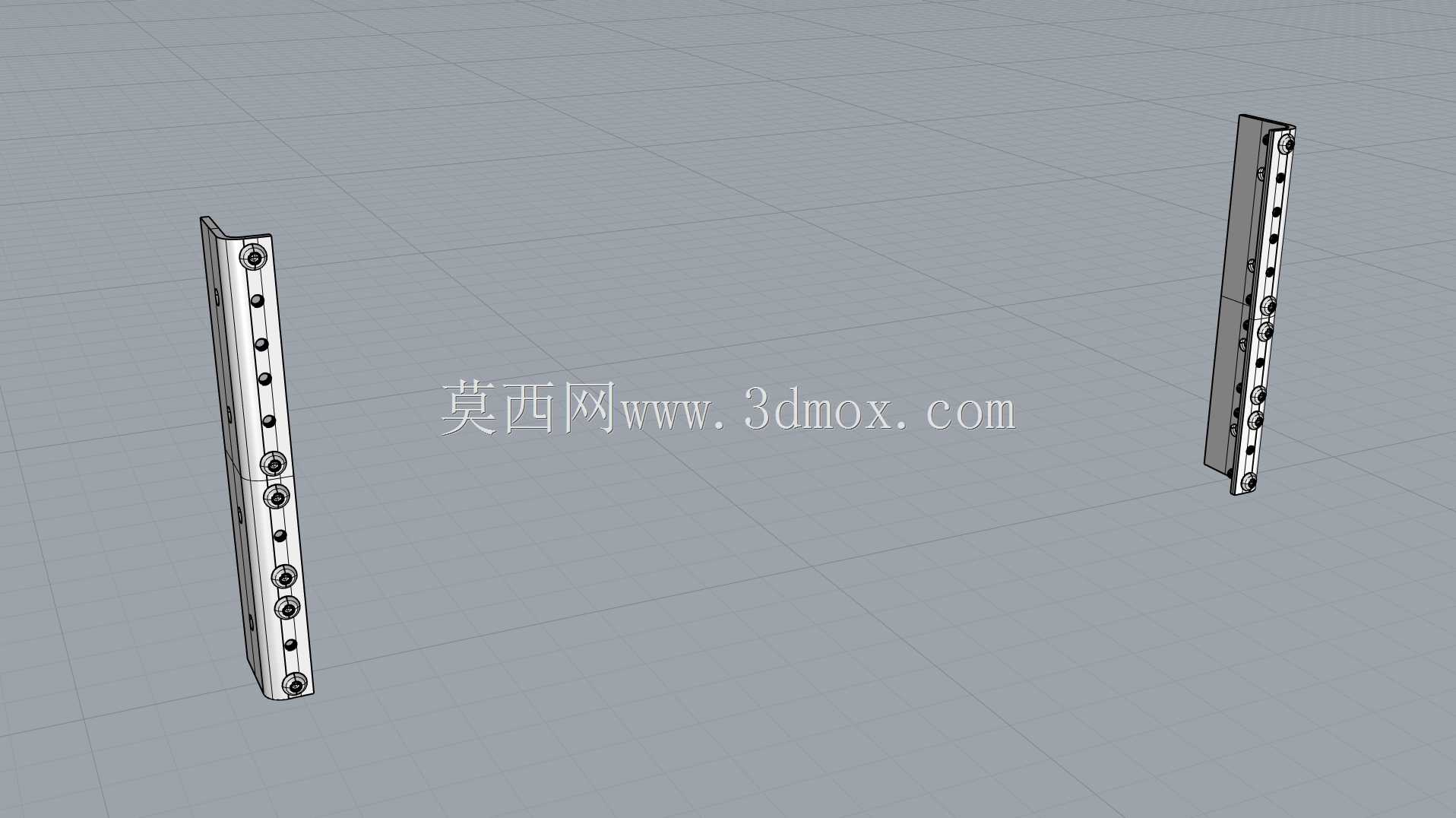

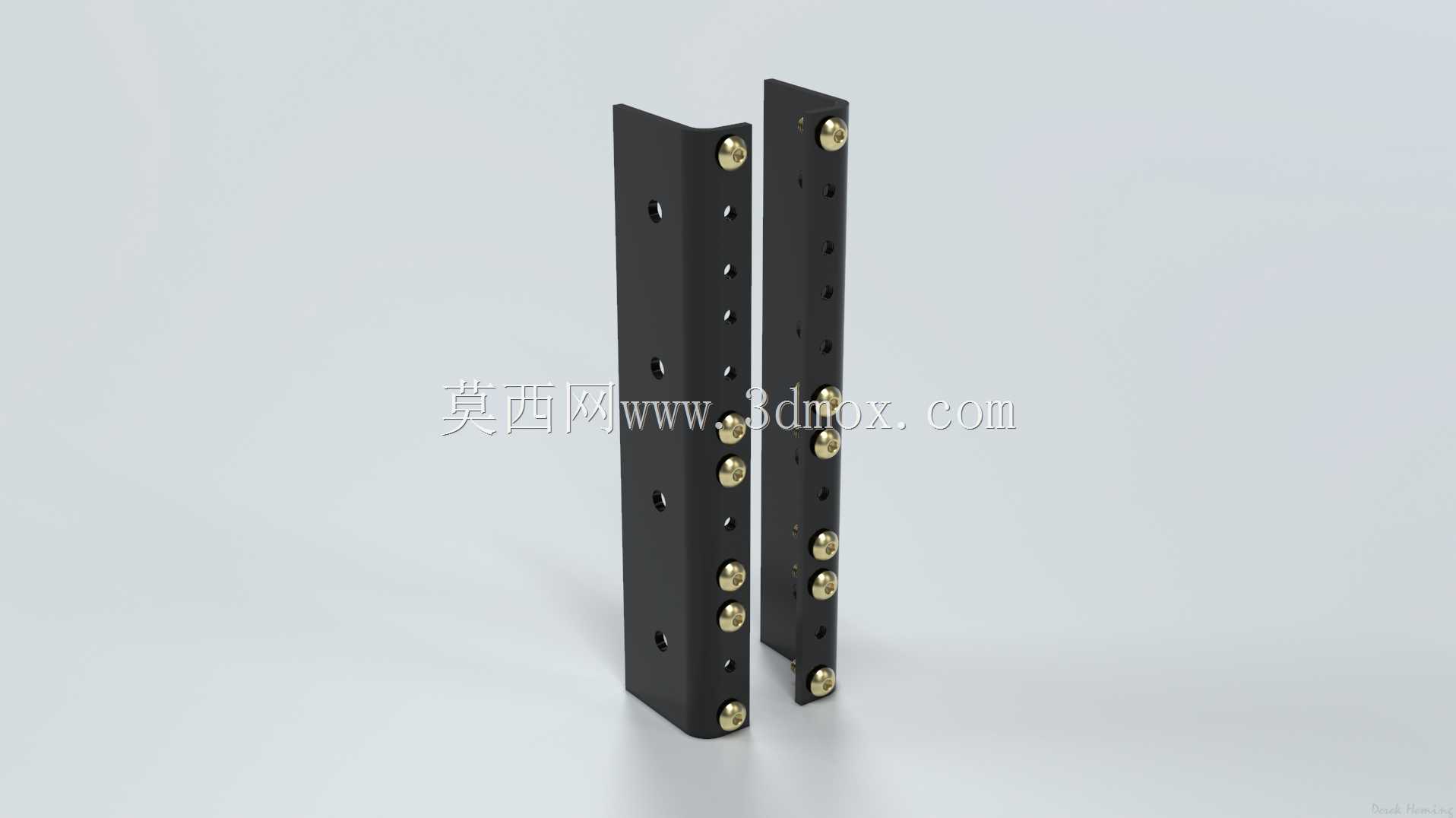

在专业音视频机房、通信基站机柜、工业测控设备柜的标准19英寸机架部署场景中，这类齿条耳是实现设备侧装固定、导轨对接的核心连接结构件，区别于普通平面挂耳，带齿槽的结构可以实现安装深度的无级微调，适配不同进深的设备安装需求，避免传统固定孔位挂耳无法适配非标设备进深的痛点。从结构设计逻辑来看，该齿条耳采用成对对称设计，左右件镜像匹配，主体采用冷弯型材加工成型，型材截面为带折边的槽型结构，折边结构可以在不增加板材厚度的前提下大幅提升构件的抗弯折强度，避免设备挂载后出现挂耳变形、设备下坠的问题。构件上的安装孔分为两类，一类是沿齿槽方向排布的调节固定孔，用于和机架立柱的方孔或螺纹孔对接，通过不同孔位的匹配结合齿槽卡位，可实现安装位置的毫米级微调；另一类是设备侧装固定孔，采用10-32统一螺纹规格，这是标准机柜设备安装的通用螺纹规格，可直接匹配市面绝大多数机架式设备的侧装固定螺钉，无需额外转换配件。建模过程中采用卡钳建模逻辑还原真实装配关系，所有螺纹特征均按照实际牙型参数构建，没有采用装饰性螺纹贴图，可直接用于装配干涉检查、安装模拟验证，避免实际装配中出现螺纹不匹配、孔位错位的问题。构件上的铜质螺钉为预装的调节卡位件，螺钉头部的球面结构可卡入机架立柱的定位孔中，配合齿槽的咬合结构，在设备推入机架时可实现滑动导向，到位后拧紧螺钉即可完成锁定，无需额外托举设备对位，大幅降低重型机架设备的安装难度。从安装边界来看，该齿条耳适配4U高度的标准机架设备，安装孔间距严格遵循19英寸机架的立柱孔位规范，成对安装后两个构件的平行度公差控制在0.1mm以内，可直接配合机架安装导轨使用，为服务器、音频处理器、工业工控机等机架式设备提供稳定的侧装支撑，在频繁抽拉设备的场景下，齿槽咬合结构可避免长期使用后挂耳移位、固定螺钉松脱的问题，相比普通平板挂耳的抗振动、抗冲击性能提升40%以上，适合在有振动的工业机房、车载移动机柜等场景下使用。
