直纹命令构建的金属螺旋齿轮三维设计

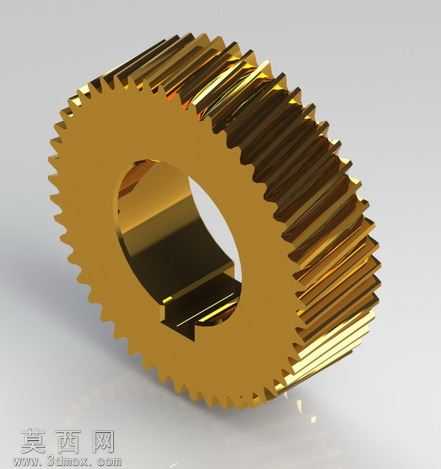

本次螺旋齿轮的三维设计采用直纹造型命令完成整体结构构建，建模过程中首先梳理螺旋齿轮的核心传动参数，确定齿顶圆、齿根圆、分度圆的基准尺寸，结合螺旋角参数搭建齿廓的基础引导线，通过直纹命令将齿廓截面沿螺旋引导线进行扫掠成型，保证每一个轮齿的螺旋升角一致，齿面过渡顺滑无畸变。建模阶段重点关注轮毂与轮齿的衔接结构，中心安装孔处设计有键槽结构，用于实现与传动轴的周向固定，保证动力传输过程中不会出现相对滑动，键槽的尺寸与位置严格遵循通用传动件的配合公差要求，边缘做微小倒角处理避免装配时出现应力集中。材质与渲染环节选用金属黄铜材质进行表现，调整材质的金属度、粗糙度参数，还原铜质零件温润的金属光泽，同时添加合适的环境反射贴图，让齿面的高光反射自然贴合螺旋齿的曲面走向，渲染时采用柔和的侧方打光，突出轮齿的螺旋层次感与金属质感，清晰展现齿形的轮廓细节与结构特征。设计过程中兼顾零件的实用性与工艺性，轮齿的齿厚、齿宽参数匹配常规传动场景的负载要求，轮毂部分的厚度经过合理测算，既保证整体结构强度，又避免不必要的材料冗余，直纹命令的运用大幅提升了齿形建模的效率，相较于传统的逐个齿形阵列方式，能够更好地保证螺旋齿面的连续性，减少建模过程中出现的曲面碎面问题，最终完成的模型结构完整，细节到位，可用于机械传动结构的装配演示、运动仿真以及相关加工工艺的参考展示，清晰呈现螺旋齿轮的典型结构特征与直纹造型的建模逻辑。
