公寓楼暖通通风管路系统三维设计

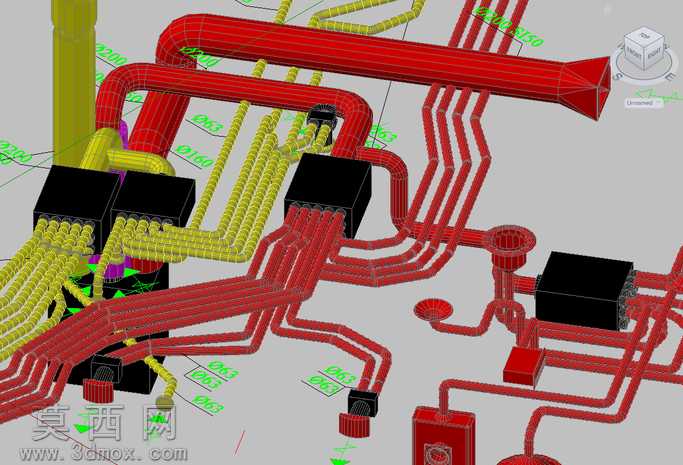

本作品为公寓楼通风暖通系统的三维建模成果，建模过程中严格遵循民用建筑暖通设计规范，对整栋公寓的通风、冷暖输送管路进行了全尺寸精细化还原。建模阶段首先梳理公寓楼的功能分区与通风需求，区分送风、排风、冷暖输送三类核心管路，采用不同色彩的材质进行区分：红色管路对应供暖与消防相关送风通道，黄色管路对应常规新风输送通道，黑色模块为各楼层的通风换热机组与风量分配箱体，清晰呈现不同系统的走向与连接逻辑。建模过程中对管路的弯折角度、变径位置、接口衔接都做了精准还原，每段管路标注的管径参数与实际施工要求一致，避免管线交叉碰撞的问题，还原了真实项目中管线综合排布的设计思路。材质设置上，金属管路采用哑光金属质感材质，换热箱体采用磨砂黑工程材质，不同色彩的管路区分度高，便于快速识别不同功能的管线系统。结构层面完整呈现了从主立管到各楼层支管、再到末端送风接口的全链路结构，清晰展示了通风系统从主干管到分户终端的分配逻辑，同时还原了管路上的风量调节部件、末端接口结构，完整复现公寓楼通风系统的整体架构。设计过程中充分考虑公寓楼的层高与空间限制，对管路的排布走向做了优化，尽量压缩管路占用的吊顶空间，兼顾通风效率与空间利用率，所有管路的连接节点都做了密封结构的示意，符合暖通施工的工艺要求，可直观展示整套通风系统的运行逻辑与布局方案，为暖通施工交底、方案展示提供直观的三维可视化参考。
