汽车车顶行李架端盖结构设计方案

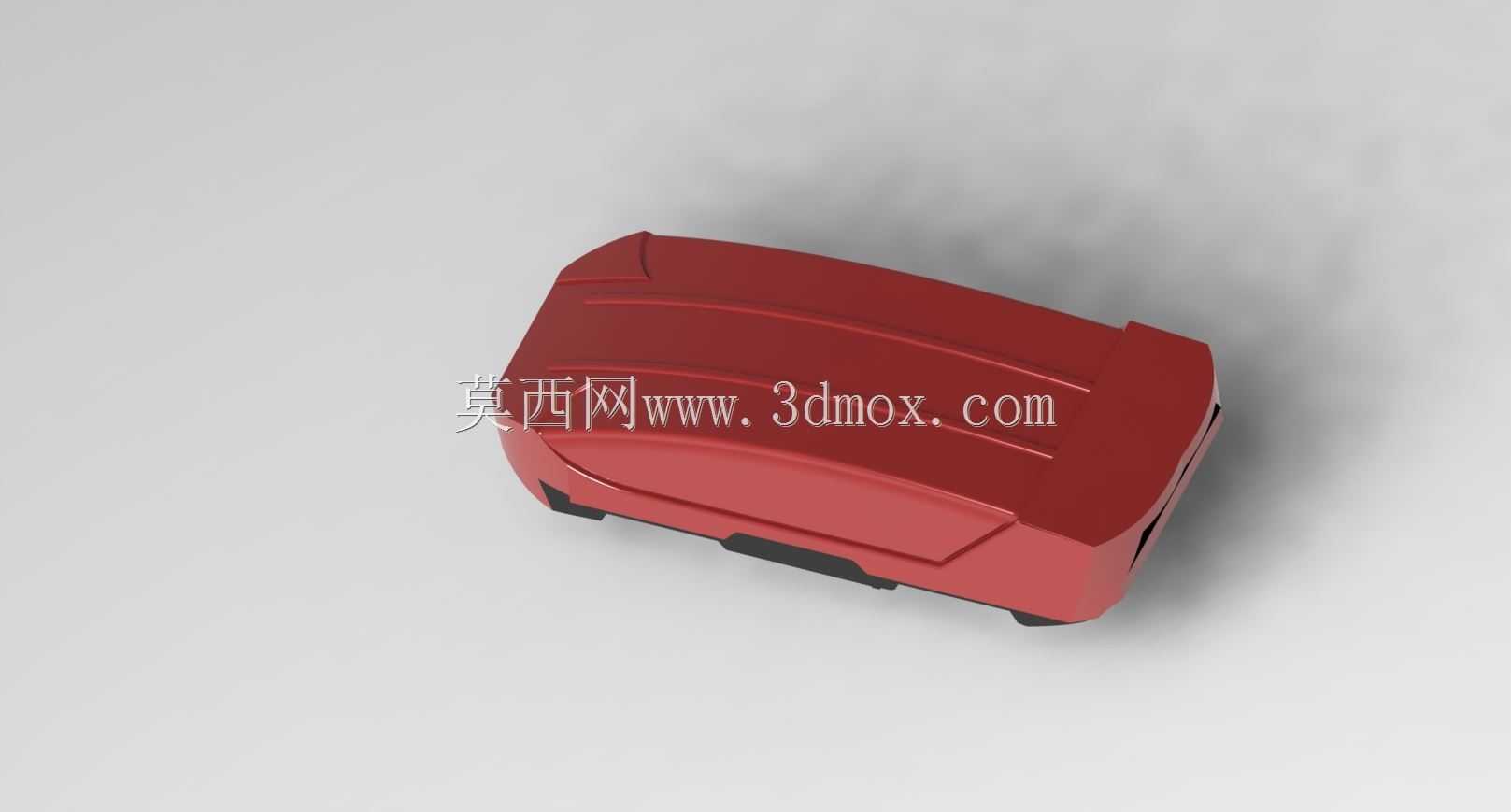

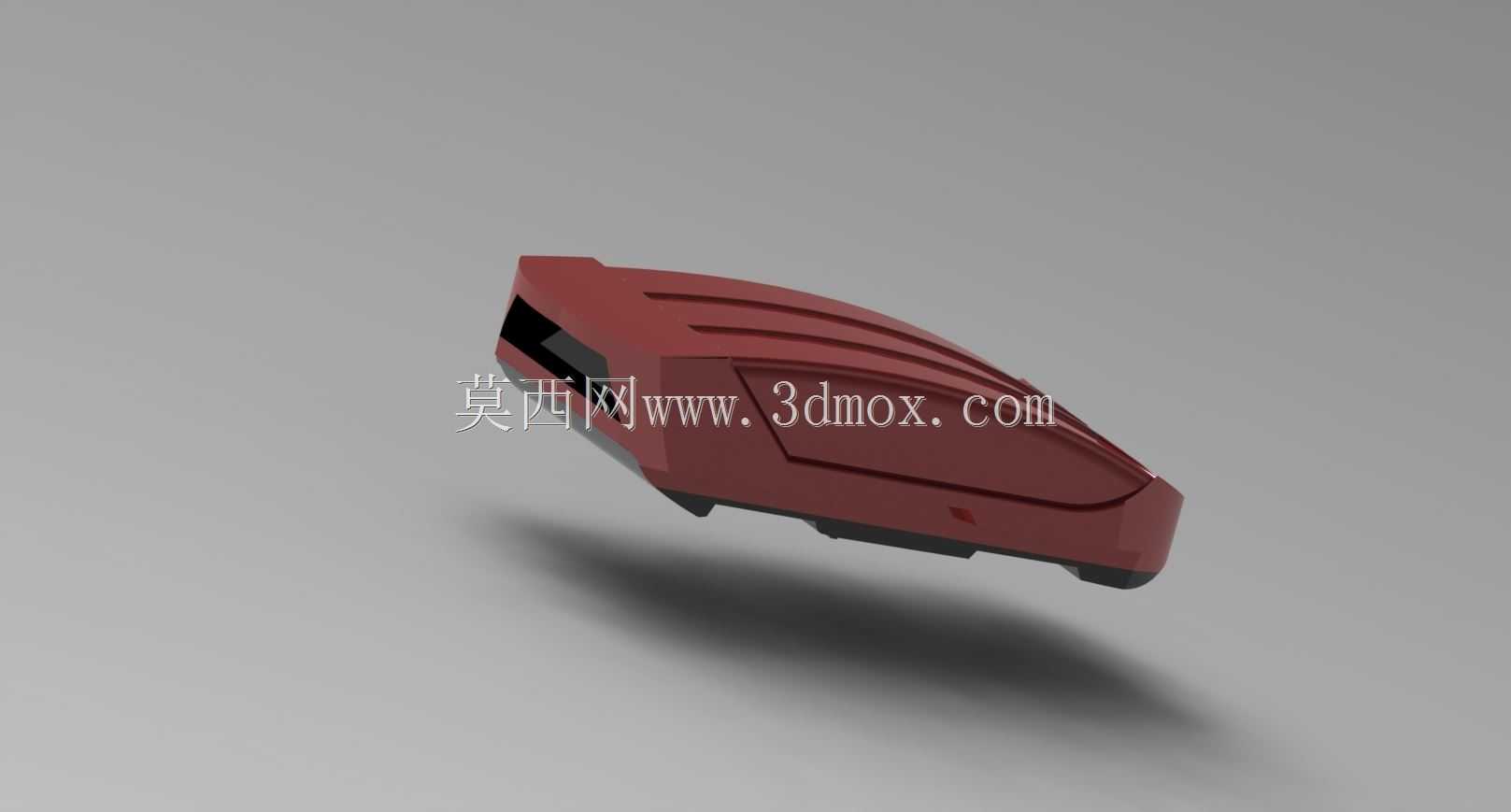

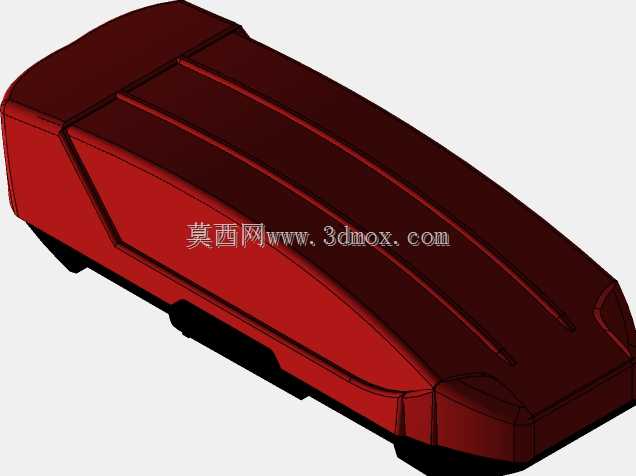

这款车顶行李架端盖的结构设计，首先要匹配家用SUV、旅行车等车型的车顶加装场景，日常使用中，这类部件既要承担行李架纵向杆件的端部封护作用，避免金属杆件切口裸露产生锈蚀、划蹭风险，也要兼顾高速行驶时的气流导流效果，降低风阻与风噪。从实际装车的边界条件来看，设计时首先要适配主流30-50mm宽度的车顶行李架杆型截面，端盖内腔预留的卡接槽位要和杆体端部的定位凸点完全契合，安装后端面与车顶钣金的预留间隙控制在3mm以内，避免行车过程中出现震动异响。外形设计上采用了渐变式流线曲面，从靠近杆体的平直段向端部逐步收窄下压，曲面过渡的曲率经过反复调整，能够引导车顶气流顺着端盖轮廓向车侧疏导，减少气流在行李架端部形成的涡流区，实际高速工况下能有效降低风噪传递到车内的量级。结构层面，端盖主体采用带加强筋的薄壁壳体设计，壁厚控制在2.5mm，内部沿长度方向布置3条纵向加强筋，同时在卡接位周边设置环形加强凸台，既保证整体结构的抗冲击强度，能承受日常洗车、行李装载剐蹭的外力，也不会因为壁厚过大导致外观面出现缩痕。考虑到户外使用的耐候性需求，外表面做了哑光纹理处理，能够减少长期日晒导致的老化褪色，同时避免强光下的反光影响驾驶视线。安装结构采用隐藏式卡接设计，不需要额外打钉或者粘接，对准杆体端部按压到位即可完成固定，后期维护拆卸时也不会损伤杆体表面的氧化层。设计过程中还特意校核了端部的圆角半径，所有外露棱边都做了R2以上的圆角处理，避免人员在车顶取放行李时被锐边划伤，同时也符合汽车外饰件的安全规范要求。端盖底部的轮廓和车顶行李架的安装基座曲面做了匹配适配，安装后和杆体、基座形成完整的连贯外观，没有突兀的台阶落差，整体视觉一致性更强。
