汽车零部件周转承载料架结构设计

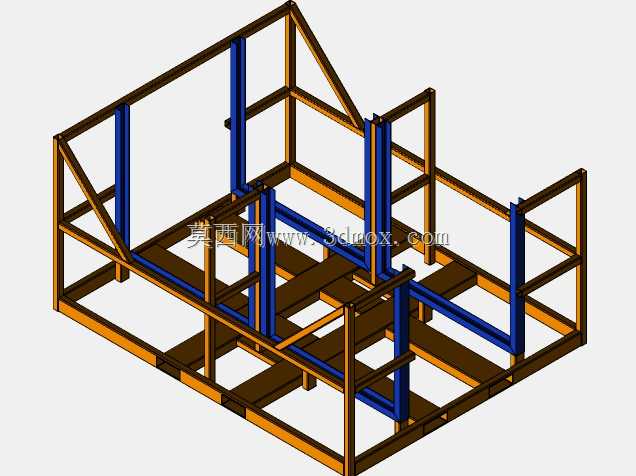

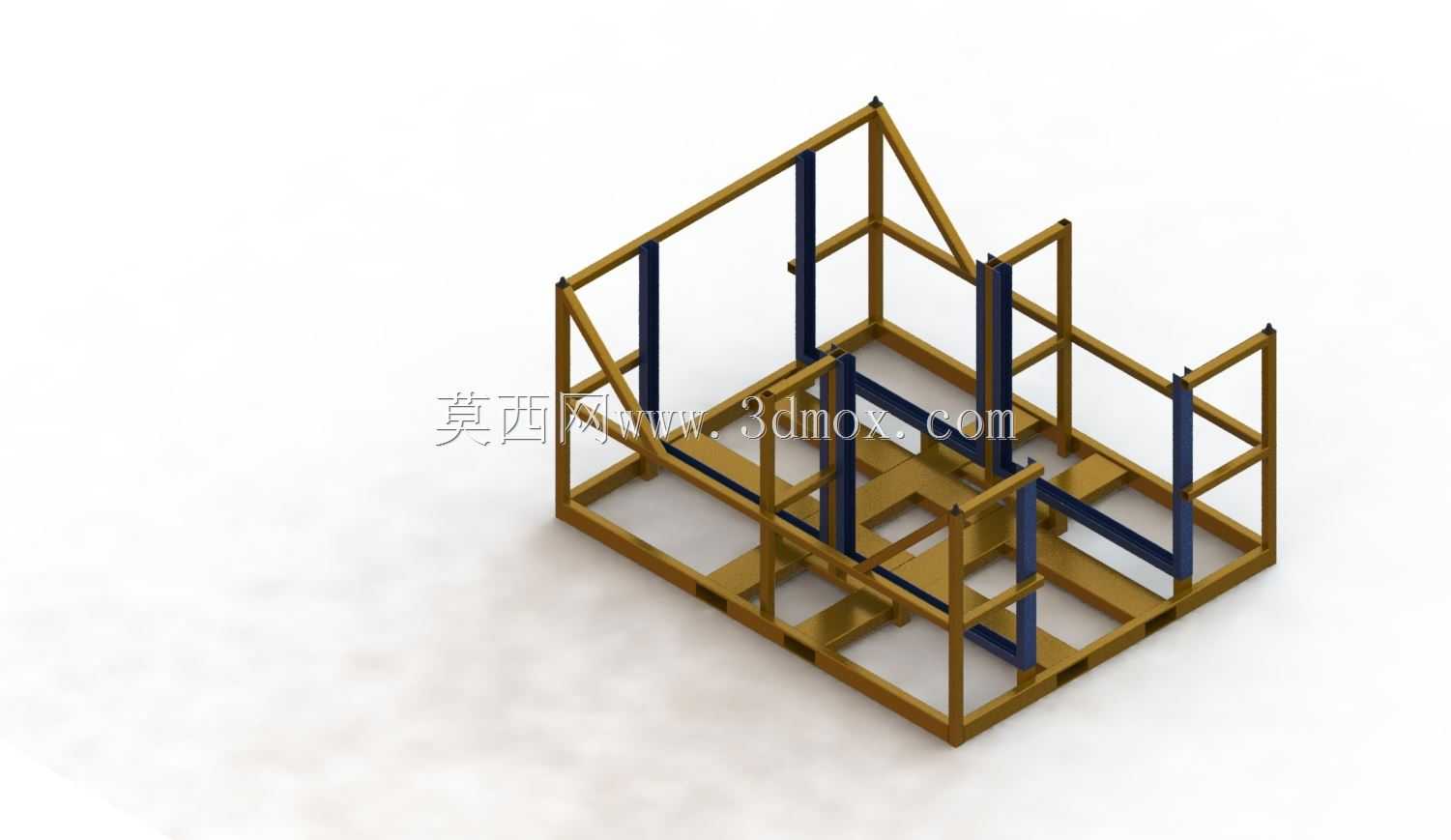

这款承载架主要面向汽车零部件生产环节的厂内物流、线边暂存以及工序间周转场景，适配汽车焊装、总装车间的零部件上线需求，可替代传统通用托盘实现异形汽车零部件的定点承载与防护。从结构设计逻辑来看，整体采用框架式方管焊接主体，底部设置标准托盘叉车位，兼容手动液压叉车、电动叉车的叉取作业，底部框架的横梁间距经过排布，既保证整体承载刚度，又避免叉取过程中出现结构干涉，底部承载面的铺板采用间隔排布方式，在减轻整体自重的同时，可承接零部件底部的支撑点，防止小尺寸零部件从间隙掉落。侧面的竖向限位立柱采用差异化高度设计，对应所承载零部件的外形轮廓设置限位点，避免零部件在周转过程中出现横向窜动，立柱与主框架之间采用斜撑加固，斜撑的排布角度经过受力校核，可抵消周转过程中产生的侧向冲击力，防止框架受载后出现变形。框架的边角位置均做了圆弧过渡处理，避免厂内周转过程中磕碰人员或者周边设备，同时立柱顶端设置了堆叠定位凸台，空载或者满载状态下可实现多台料架的堆叠存放，大幅提升仓储空间的利用率。从安装边界来看，整体外廓尺寸适配标准物流通道的宽度要求，可顺利通过车间常见的防火门、电梯入口，同时满足自动化立体库的货位尺寸要求，可直接纳入厂内自动化仓储系统进行统一调度。在功能特性上，这款料架无需额外的辅助固定装置，零部件吊装上架后依靠侧面立柱的限位即可实现稳定固定，上架、取件过程无需拆卸额外的紧固件，可大幅提升线边作业的上下料效率，框架表面采用喷塑处理，可适应车间内的焊渣飞溅、油污沾染等工况，日常清理仅需擦拭即可，长期使用不会出现锈蚀掉漆的问题。设计过程中针对不同部位的受力情况匹配了不同壁厚的方管材料，主承载横梁采用较厚壁管，非承载的辅助斜撑采用薄壁管，在保证整体承载能力满足对应零部件承重要求的前提下，尽可能压缩材料成本，同时整体结构无易损易耗件，长期使用仅需检查焊接部位是否出现开裂即可，维护成本极低。料架的底部预留了标识牌安装位，可粘贴零部件型号、数量、对应工位等信息，适配车间的目视化管理要求，避免不同型号零部件混放导致的错装问题。
