简约折弯式金属薄板承托支架结构

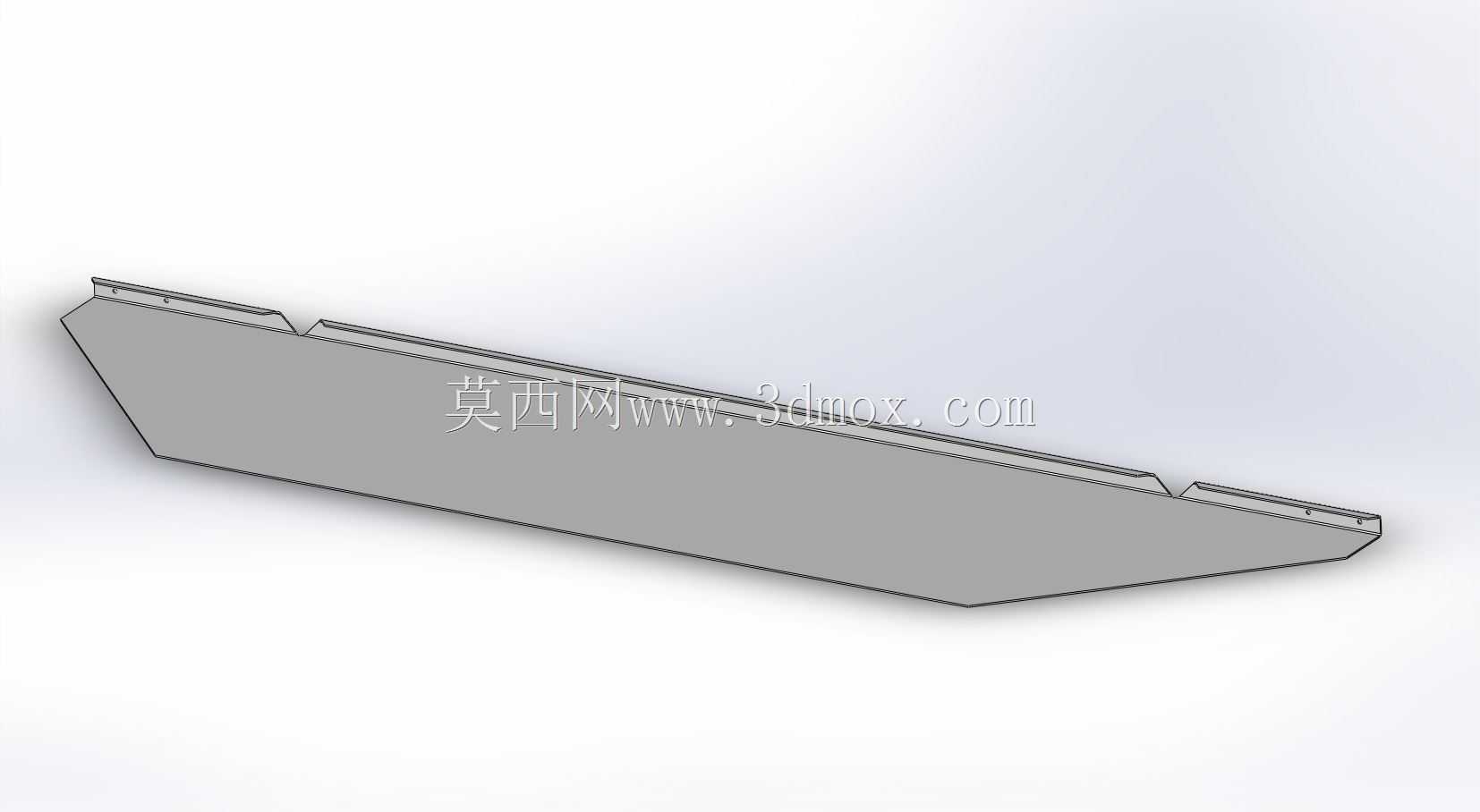

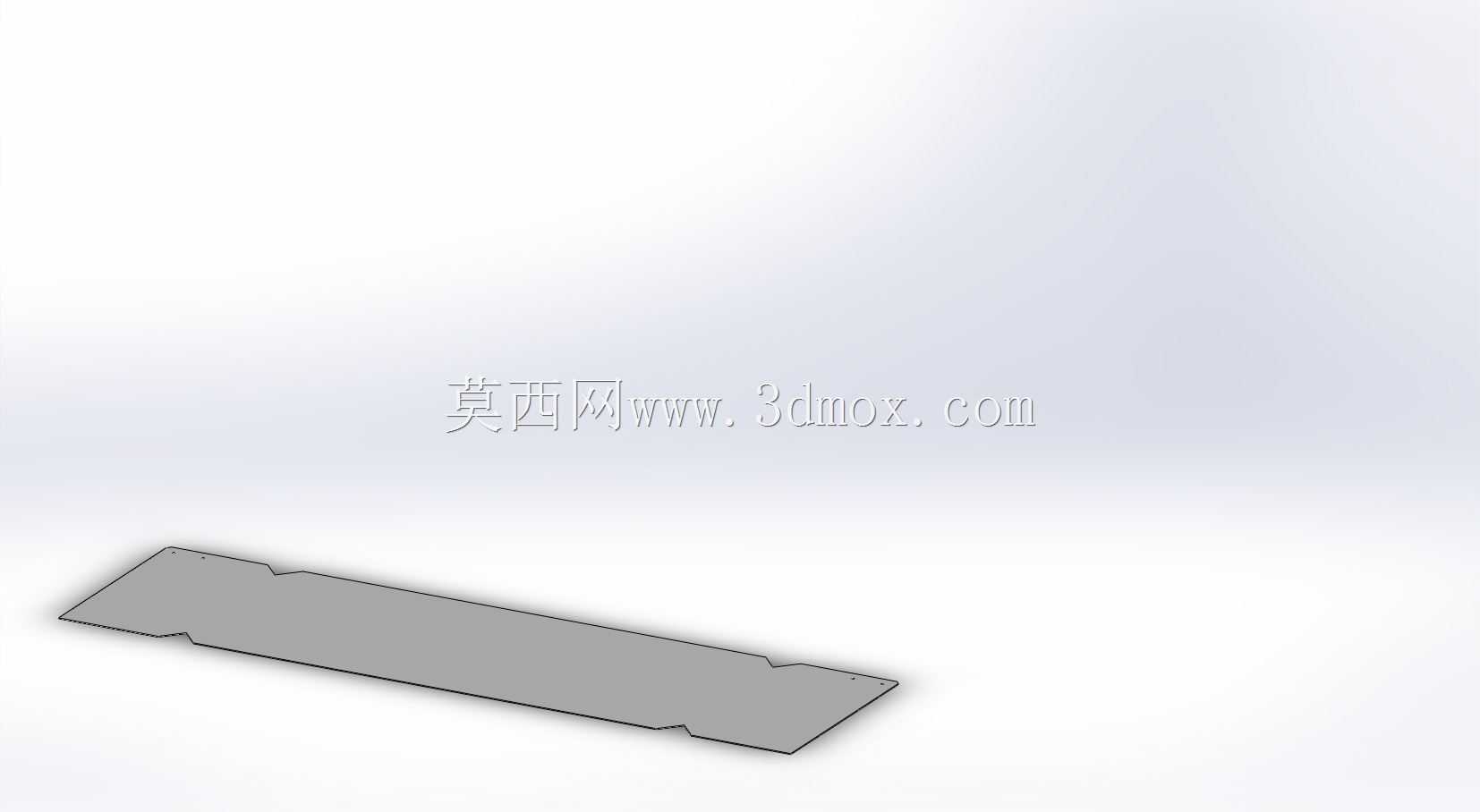

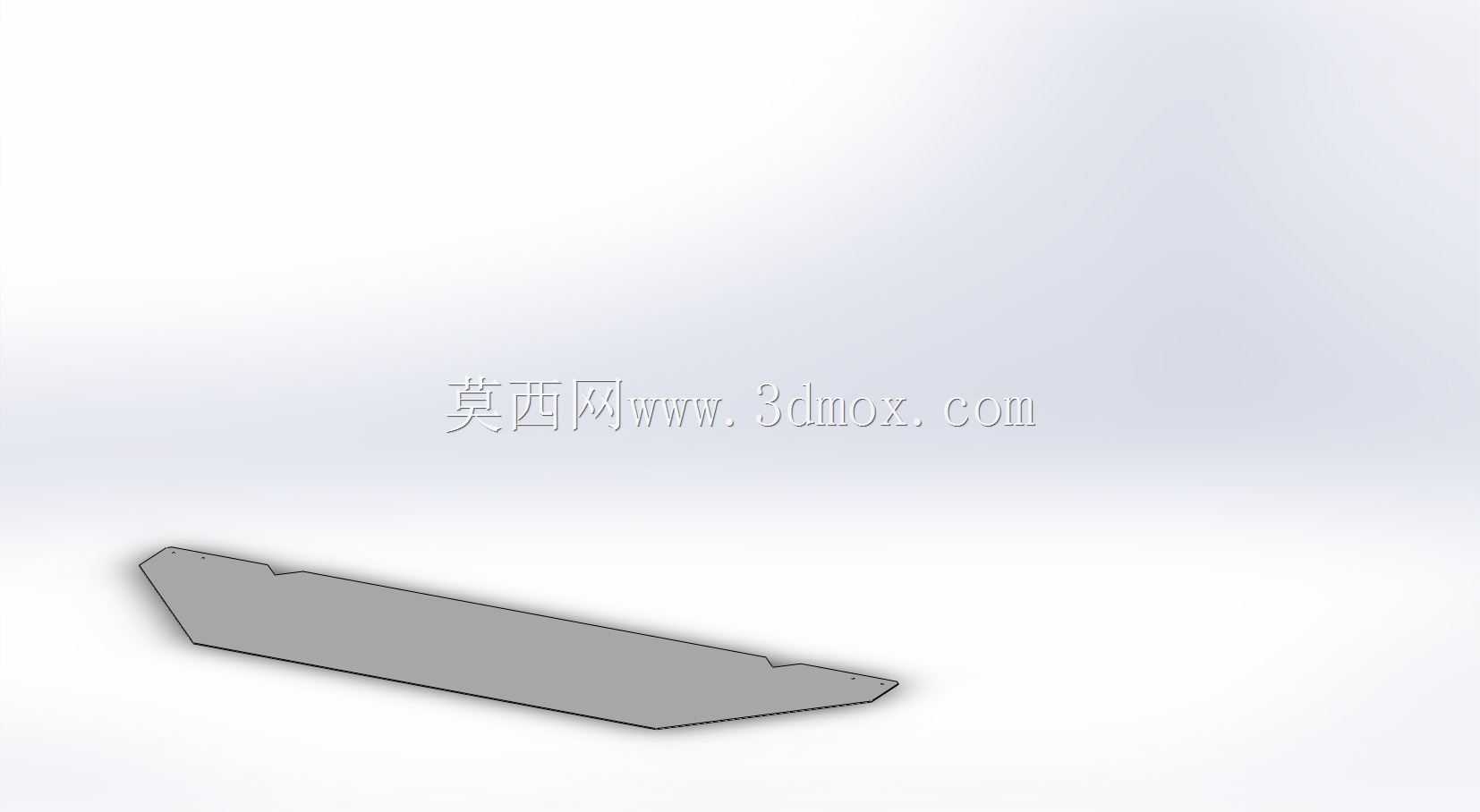

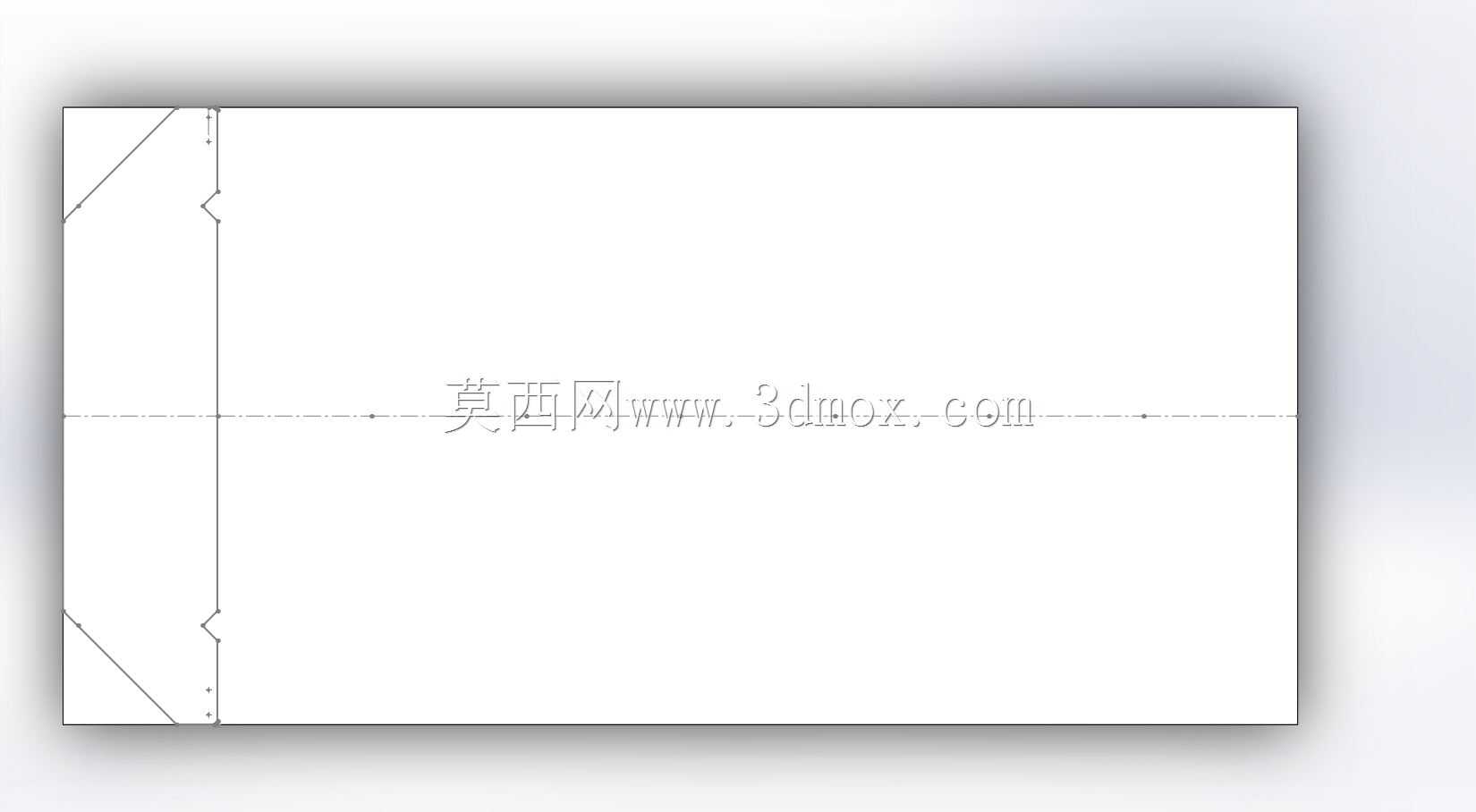

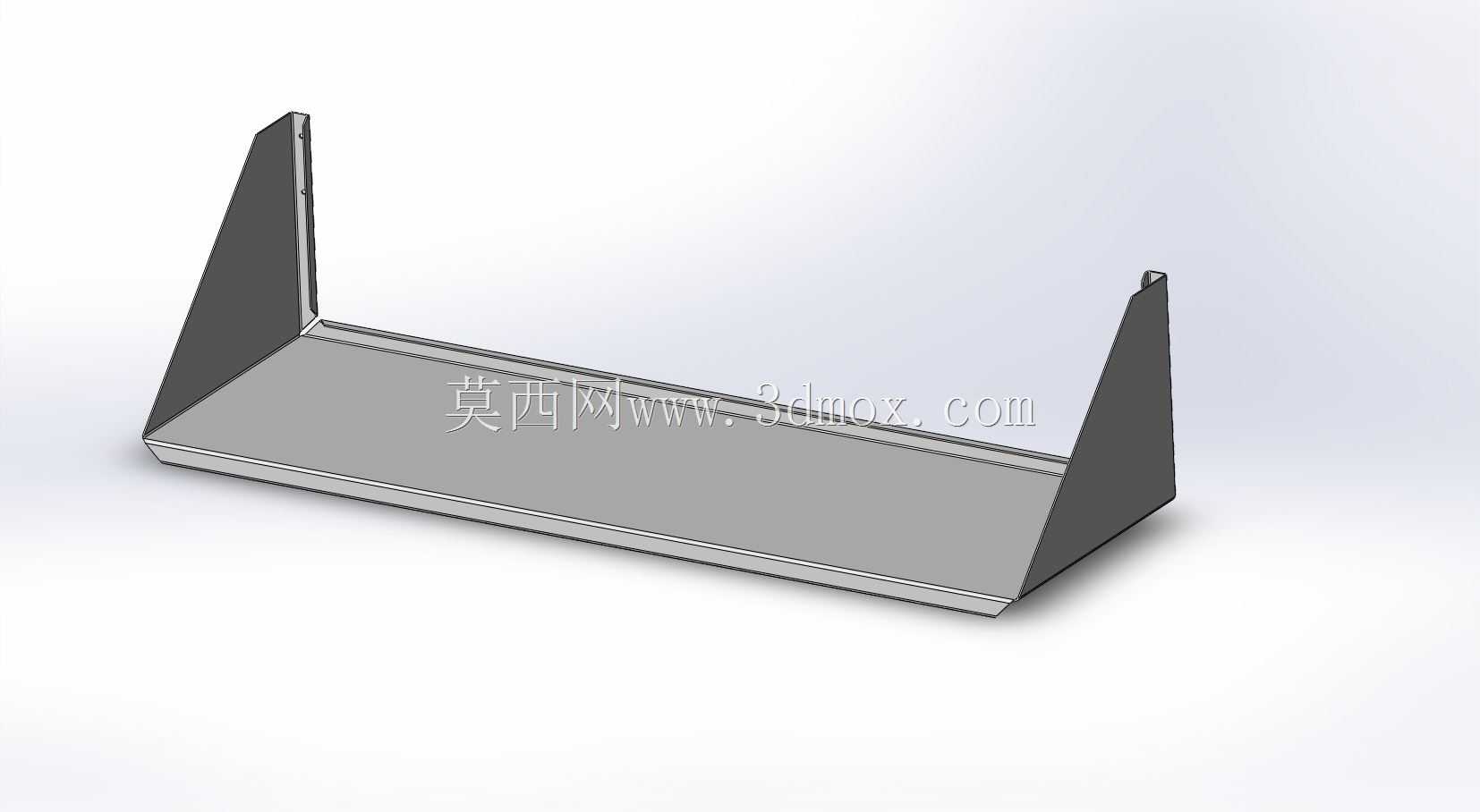

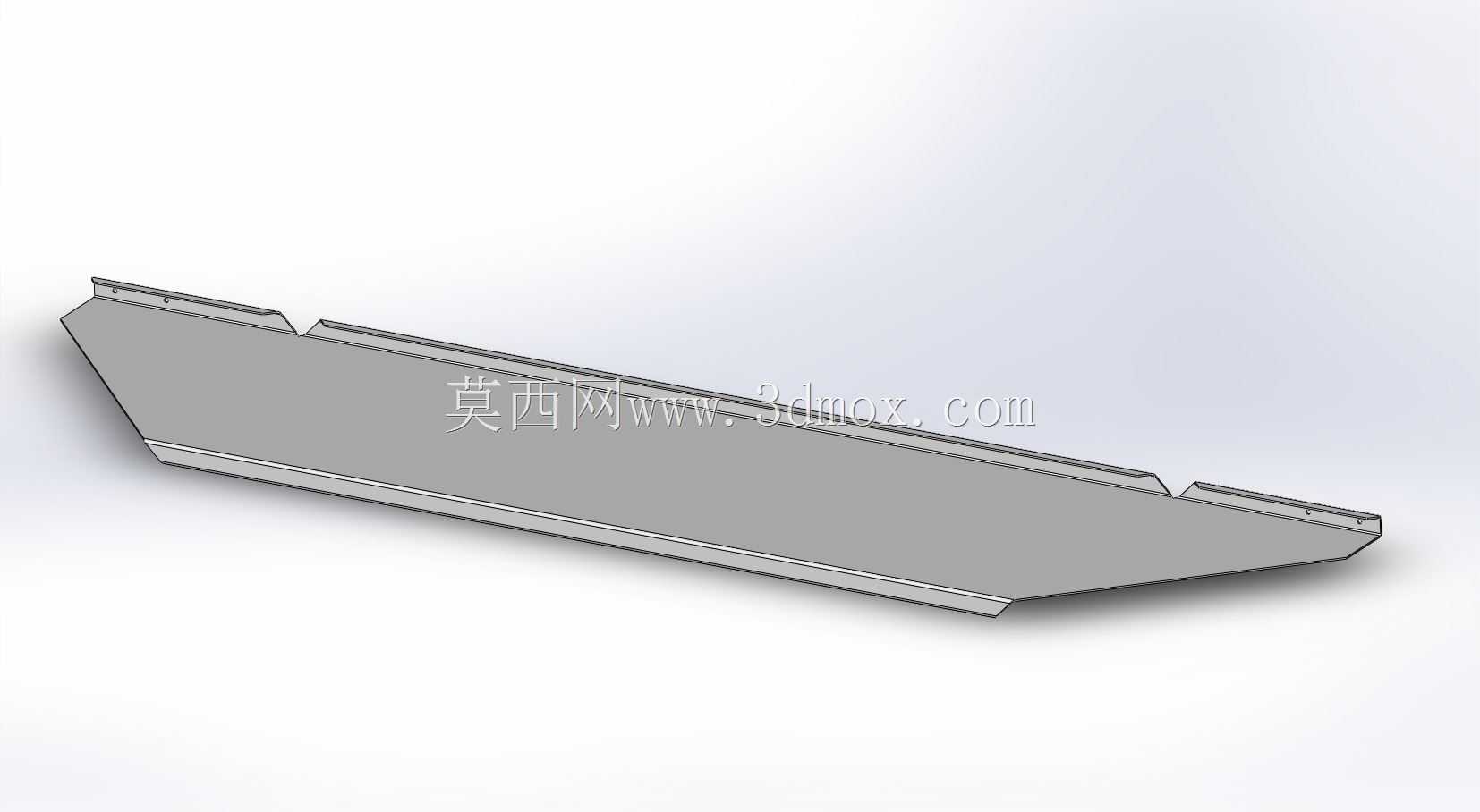

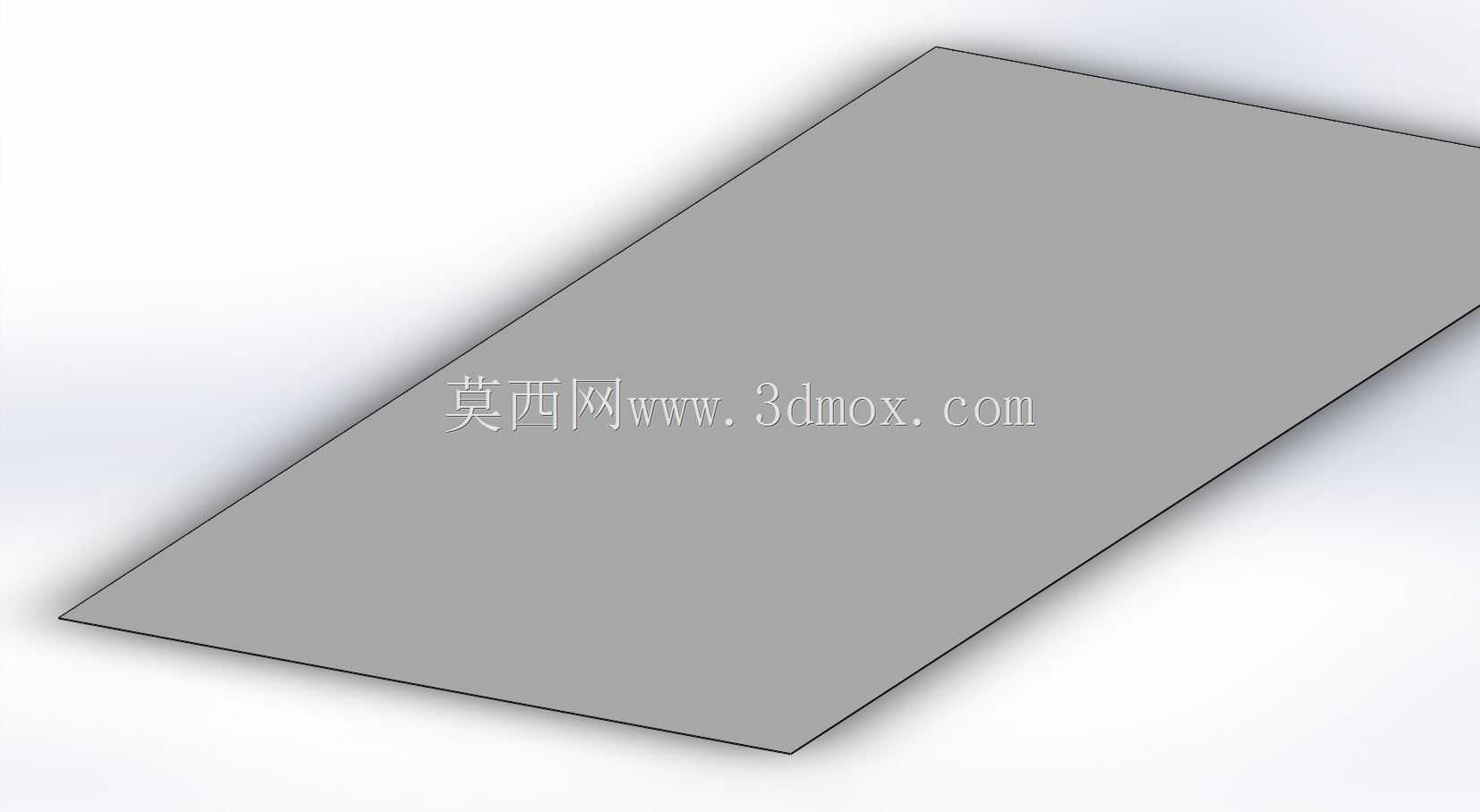

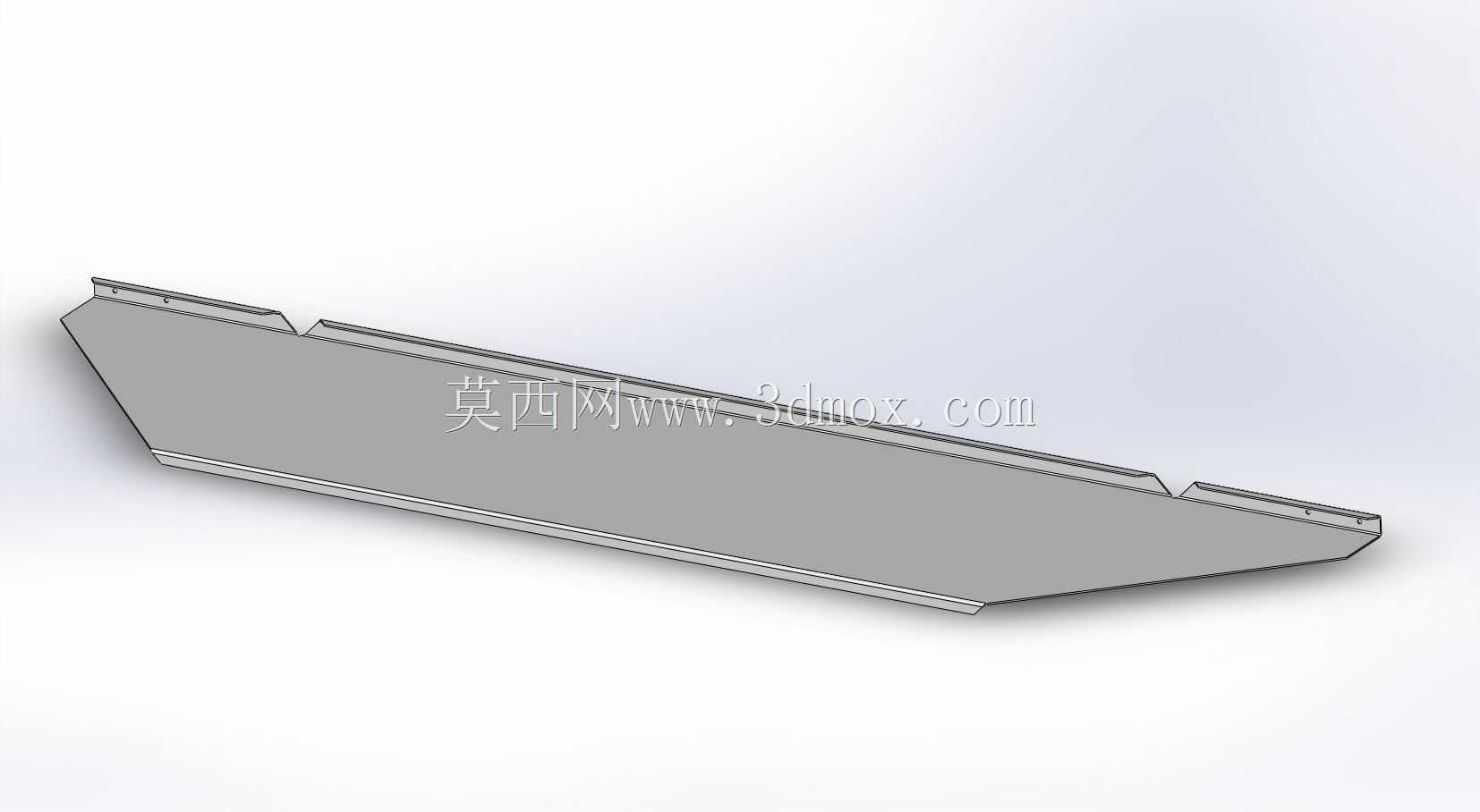

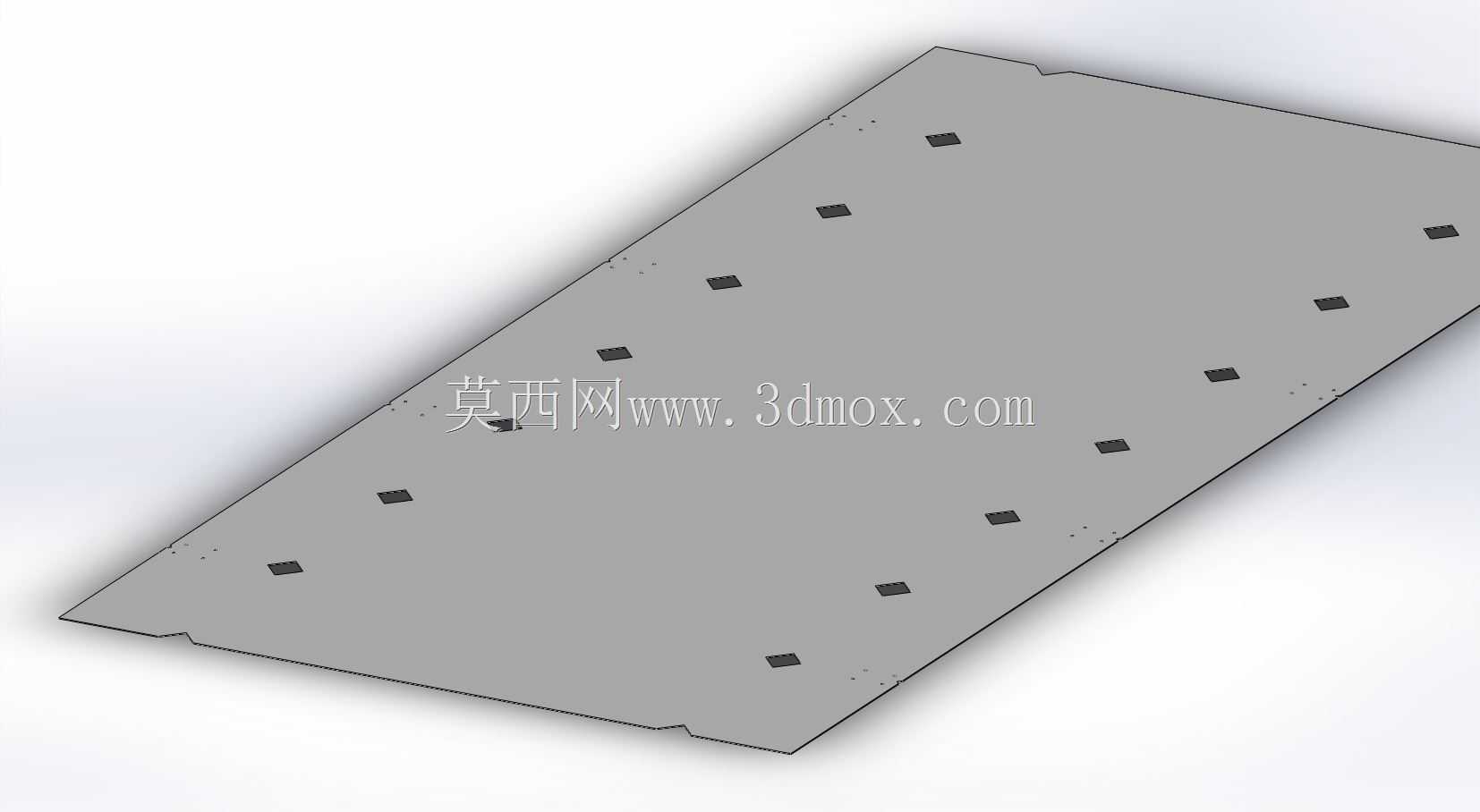

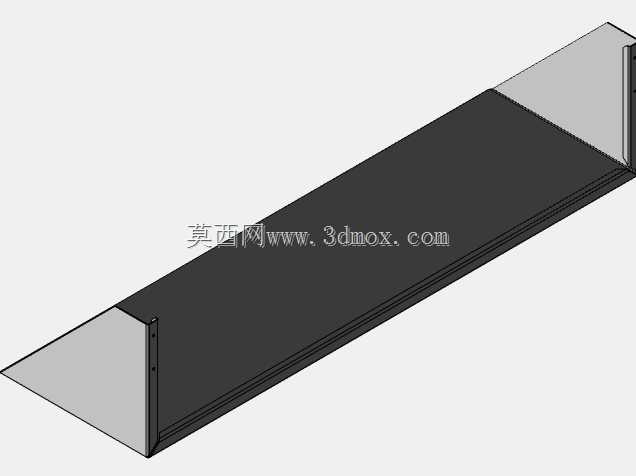

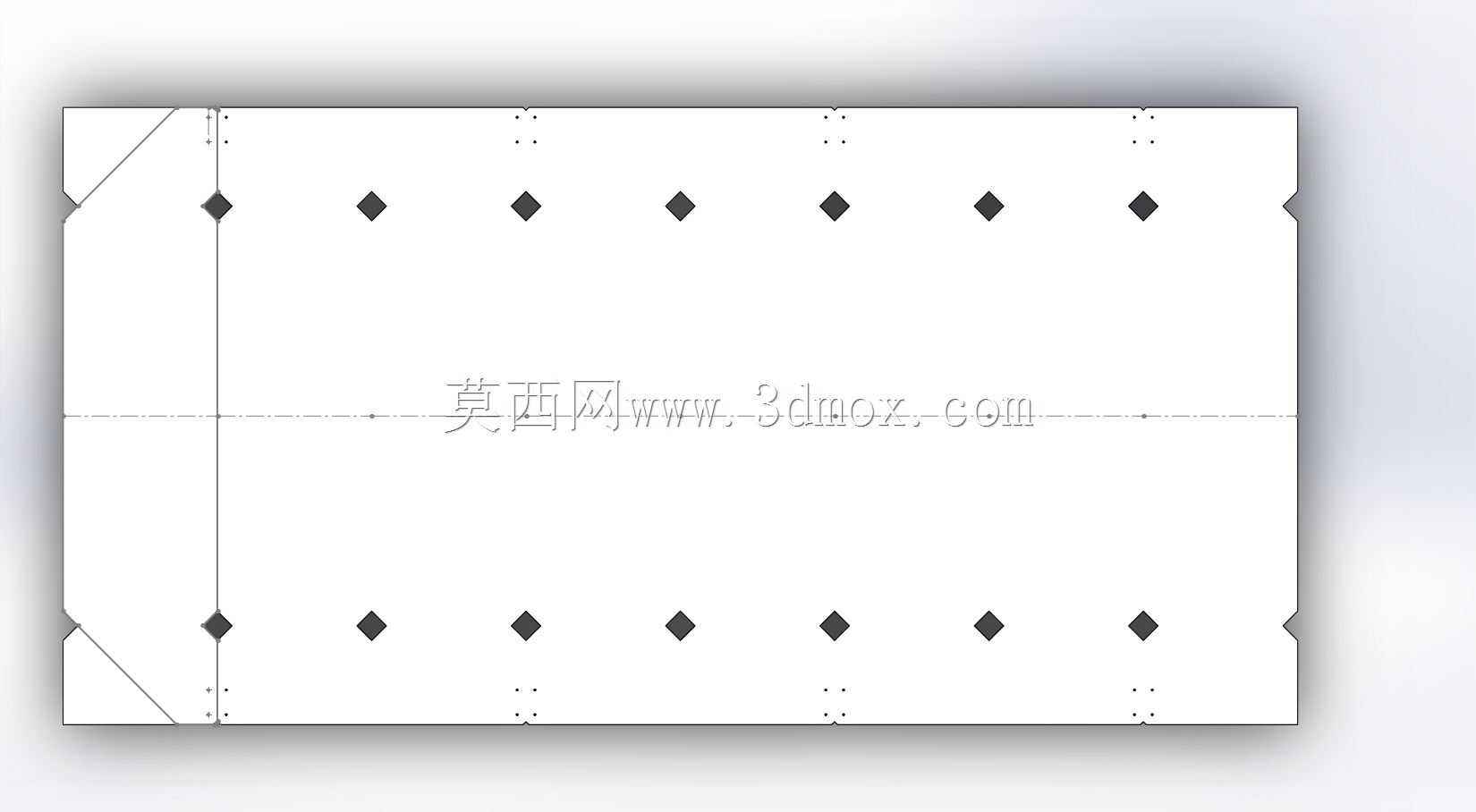

这类钣金折弯成型的金属板架，在轻工生产车间、仓储置物场景、小型设备内部承托结构中应用十分广泛，不同于采用多零件焊接拼接的传统托架，该结构通过整板折弯工艺一次成型主体支撑结构，大幅减少了后续焊接、打磨的工序量，同时也规避了多零件拼接带来的焊缝应力集中、装配公差累积等常见工程问题。从结构设计逻辑来看，两侧向上折弯的立边承担主要的侧向限位与抗弯加强作用，立边与底部承托平面的折弯处预留了合理的折弯内R角，既避免了折弯过程中板材外侧出现拉伸开裂的缺陷，也能在承载时分散转角处的应力集中，防止长期承重后转角处出现疲劳变形。底部承托平面为整面平板结构，可与被承托物件实现大面接触，相比条框式托架，不会对质地偏软的承托物表面造成压痕，也能避免小尺寸物件从架体缝隙掉落的问题。两侧立边的高度经过匹配常规承托物的侧边限位需求设定，既不会因为立边过高浪费板材、增加不必要的结构重量，也不会因为立边过矮导致承托物在受侧向扰动时滑落，立边上可根据实际安装需求开设安装孔位，既可以通过螺栓将架体固定在墙面、设备侧壁等安装基面，也可以配合压条将承托物固定在架体上，适配不同的安装固定场景。在生产加工层面，该结构的展开图为规则的矩形板材，仅需通过数控折弯机完成两次90度折弯即可成型，不需要额外配置复杂的冲压模具，小批量生产时也能快速调整板材厚度、折弯尺寸来适配不同的承重需求，板材厚度可根据额定承重选择0.8mm到3mm不等的冷轧钢板或者不锈钢板，表面处理可根据使用环境选择喷塑、镀锌、拉丝等不同工艺，适配潮湿、无尘、户外等不同使用场景。安装边界上，该架体的整体外轮廓尺寸规整，没有向外突出的尖锐结构，安装时不需要预留额外的避让空间，可紧密贴合安装基面布置，在空间紧凑的设备内部、狭窄的仓储隔层中也能顺利安装使用，承托平面的平面度通过折弯工艺保证，不需要额外的校形工序即可满足常规物件的承托平面度要求，两侧立边的平行度在折弯时通过定位靠山保证，安装后不会出现立边歪斜导致的承托物卡位问题。相比型材拼接的托架，该整板折弯结构的整体刚性更优，同等承重要求下可以使用更薄的板材，有效降低材料成本与结构自重，同时整板结构不存在拼接缝隙，日常清洁维护时不容易积灰，在食品加工、电子无尘车间等对清洁度有要求的场景中也能适用。
