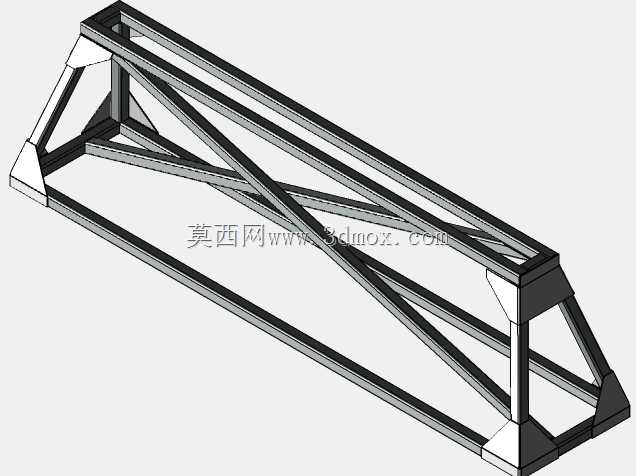

方管焊接斜撑式工艺支撑机架结构

该支撑结构采用标准矩形方管作为主材，通过焊接拼接形成三角形稳定桁架构型，整体呈斜置长条形框架形态，主要用于生产作业场景中对倾斜布置的工装组件、轻型加工工位载具或输送线侧部辅助构件提供刚性承载支撑。从结构受力逻辑来看，设计阶段优先考虑了斜向载荷下的抗形变能力，沿框架长度方向布置的斜向腹杆将整体受力拆解为多段杆件的轴向拉压载荷，避免单根杆件承受过大弯矩，相比同重量的纯矩形焊接框架，抗扭与抗侧弯性能提升明显，适合在有持续振动的工位旁使用，不会因为长期受交变载荷出现焊缝开裂的问题。结构两端设置了带安装孔的连接端板，端板与主框架的连接处额外加焊了三角形加强筋，抵消端部连接位置的应力集中，安装时可直接通过螺栓将两端端板固定在底部安装基面与上部被支撑构件上，不需要额外制作转接件，安装边界预留了足够的螺栓操作空间，常规套筒扳手即可完成锁紧作业，不需要特殊工装配合。框架的杆件排布避开了被支撑构件的走管、走线空间，中间的镂空区域可以直接穿过气路管线、电缆或者小型输送料道，不会出现结构与附属管线干涉的问题。在实际生产场景中，这类支撑结构常应用在装配线旁的工件承托、检测工位的传感器安装支架、小型焊接工装的倾斜定位基座等位置，相比铸件支撑件，焊接结构的制作周期更短，可根据现场安装空间灵活调整杆件长度与角度，不需要开模即可适配不同的工位高度差。设计时所有杆件的拼接位置都做了切角适配，焊缝沿管材拼接满焊，焊后打磨平整去除焊渣飞溅，整体结构没有突出的尖锐棱角，避免现场作业人员磕碰受伤。框架的整体截面尺寸控制在合理范围内，不会占用过多的工位通道空间，同时自身重量控制得当，两名作业人员即可配合完成抬运安装，不需要调用起重设备，适合车间内零散工位的快速改造搭建使用。结构表面可根据使用场景做喷塑、镀锌或者刷防锈漆处理，适配潮湿、多粉尘等不同的车间作业环境，长期使用不会出现明显的锈蚀形变，维护成本极低。
