立式阶梯式多工位数控刀具存储架

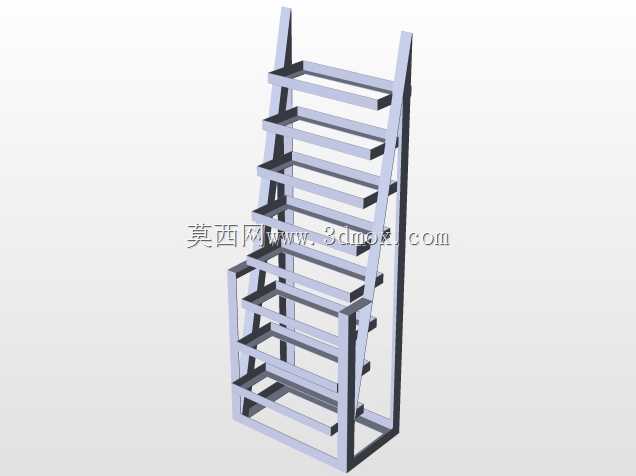

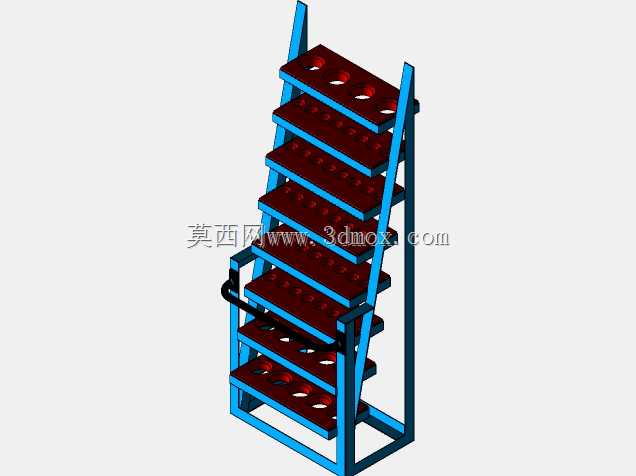

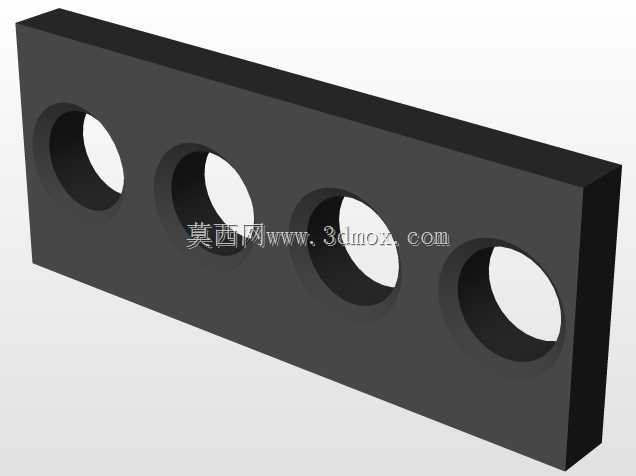

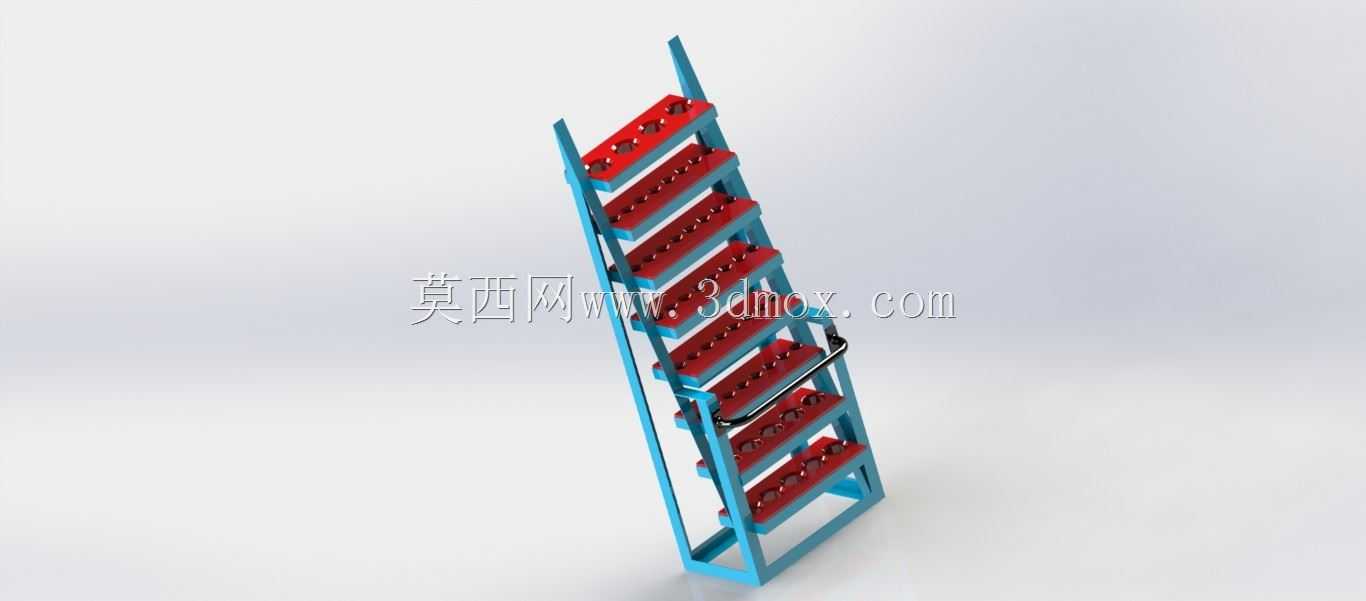

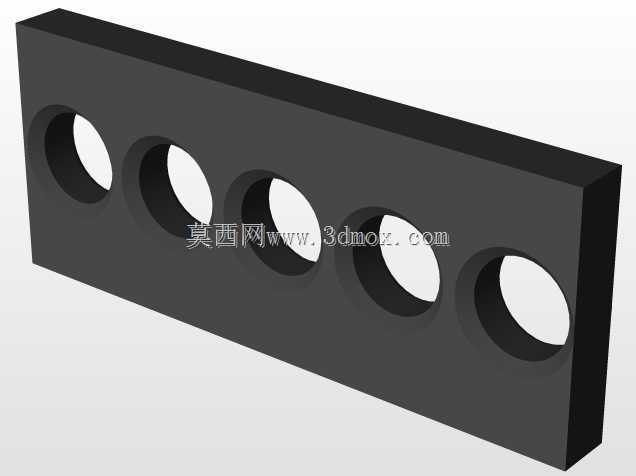

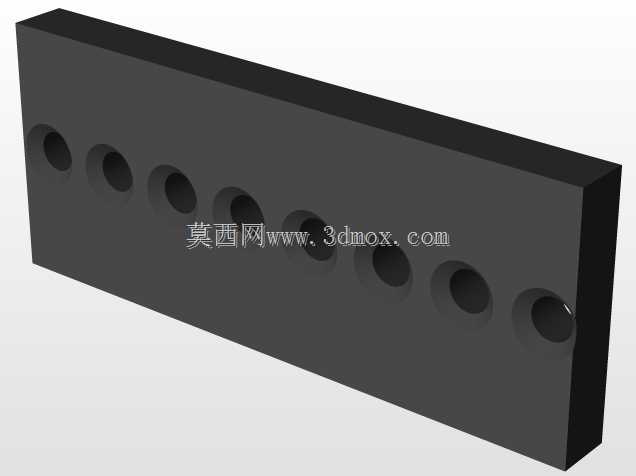

这款立式阶梯排布的刀具存储装置，主要面向机械加工车间的数控加工工位、刀具室集中管理场景使用，解决加工现场BT类、CAT类标准数控刀柄随意堆放导致的刀柄磕碰、锥面划伤、刀具查找效率低的实际问题。整体采用倾斜式梯架结构，单侧设置弧形扶手方便工位间短距离推移，底部框架做了加宽落地支撑，无需额外地脚固定即可在平整车间地面保持稳定，日常放置在加工中心操作台侧方1.2米范围内即可，不会占用操作通道的通行空间。每层刀座采用等间距开孔设计，可适配标准规格的数控刀柄竖直插放，避免刀柄锥面与硬质接触面发生碰撞，每层的承载边做了翻边强化处理，满负载放置刀具时不会出现层板弯折变形的情况。设计阶段优先考虑了操作人员的取放视角，阶梯式的层板排布从下往上逐层向后退让，站在架体正前方即可看清每层放置的刀具类型，无需弯腰探身查找后侧层板的刀具，相比传统水平层板式刀具架，取放效率提升明显。架体主框架采用薄壁矩形管焊接成型，整体自重较轻，两名操作人员即可完成移位调整，刀座模块采用耐磨非金属材质嵌装在层板上，长期插拔刀柄也不会磨损刀柄的定位锥面。架体整体宽度控制在0.5米以内，深度约0.4米，总高度1.6米左右，安装时仅需保证地面平整度误差不超过5mm即可稳定放置，无需额外打膨胀螺栓固定，适合多品种小批量加工车间频繁调整工位布局的使用需求。每层刀座的孔位间距经过优化，相邻刀柄插放后不会发生刀头部分的干涉碰撞，可同时容纳不同长度的铣刀、钻头类装夹刀柄，顶层位置可放置使用频率较低的长杆刀具，底层靠近地面的位置可放置重量较大的重型镗刀类刀柄，降低高层取放的负重压力。架体侧方的扶手除了推移借力的作用外，还可临时悬挂擦刀布、刀具扳手等常用辅助工具，减少操作人员往返工具柜取放工具的走动距离。在刀具室集中管理场景下，多台该型刀架可并排摆放，统一进行刀具的定置管理，配合刀具编号标识可快速完成刀具的出入库盘点，相比抽屉式刀具柜，可视性更强，盘点时无需逐个拉开抽屉翻找，大幅降低刀具管理员的日常工作强度。结构设计上没有多余的装饰性构件，所有棱边都做了倒钝处理，避免操作人员取放刀具时被锐边划伤，焊接部位都做了打磨平整处理，表面喷涂耐磨塑层，长期接触车间切削油雾也不会出现表层脱落锈蚀的问题。
