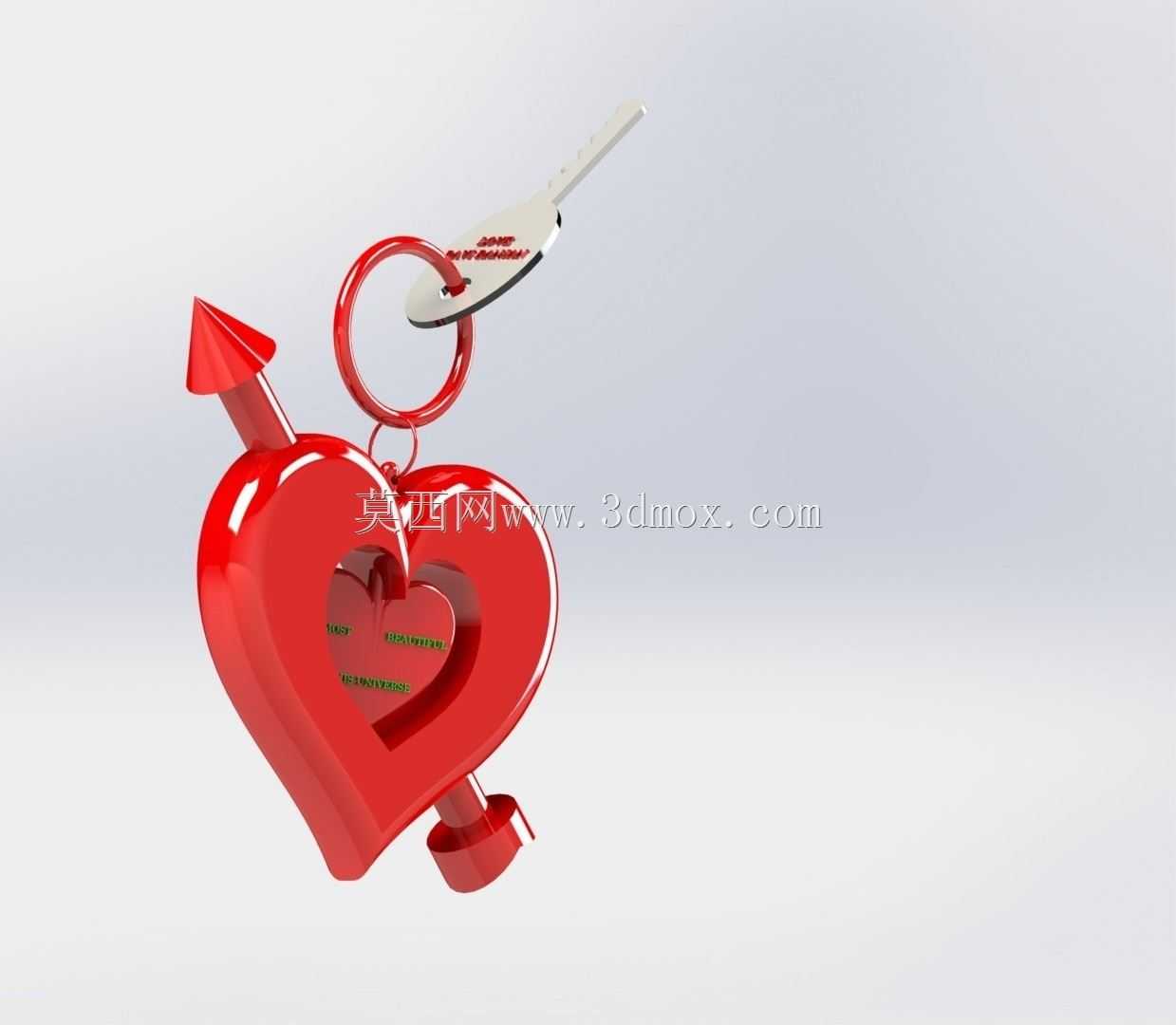

丘比特穿心造型挂饰钥匙链结构设计

　　这款挂饰类五金配件的结构设计，首先围绕日常随身挂携的使用场景展开，核心功能是串接多把常规平齿钥匙、门禁卡托等随身小物件，同时通过主题化造型满足装饰属性，适配情侣赠礼、日常穿搭点缀等生活化使用场景。设计过程中首先明确安装边界，整体挂接状态下的总长度控制在85mm以内，避免过长导致随身揣放时剐蹭口袋内衬，主体心形结构的最大外轮廓尺寸控制在42mm×38mm×12mm，厚度方向做圆弧过渡处理，所有外露棱边均做R0.8mm的倒圆角处理，消除尖锐边角，防止日常使用中勾刮衣物纤维或者划伤皮肤。

　　结构拆分上，整个挂件分为四个独立装配单元：穿心箭结构、双层嵌套心形主体、连接吊环、钥匙挂接片。穿心箭采用前后贯穿式装配，箭头与箭尾的定位凸台分别卡入心形主体前后的定位沉孔，过盈量控制在0.12mm，装配后无需额外粘接即可保证结构连接强度，同时箭杆中部做直径2mm的镂空减重槽，在不影响结构刚性的前提下降低整体重量，整挂件总重量控制在18g以内，长时间挂在裤袢或者包袋挂点上不会产生明显坠感。双层心形结构采用嵌套式设计，外层大心与内心之间预留0.5mm的均匀间隙，内心通过上下两个直径1.2mm的连接柱与外层心形固定，装配后内心不会出现晃动异响，同时分层结构在光影下能形成更丰富的层次效果，无需额外表面处理即可提升造型精致度。

　　顶部连接吊环采用标准闭口弹簧钢圈结构，圈体线径2mm，内径10mm，既可以顺利穿入心形主体顶部的挂耳孔，也能兼容市面上绝大多数常规钥匙扣、包袋挂点的尺寸，挂耳孔与吊环的配合间隙控制在0.3mm，既保证吊环可以自由转动调整挂件朝向，又不会因为间隙过大导致挂件随意晃荡产生磕碰噪音。尾部的钥匙挂接片采用带定位缺口的扁平结构，片体厚度1.5mm，边缘做压边处理，表面预留的标识区域做下沉0.2mm的凹槽，可用于丝印标识或者粘贴装饰贴片，挂接片与吊环之间通过小开口圈连接，可单独拆卸更换，适配不同的钥匙排布需求。

　　设计过程中充分考虑了批量生产的工艺可行性，所有结构均采用等壁厚设计，主体塑料件壁厚统一为2mm，避免注塑生产时出现缩痕、填充不足等缺陷，所有拔模方向统一为沿穿心箭的轴向，拔模斜度设置为1.5°，无需复杂滑块结构即可完成模具开模，有效降低量产成本。表面处理上，主体红色部分采用高光面处理，箭体与吊环部分采用磨砂镀铬效果，两种表面质感形成对比，提升整体视觉层次，同时高光表面的耐刮擦性能更好，日常使用中轻微摩擦不会留下明显划痕。实际使用测试中，吊环的反复开合寿命可达5000次以上，穿心结构的拉脱力大于50N，正常挂接钥匙的状态下不会出现结构松脱、部件断裂的问题，完全满足日常随身使用的强度要求。
