桑德斯机械厂用旋转式工件定位夹具

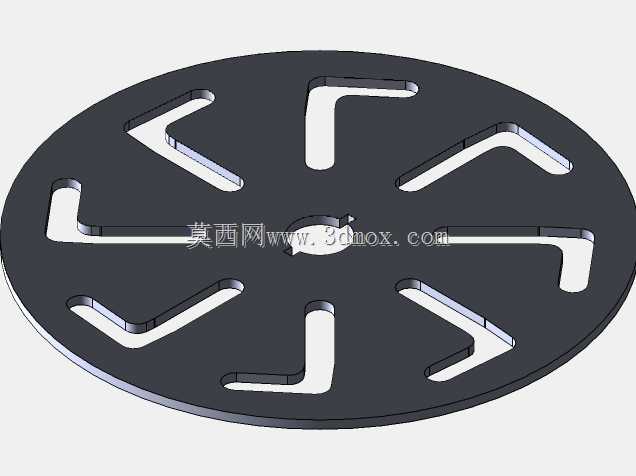

这款旋转夹具主要面向多工位回转式加工场景设计，常见于小型零件的连续铣削、钻孔、装配工序中，替代传统单工位夹具反复装夹的低效操作，适配圆盘式回转工作台的安装接口，可直接固定在标准转台台面上，配合分度机构实现工位的精准切换。从结构来看，主体为薄圆盘式基体，盘面均匀分布8组L型定位卡槽，卡槽的弯折角度经过反复校核，刚好适配对应规格工件的外形轮廓，工件卡入后可限制径向与周向自由度，无需额外压板即可完成初步定位，卡槽的槽宽与工件配合间隙控制在0.02mm以内，保证重复定位精度满足精加工要求。设计阶段最初考虑过单独设置弹簧加载顶出机构，后续优化时将顶出结构与卡槽下部做了集成设计，当夹具随转台转动到加载工位时，机架上的固定压块会刚好接触到顶出结构的触发端，将弹簧加载的夹具体压出，操作人员可直接取放完成加工的工件，待转台转动离开加载工位后，弹簧自动复位带动夹具体锁紧工件，整套动作无需额外动力源，完全依靠机械结构配合转台的转动节拍完成，大幅简化了配套设备的气路、电路布置。安装边界方面，圆盘基体的中心设置有标准定位孔，可适配常见回转工作台的中心定位轴，盘面预留的沉头孔位置与标准转台的安装螺孔完全对应，无需额外加工转接板即可完成安装，基体厚度控制在12mm，不会过多占用Z轴加工行程，适配多数立式加工中心、小型钻铣床的行程范围。实际生产验证中，这款夹具可同时装夹8件工件，转台每转动一个工位即可完成一件工件的加工与上下料，相比单工位夹具，单件加工的辅助时间可缩短60%以上，卡槽的边缘做了0.5mm的倒角处理，避免工件装夹时被刮伤，同时减少卡槽边缘的应力集中，延长夹具的使用寿命。针对不同规格的工件，只需更换对应卡槽尺寸的圆盘基体即可，中心安装接口完全通用，可快速完成夹具切换，适配小批量多品种的柔性加工需求。
