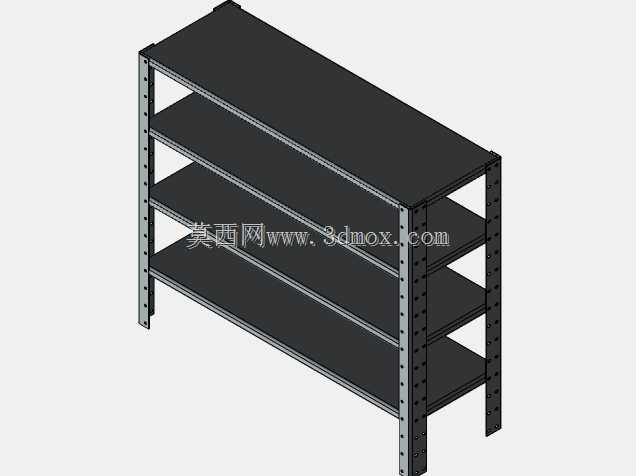

四层工业仓储金属板架结构设计

这款四层金属板架的设计，首先围绕仓储场景的实际装载需求展开，在车间工位旁、备件库房、电商仓储分拣区这类场景中，这类板架承担着零散工件、包装物料、工装配件的分类存放功能，不需要搭配托盘使用，直接将物料放置在层板上即可，适配人工取放的作业高度，不需要额外借助登高设备就能完成所有层位的物料存取。从结构设计逻辑来看，立柱采用带双排调节孔的型材结构，孔位沿立柱高度方向等距排布，既可以根据存放物料的高度灵活调整层板的安装间距，也能保证层板支撑点的受力均匀，避免局部应力集中导致的层板变形；层板采用整块冷轧钢板弯折成型，边缘做折边加强处理，不需要额外添加加强筋就能满足常规中小件物料的承重需求，折边结构同时能避免层板边缘割伤作业人员，也能防止放置在层板上的小件物料从侧边滑落。整体外形宽度方向尺寸为900mm，深度方向尺寸为300mm，这个尺寸边界刚好适配车间靠墙位置的安装空间，不会占用过多通道面积，同时300mm的深度也符合人工手臂取放物料的舒适作业半径，不需要探身过远就能拿到层板最内侧的物料，降低作业过程中的磕碰风险。立柱底部做了平整的端面处理，可以直接放置在硬化地面上使用，如果需要固定安装，也可以通过底部的预留孔位搭配膨胀螺栓与地面连接，提升架体的整体稳定性，避免存放较重物料时出现架体倾覆的风险。在实际应用中，这类板架也可以多组并排拼接使用，拼接时通过立柱侧边的连接件将相邻架体固定，形成连续的储物面，适合存放规格统一、批量较大的盒装物料；层板表面做喷塑处理，具备基础的防锈耐磨能力，适配车间、库房这类存在少量油污、粉尘的使用环境，日常清理只需要擦拭即可，不需要特殊的维护操作。设计过程中充分考虑了装配的便捷性，所有部件都采用螺栓连接，不需要焊接作业，现场组装只需要常规的扳手工具就能完成，后期如果需要调整架体高度或者增减层板数量，也可以快速拆解重组，不需要破坏原有部件的结构，适配不同阶段的仓储需求变化。
