预制式50kW19英寸IT设备模块化数据中心

在边缘计算节点、小型企业总部、园区分支机房这类需要快速部署IT算力的场景中，传统土建机房存在建设周期长、配套系统匹配度差、扩容灵活性不足的痛点，这款预制化的集成式IT承载模块正是针对这类场景开发的一体化解决方案。设计之初就锚定19英寸标准IT设备的安装规范，所有机架安装位完全匹配通用服务器、交换机、存储设备的上架尺寸，单模块可容纳52台HE规格的IT设备，整体模块的外轮廓尺寸控制在9m×3.5m×3.5m，机架安装面预留700mm的维护操作通道，既满足设备前后通风的气流组织要求，也给日常运维的设备拆装、线缆梳理留出足够操作空间，模块到场后仅需完成外部市电、网络的接驳即可投入使用，大幅压缩现场施工周期。

模块内部集成了IT设备运行所需的全套配套系统，供配电链路预留了IT负载50kW的额定供电容量，配套UPS系统总容量达70kW，可在外电中断时提供足够的后备供电时长，保障核心业务不中断；消防系统采用适配密闭电气空间的灭火介质，管路布置覆盖所有机架区域，可在火情初期快速响应抑制险情。散热系统采用2台间接自由冷却器，搭配DX冷却辅助单元，在室外温湿度条件满足时可直接利用自然冷源为IT设备降温，只有当室外环境温度超出自然冷却阈值时才启动压缩机制冷回路，将整体PUE控制在1.08的水平，相比传统机房大幅降低长期运行的能耗成本。

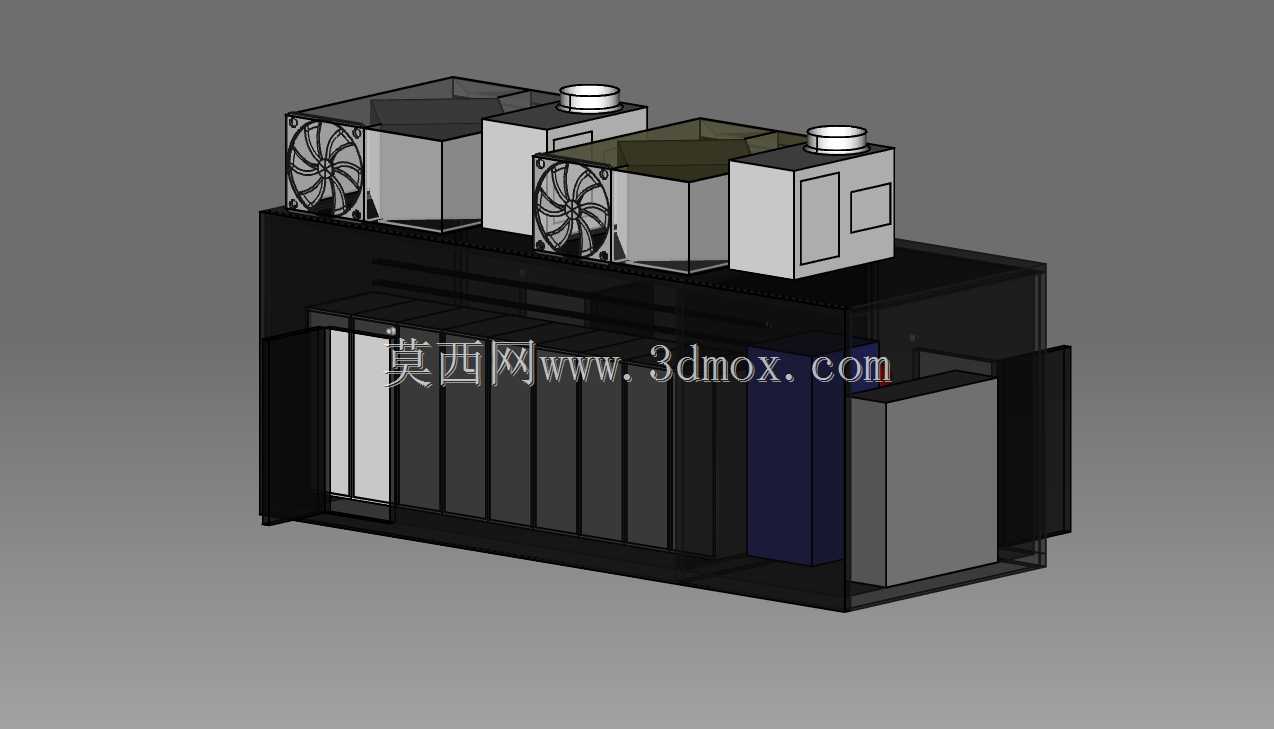

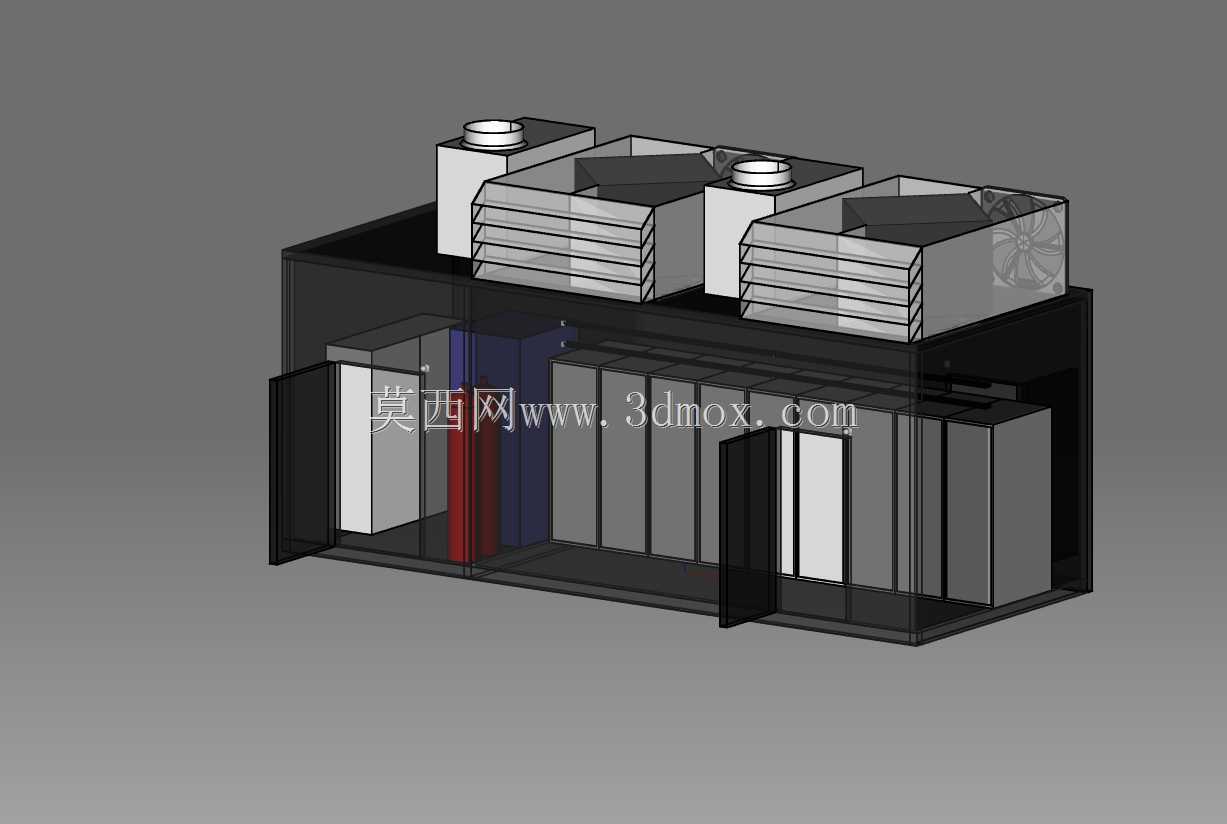

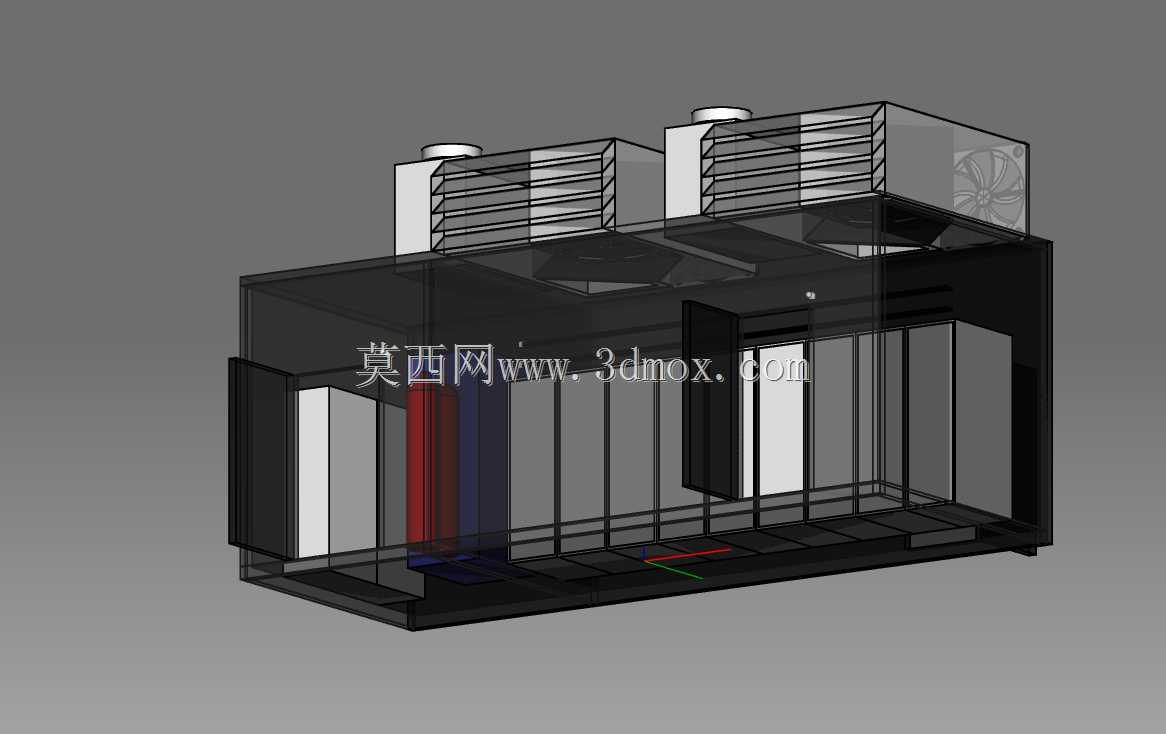

结构设计上可根据项目现场条件选择混凝土或木制的模块外护结构，本次呈现的是混凝土外护版本的结构形态，外护结构兼顾保温、防护、密封性能，可适应室外露天安装的环境要求，无需额外搭建机房建筑。内部机架采用成行排布的布局，冷热通道完全隔离，避免冷热气流混流降低散热效率，顶部预留的走线空间可分别布置强电、弱电线缆，强弱电走线路径物理分隔，减少电磁干扰对信号传输的影响。冷却单元布置在模块顶部区域，不占用地面的设备安装与维护空间，送风路径直接对应机架的进风侧，缩短冷风输送距离，减少风路损耗。

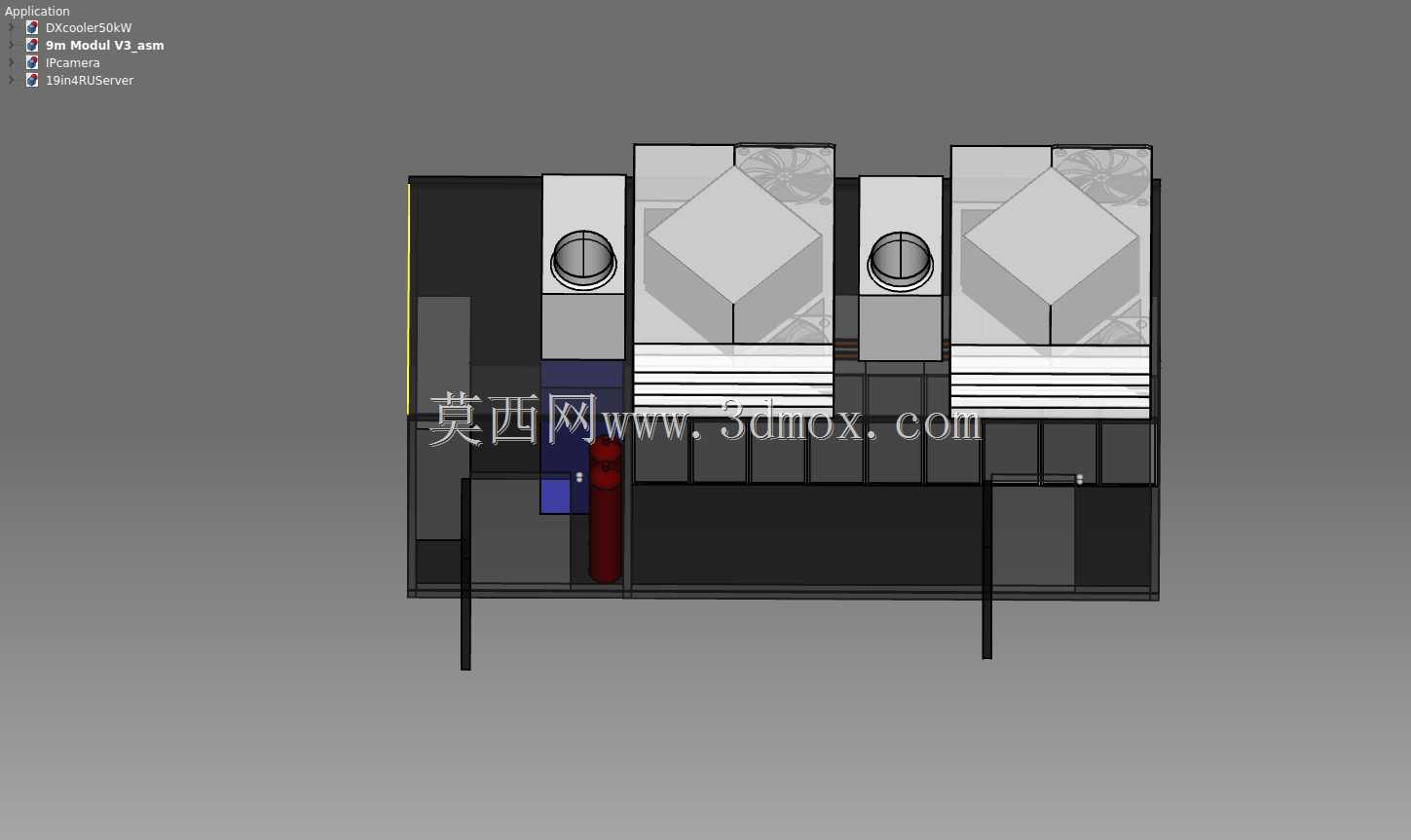

建模过程中严格遵循各子系统的实际安装尺寸边界，所有部件的装配间隙都符合工程安装的公差要求，既可以用于项目前期的方案展示、布局校验，也能作为预制模块生产加工的结构参考，帮助设计人员提前排查管线碰撞、维护空间不足等潜在问题，减少现场施工的变更成本。
