标准机柜6U机架安装承载面板结构设计

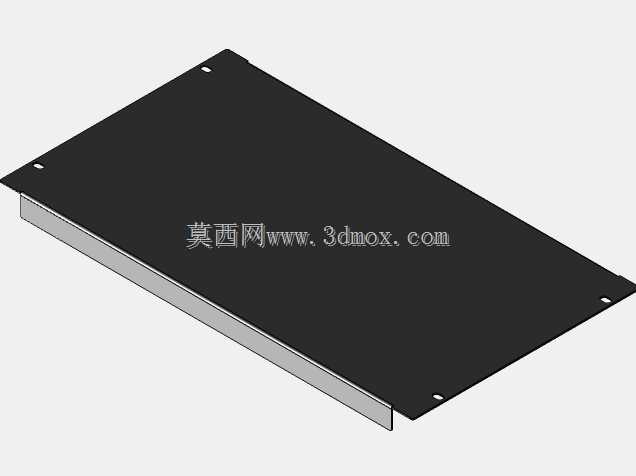

在标准19英寸机柜的内部装配体系里，这类6U规格的安装面板是设备层间承载、模块固定的核心结构件，日常多用于通讯机房、工业控制柜、测试仪器机架的内部搭建场景，承担着承托上架式电子模块、转接安装板、分隔机柜内部空间的实际作用。从实际工程使用的角度看，这类面板的设计首先要匹配标准机柜的立柱安装孔位，两侧折边的安装孔严格对应19英寸机柜的立柱间距，四个角位的固定孔位适配机柜通用的M6方螺母卡扣安装方式，不需要额外打孔改造就能直接固定在机柜立柱上，安装边界完全符合19英寸机架的通用安装规范，6U的高度尺寸对应机柜内6个标准U位的垂直占用空间，不会和上下层的其他设备产生安装干涉。面板主体采用平板加单侧折边的钣金结构，主体平板部分做了平整化处理，表面做哑光喷塑处理，既可以避免金属毛刺划伤安装人员，也能减少机柜内部的光线反射，方便运维人员观察设备状态；折边结构采用90度直角折弯，折弯半径匹配常规钣金加工的工艺要求，既提升了整块面板的结构刚性，避免长尺寸面板在承载较重模块时出现中部下弯变形的问题，也能在面板插入机柜时起到导向定位的作用，减少安装对位的时间。设计过程中没有多余的冗余结构，面板上除了四角的安装固定孔外，预留了足够的平整安装面，使用者可以根据实际搭载的设备模块尺寸自行打孔固定，适配交换机、工业电源、接线端子排、测控模块等多种不同尺寸的上架式配件，不需要针对特定设备单独定制安装板。从结构强度的角度考量，板材厚度选型匹配6U尺寸的承载需求，在单侧满负载的情况下，面板的形变量控制在机柜运维允许的范围内，不会因为长期承重出现结构疲劳变形；边缘位置做了钝边处理，没有锋利的裁切毛边，符合电气柜装配的安全规范。这类面板在实际机房改造、控制柜装配项目里的使用频率很高，既可以作为独立的设备承载板使用，也可以多块组合搭配，分隔机柜内部的不同功能区域，把强电模块、弱电模块、测试模块分层隔离，避免不同类型设备之间的信号干扰，同时也能让机柜内部的走线更加规整，运维人员排查线路时可以顺着面板的分层快速定位对应设备，提升日常维护的效率。
