小空间钣金存储专用分层料架结构

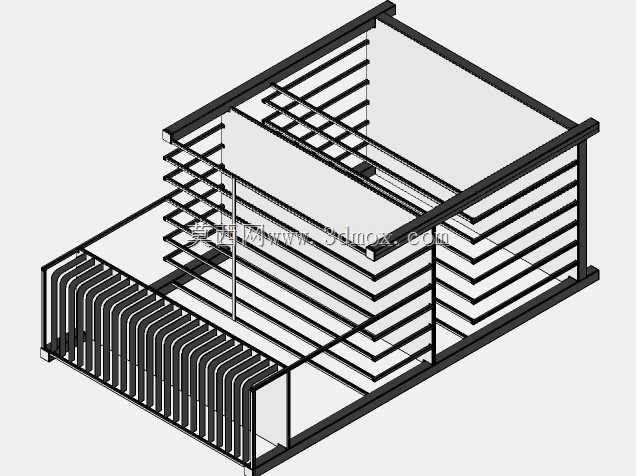

这款料架的设计初衷，是解决钣金加工车间小尺寸余料、待加工薄板的存储混乱问题，很多钣金加工现场会产生大量1/4尺寸幅面、厚度在0.25英寸以下的薄板余料，这类板材如果随意堆放在地面或者普通托盘上，不仅取料翻找耗时，还容易出现板材划伤、变形的问题，甚至会因为堆放杂乱占用车间通行空间，带来安全隐患。这款料架采用钢管焊接成型的框架结构，整体为开放式分层设计，没有额外的封闭侧板，从三个方向都可以完成取放料操作，适配车间不同工位的摆放需求，不管是靠墙放置在激光切割工位旁临时存放待加工板材，还是放置在折弯工序旁存放待折弯的半成品，都能适配现场的操作动线。设计时特意在框架连接处做了凸耳与槽位的焊接定位结构，不需要复杂的工装夹具就能完成框架的组焊，降低焊接加工的难度，同时保证整体框架的结构强度，满载存放薄板时不会出现框架变形、层架歪斜的问题。层架采用间隔排布的钢管条作为承托结构，相比整板承托，这种结构既能减少板材与承托面的接触面积，避免板材表面因为积尘、潮气出现锈迹，也能减轻料架自身的重量，方便车间内根据生产需求调整摆放位置。料架的分层间距经过针对性优化，不同层位可以存放不同厚度、不同规格的薄板，最外侧的密集条层专门用来存放厚度较薄、易变形的小型钣金件，内侧的宽间距层可以存放幅面稍大的板材，取料时不需要挪动上层物料就能直接抽出目标板材，大幅提升小批量多规格钣金物料的存取效率。安装时不需要额外打膨胀螺栓固定，整体落地放置即可保持稳定，底部框架做了齐平处理，不会突出尖锐边角刮蹭过往人员或者转运小车，适配车间内普通的环氧地坪、水泥地坪放置要求，整体外形尺寸控制在小型工位器具的范围内，不会占用过多的生产作业面积，同时兼顾存储容量与操作便利性，非常适合FabLight类管材板材加工场景下的小型物料规整存储使用。
