单轮自行车挂载式货运拖车结构设计

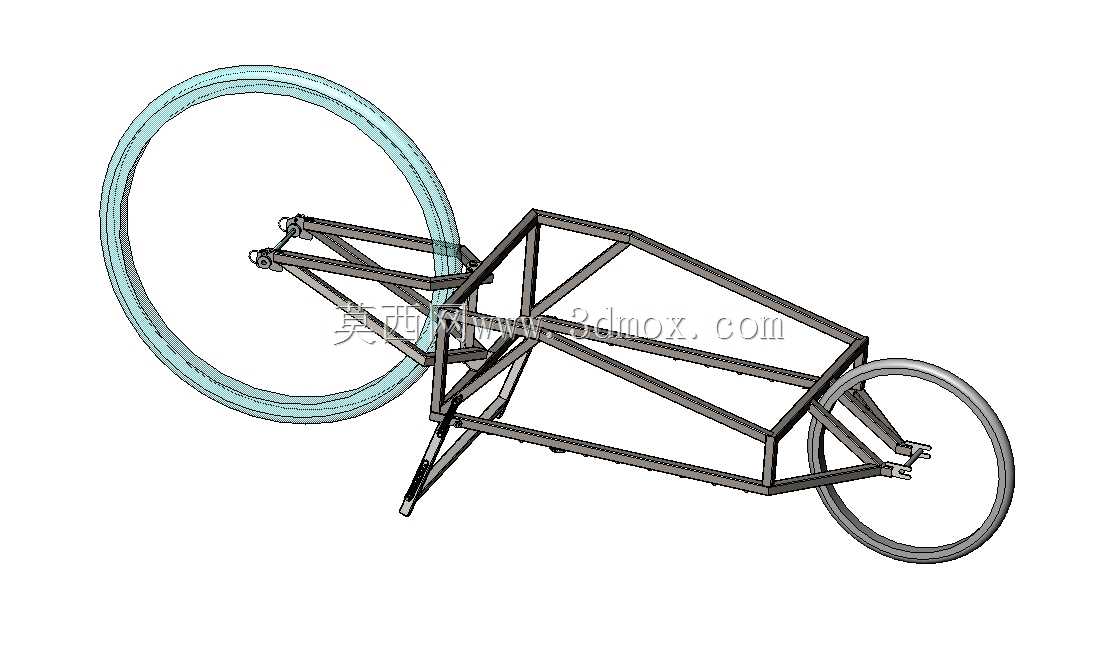

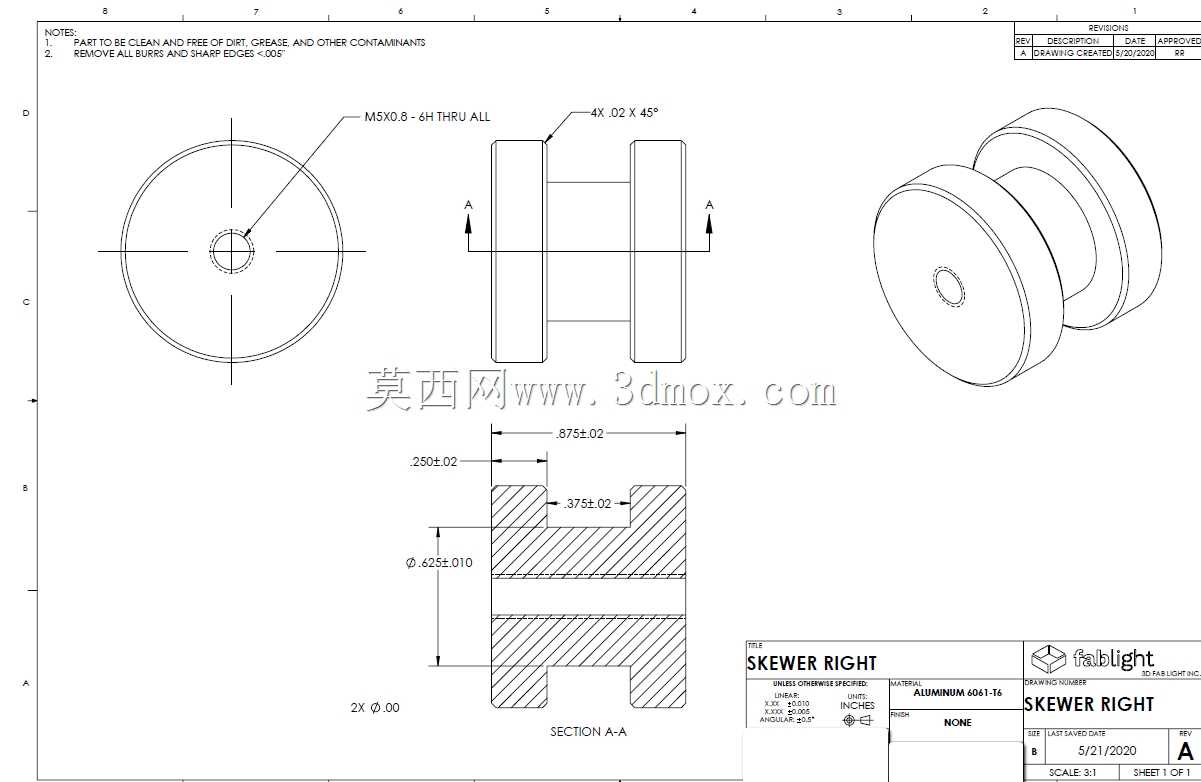

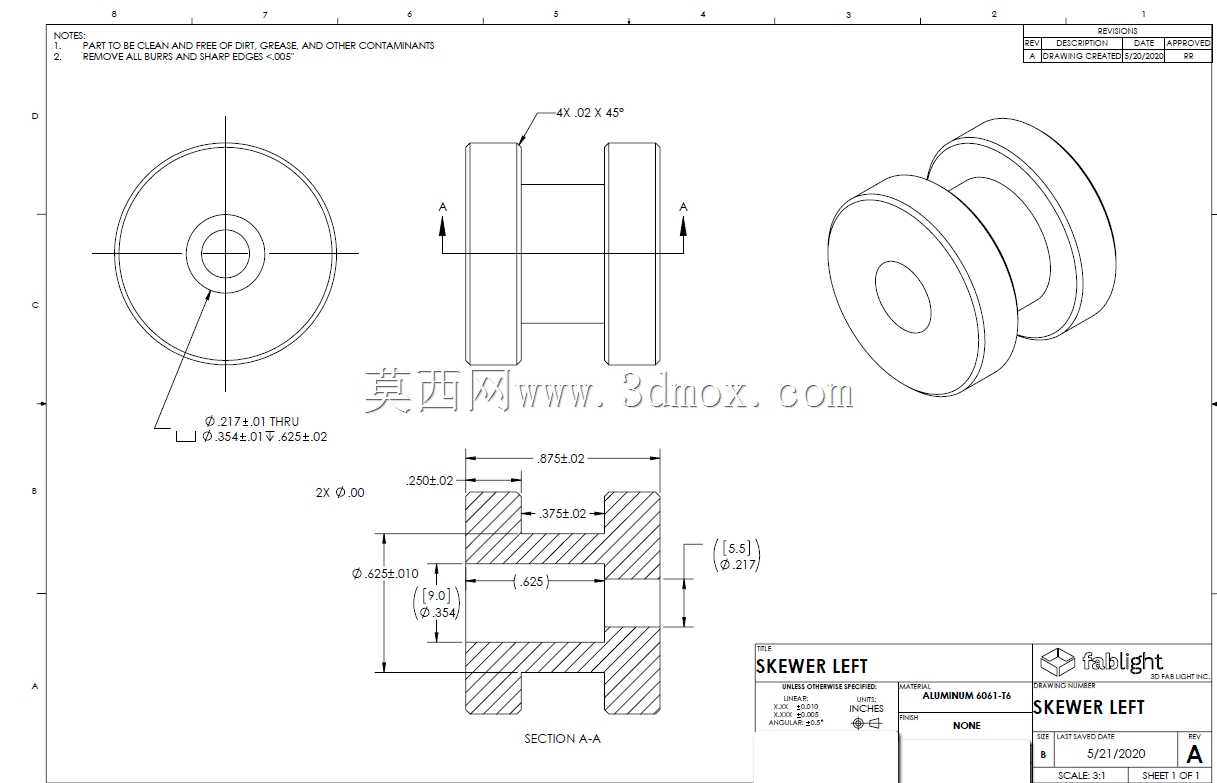

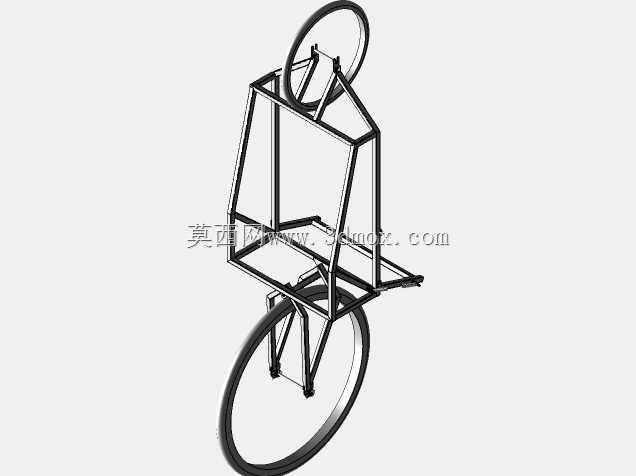

这款单轮挂载拖车主要面向自行车短途货运场景设计，可适配日常骑行时的小件物资运载需求，解决普通自行车载物空间不足、挂载不稳的问题，适用于城郊短途代步载物、户外骑行随身物资运输、日常小件物品配送等场景，相比双轮拖车转向更灵活，骑行时的跟随性更好，不会额外增加过弯时的横向宽度限制，适配多数城市非机动车道的通行空间。设计上采用方管焊接桁架式主体框架，核心承载结构选用3/4英寸规格方管制作，整体货舱的有效承载尺寸为25英寸长、18英寸宽、9英寸高，可容纳常规尺寸的收纳箱、户外露营装备、日常采购货品等物品，加工过程仅需常规管材切割、焊接及少量车削工序即可完成，不需要复杂的专用加工设备，适合小批量定制或手工制作场景。轮组适配围绕700c规格自行车轮设计，轮组与框架的安装间隙预留40mm宽度，也可通过少量尺寸修配适配多数26英寸规格自行车轮，满足不同使用者的轮组复用需求；挂载接口支持BOB快释放结构适配，仅需将原有间隙尺寸从5/8英寸调整为1/2英寸即可完成兼容，快拆结构可实现拖车与自行车的快速拆装，不需要额外工具即可完成挂载或分离操作。牵引连接部位采用150毫米规格SST M5锁串作为核心连接件，这类标准件可通过常规自行车零售渠道采购，不需要定制特殊连接件；框架底部预留M5规格螺纹孔位，可根据使用需求固定铝制板条、防滑踏板、织物面料、防水油布等不同材质的地板或围挡结构，适配不同载物场景的防护需求。管壁选型上做了分区域优化，主承载区域选用0.065英寸壁厚管材保证结构强度，非核心承载区域选用0.049英寸壁厚管材控制整体重量，最终整备重量可控制在20磅以下，不会给骑行带来过多的额外负载。拖车轮组选用16英寸前轮规格，牵引连接点与轮轴的轴向间距设置为100毫米，保证骑行转向时拖车的跟随稳定性，避免出现转向甩尾或轮组剐蹭框架的问题；框架上配套的五金件、衬套、弹簧、磁吸固定件均选用市面通用标准规格，带有对应麦克马斯特零件号，可直接采购标准件完成装配，不需要单独定制非标零件，降低整体制作成本与维护难度。
