自行车车把连接手柄架结构设计

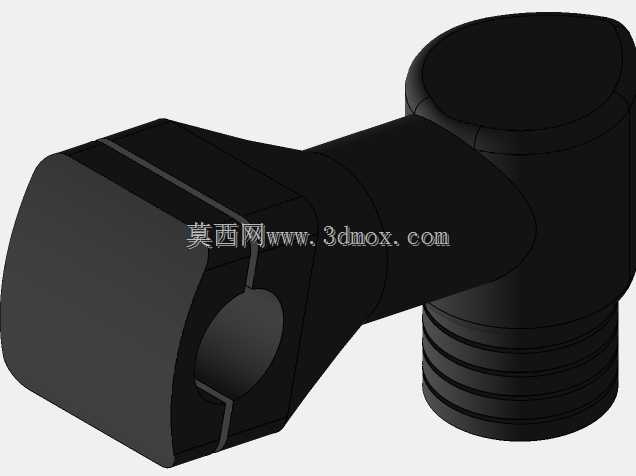

这款手柄架属于自行车操控系统的连接类结构件，日常骑行场景中，它承担着衔接车把立管与外置操控手柄的核心作用，在通勤车、山地车以及休闲折叠车的改装、原厂装配场景中都有适配空间，部分定制款休闲吧台改装件也会采用同结构逻辑的连接座来拓展车把挂载空间。从结构设计逻辑来看，该零件采用一体成型的实体结构，一端为带内孔的方型夹持座，内孔尺寸匹配常规车把横管的标准外径，夹持面预留了收紧开槽，安装时通过锁紧螺栓挤压开槽间隙，即可实现与管材的抱紧固定，避免骑行过程中出现手柄偏转、移位的问题，夹持座的边角做了圆弧过渡处理，既能够减少应力集中带来的断裂风险，也能避免装配时锐边划伤操作人员或骑行者。零件另一端为带外螺纹的圆柱连接端，螺纹规格匹配通用手柄的内螺纹安装孔，无需额外加工转接件即可直接完成手柄的旋接固定，螺纹段的长度经过精准核算，既保证足够的啮合牙数来承受骑行过程中的颠簸载荷，也不会因为螺纹过长导致手柄安装到位后出现虚位。中间的衔接段采用变径过渡结构，根据受力仿真的应力分布结果调整了不同位置的壁厚，在握持受力最大的衔接根部做了加厚处理，整体重量控制在合理区间，不会额外增加车把部位的负重。安装边界方面，该零件的夹持座宽度适配常规车把的安装空间，不会与车把上的刹把、变速指拨产生安装干涉，螺纹端的外径尺寸与手柄安装座的沉孔完全匹配，装配后衔接面完全贴合，不存在凸起缝隙，能够避免雨水、灰尘进入连接缝隙造成锈蚀问题。实际使用过程中，该结构能够稳定传递手部操控的转向力，在颠簸路面骑行时，连接部位不会出现松旷异响，夹持结构的抱紧力经过实测，能够承受超过常规骑行载荷三倍的径向拉力，不会出现滑脱风险。建模过程中对所有配合面做了公差匹配，夹持内孔采用H7级公差适配标准管材外径，螺纹段采用6g级公差保证与标准内螺纹件的互换性，所有过渡圆角的尺寸都经过应力校核，避免长期交变载荷下出现疲劳裂纹。
