三款异形储液瓶与浮子结构造型

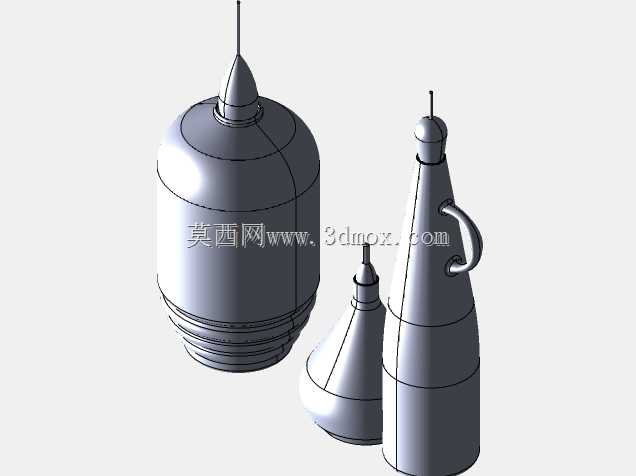

　　这套三维造型围绕三类不同轮廓的储液瓶体与配套浮子展开，建模过程中先从回转类基础特征切入，再逐步叠加瓶口密封段、底部堆叠环槽、侧置握持把手等局部结构，所有曲面过渡均按照实际注塑或吹塑成型的拔模逻辑处理，避免出现壁厚突变、尖角倒扣等无法落地的造型缺陷。

　　从现场使用场景来看，这类瓶体与浮子组合常出现在小型液位观测装置、教学流体演示台、日化灌装试样容器以及实验室简易储液单元中。粗胖款瓶体主体为大容积圆柱回转结构，上下两端采用椭圆封头收束，瓶口位置设置多级锥形导向座，顶端细长探杆可作为液位触发杆或者浮子导向限位杆使用；瓶底外圈加工有多道平行环槽，既可以在立式放置时增加底部与支撑台面的摩擦阻力，也能作为堆叠定位的配合止口，多个同规格瓶体上下叠放时，环槽可嵌入下方瓶体的顶部轮廓，减少储运过程中滑移倾倒的概率。

　　窄长带把手款瓶体整体为锥度收窄的细长造型，从底部大直径段向上逐步收缩至细颈瓶口，侧部一体化成型的弧形把手完全贴合人手握持的弧度，把手两端与瓶身的衔接位置做了大圆角过渡，既消除了应力集中隐患，也避免清洁时残留污渍死角。这类细长轮廓在实际产线中多用于小容量液体的定量取用场景，锥度内壁可以让低粘度液体完全汇聚至底部出口，减少残液挂壁；瓶口的小圆头封盖与细探杆配合，可在封闭储运时封堵内孔，需要接入管路时拆除封盖即可对接快插接头。

　　中间尺寸最小的锥台浮子整体为中空回转结构，底部大直径端面提供浮力支撑，向上收窄的锥顶可在液位上升时嵌入上方阀座，实现液位通断的机械触发。浮子的壁厚按照浮力测算结果均匀分配，整体重心落在几何中心偏下位置，在液面波动时不会出现侧翻卡滞；外轮廓无突出棱角，在瓶体内腔上下浮动时不会刮擦内壁。

　　建模时三款零件的装配边界经过同步校核：浮子的最大外径小于对应瓶体内腔最小截面直径，单边预留合理活动间隙，浮子顶端探杆的行程上限与瓶口导向孔的长度匹配，浮动全程探杆都不会从导向孔中脱出；带把手瓶体的把手外轮廓超出瓶身主体圆柱面，在排布设备安装孔位时，需要在瓶体侧部预留对应的操作空间，避免把手与周边机架、管路发生干涉。粗胖瓶体的底部环槽定位结构，适配工作台面上的限位凹槽，安装时无需额外抱箍即可完成径向固定；瓶口锥形密封面的锥度与常用橡胶密封圈的压缩量匹配，装配后可承受常规储液场景下的静压不渗漏。

　　整套造型的曲面拆分逻辑兼顾渲染展示与结构验证需求，所有回转面、扫掠把手、环槽特征均保留完整参数化历史，后续调整容积、浮子浮力或者瓶体高度时，可直接驱动草图尺寸更新，无需重新搭建曲面，能够快速衍生出不同容量、不同安装接口的系列化储液与液位控制构件。
