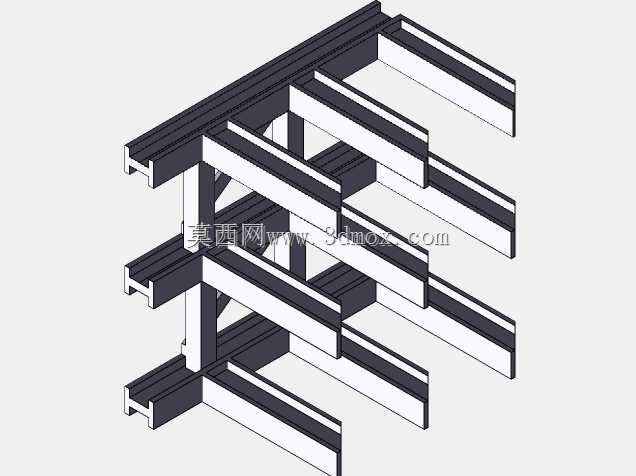

多层型材组合式工业机架悬臂结构

在车间物料暂存、生产线旁工具挂载、自动化工作站外设承载这类场景里，这类多层型材组合的悬臂机架是非常实用的承载结构，区别于落地式整柜机架，它依托主立柱侧装固定，不需要占用地面通行空间，对于车间通道狭窄、工位旁需要分层挂载工装或料盒的场景适配性很强。从结构设计逻辑来看，主承载梁采用H型截面型材拼接，垂直方向的立柱作为主受力支撑，每层悬臂梁与主立柱之间通过斜向型材做三角加强，抵消悬臂端加载后产生的下弯力矩，避免长期承重出现连接部位形变。每层悬臂的伸出长度保持统一，相邻层的垂直间距经过载荷排布优化，既不会因为层距过小限制挂载物品的高度，也不会因为层距过大浪费垂直方向的安装空间，主立柱背部预留的安装孔位可以直接和车间侧墙的预埋钢板、或者立式设备的侧装基准面配合，安装时只需要保证主立柱的垂直公差在千分之二以内，就能保证各层悬臂的水平度，避免放置的物料出现滑移。这类悬臂结构不需要额外做焊接处理，所有型材连接部位都采用标准紧固件锁紧，后期如果需要调整层间距、或者增减悬臂数量，只需要松开对应位置的紧固件就能重新排布，适配不同尺寸的承载需求。在实际使用中，这类结构单根悬臂的额定承载需要结合伸出长度核算，当悬臂伸出长度超过八百毫米时，需要在悬臂末端增加斜拉支撑连接到上层主横梁，进一步降低悬臂根部的剪切应力，日常使用中要避免在悬臂最外端集中加载超过设计阈值的重物，防止长期载荷下型材出现塑性形变。结构的所有型材棱边都做了倒角处理，避免安装和使用过程中剐蹭操作人员或者物料外包装，连接部位的紧固件端头都隐藏在型材槽内，不会突出结构表面形成安全隐患。
