齿条齿轮式转向传动机构总成结构

项目分类:3D模型 发布时间:2021-08-17 ID:234221

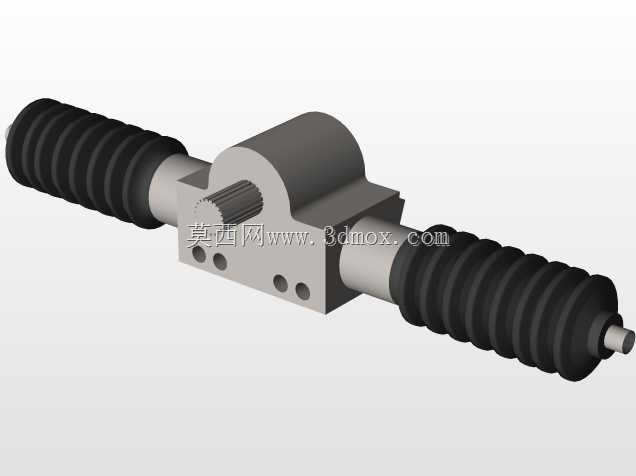

  • 齿条齿轮式转向传动机构总成结构

该结构为齿轮齿条啮合式的直线传动执行部件,核心功能是将输入轴的旋转运动转化为横向往复直线输出,常见于小型非道路车辆、巴哈越野赛车的转向系统中,也可移植到轻载自动化输送线的工位横移机构、小型工装的直线调节单元中使用。从结构设计逻辑来看,中间的铸铝壳体承担核心承载作用,壳体内部预留齿轮安装腔,输入齿轮轴通过轴承定位在壳体上部,与壳体内贯穿布置的齿条形成无侧隙啮合,啮合区域周边预留的多个通孔为壳体安装固定孔,可通过螺栓将整个总成固定在安装基座或车架前横梁上,安装孔的位置公差直接决定齿轮齿条的啮合间隙,建模时需严格控制孔位同轴度与端面垂直度,避免装配后出现卡滞、啮合异响问题。齿条两端延伸出的光轴段为输出连接端,端部预留的螺纹结构用于连接转向横拉杆或执行端连接件,光轴与壳体之间设置有导向衬套,为齿条往复运动提供径向支撑,降低运动过程中的径向窜动。两端的波纹橡胶防尘套采用褶皱式结构设计,可随齿条的伸缩行程自由形变,完全覆盖齿条外露的光轴段与啮合区域,避免户外行驶或车间作业时的泥沙、粉尘、切削液进入壳体内部磨损齿面与衬套,防尘套两端通过卡箍分别固定在壳体端面与齿条端部的连接轴上,密封可靠性直接决定部件的整体使用寿命。从安装边界来看,整个总成的横向总长度适配小型车辆前轮轮距的安装空间,壳体的径向尺寸避开了周边悬架摆臂、制动管路的布置空间,齿条的有效行程满足转向轮最大转角的位移需求,不会出现行程到顶时的机构硬冲击。建模过程中对齿面啮合区域做了等间隙配合处理,壳体的安装面做了平面度约束,两端导向衬套的内孔与齿条外圆采用间隙配合,既保证运动顺畅,又能控制径向间隙避免传动虚位,这类结构在轻载直线传动场景中传动效率高、结构紧凑,相比丝杠传动成本更低、响应速度更快,适合对传动精度要求中等、载荷不大的往复运动场景,实际选型时可根据所需输出力大小调整齿条模数与齿宽,匹配对应的输入齿轮参数即可适配不同的传动比需求。
