36×96英寸晶圆厂机架支撑套件

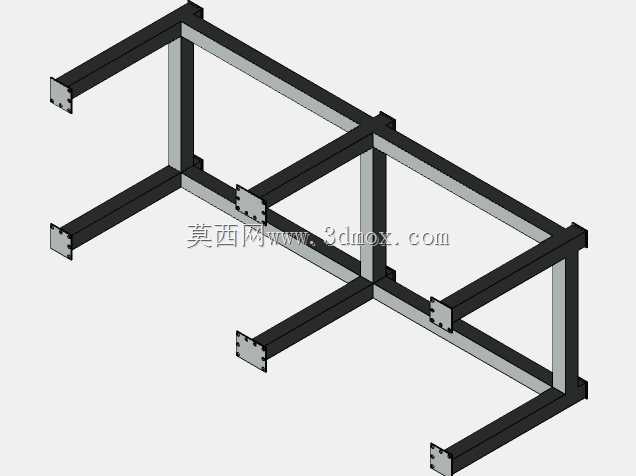

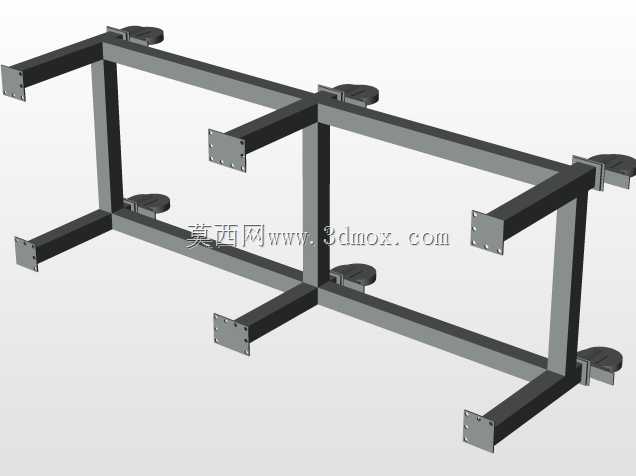

这套支撑框架结构，是面向晶圆厂生产模块配套设计的承载安装构件，适配36英寸×96英寸规格的晶圆厂功能模块安装需求，在半导体制造车间的产线搭建场景中，承担模块承重、定位固定、管线排布依托的核心作用。从结构设计逻辑来看，整体采用矩形管材拼接的框架式构型，没有冗余的装饰性结构，所有杆件的排布完全围绕承载受力与安装便利性展开：横向主杆件承担模块的垂直载荷传递，纵向连接杆件强化整体框架的抗扭刚度，避免长跨度框架在设备运行振动下出现形变偏移，向外延伸的支臂结构预留了与厂内固定基座、相邻模块的对接接口，端部的连接位做了标准化的安装孔位设计，能够直接与现有产线的固定点位匹配，无需现场二次扩孔加工。在安装边界的考量上，框架的整体外轮廓尺寸严格适配对应规格晶圆模块的安装空间，支臂的伸出长度经过反复校核，既保证模块安装后有足够的操作维护空间，又不会额外占用车间内的通行与管线排布通道，框架的杆件间距避开了模块底部的管线接口、散热风口位置，不会对模块的正常运行造成干涉。实际应用中，这类机架套件不需要复杂的现场焊接作业，所有构件都在加工阶段完成了表面防腐处理与孔位精加工，现场仅需通过标准紧固件即可完成组装，大幅缩短半导体产线的搭建调试周期，同时框架的模块化结构也方便后续产线调整时的拆解移位，重复利用率远高于现场焊接的固定支架。结构受力层面，设计阶段针对晶圆厂车间内常见的设备微振动、地面沉降差等工况做了强化，杆件的壁厚选型经过载荷校核，在保证整体轻量化的前提下，长期承载不会出现下挠变形，连接节点处采用了加强角件补强，避免长期受载后节点松动导致的框架精度偏移，完全满足半导体生产场景对安装基座稳定性的严苛要求。
