齿轮齿条驱动式往复作业工作台结构

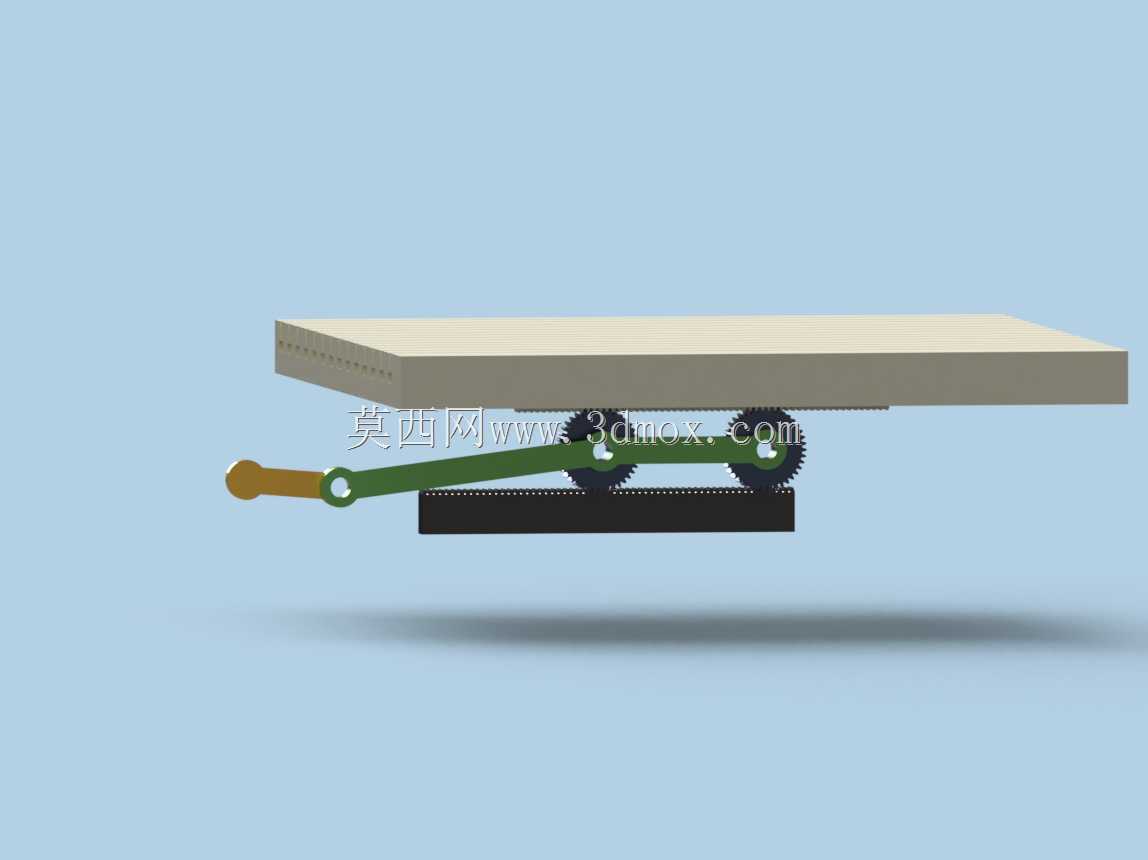

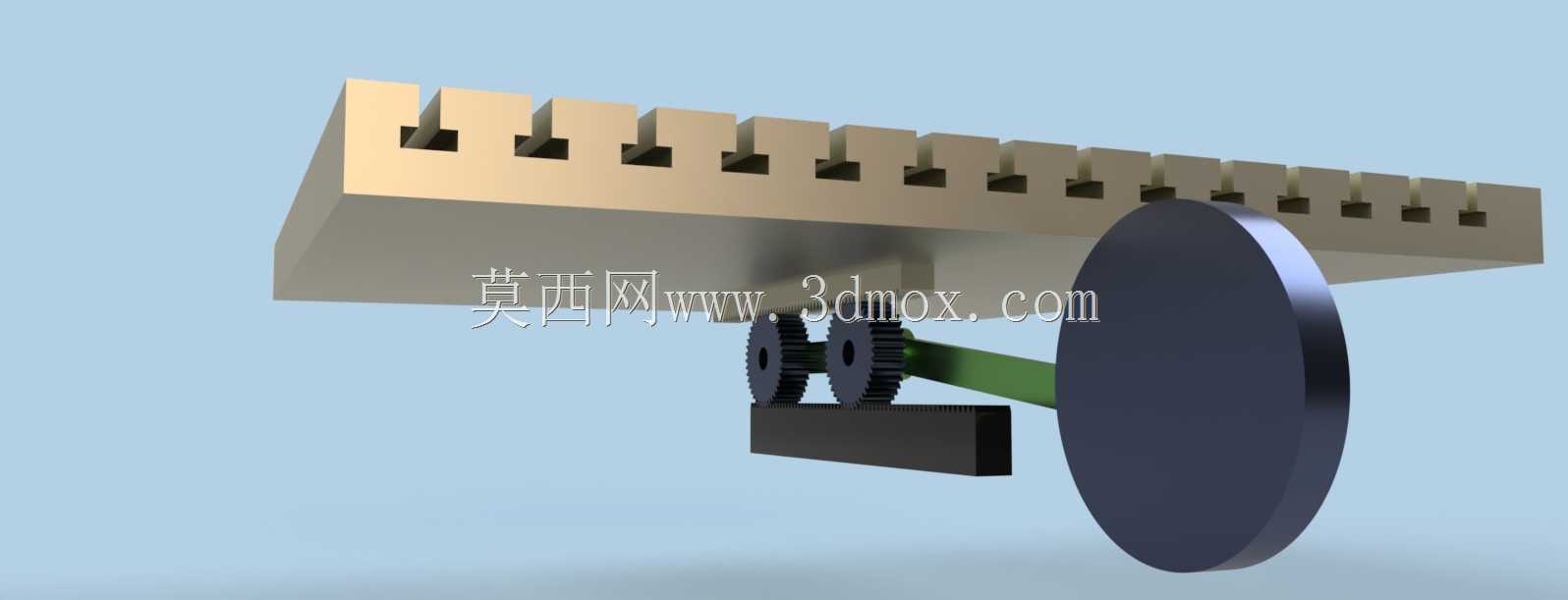

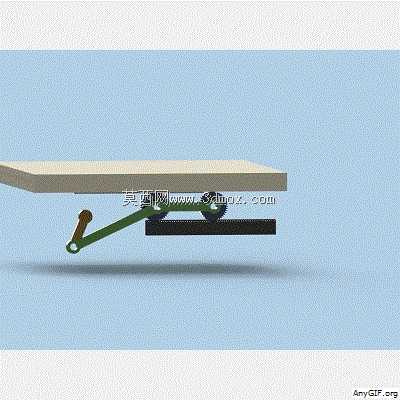

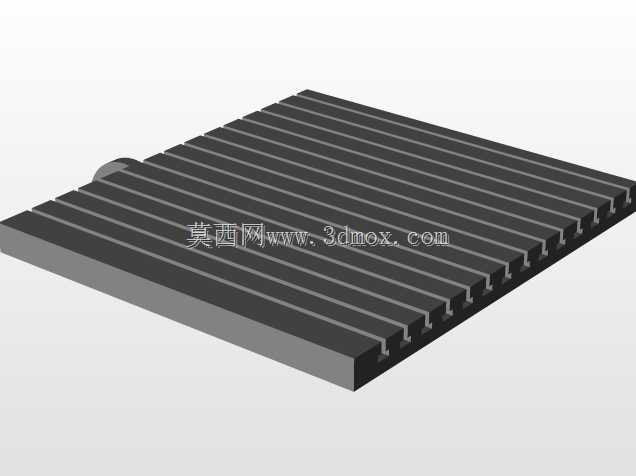

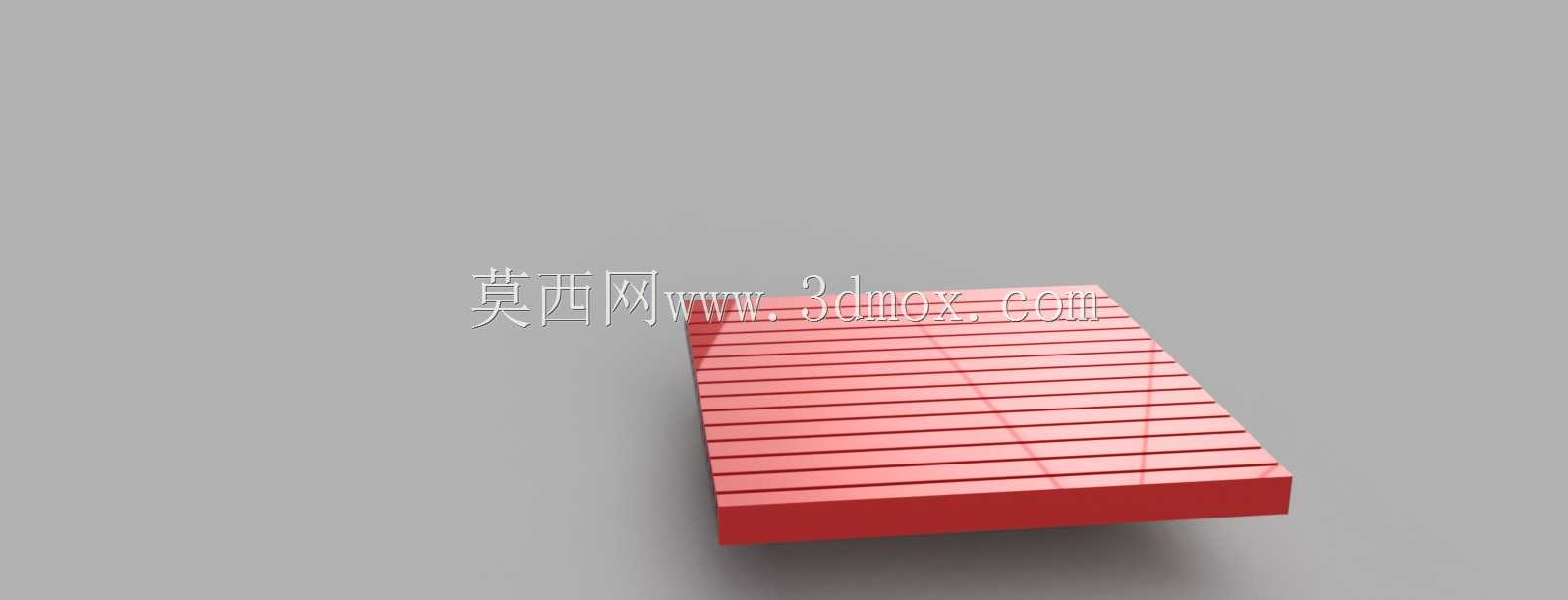

这款往复作业工作台采用齿轮齿条啮合作为核心传动形式，在小型零件研磨、工件平面熔合粘接、工装夹具移位等工位场景中适配性极强，可直接集成到半自动装配线、小型工件打磨工位、精密零件贴合工序中使用，替代传统人工推拉的作业模式，降低作业人员重复动作的劳动强度，同时保证往复行程的一致性，避免人工移位带来的位置偏差。从结构设计逻辑来看，整体采用平面台板作为工件承载面，台板底部通过线性支撑结构与底部基座连接，保证台板往复运动过程中无上下方向的窜动，台板平面的平面度公差可控制在普通工装适用范围内，满足常规小型零件放置、夹具安装的平面度要求。传动部分将齿轮安装在驱动摇臂的转轴端，齿条固定在台板底部的安装槽内，摇臂摆动时齿轮沿固定齿条滚动，带动台板沿导轨方向做直线往复运动，传动比稳定，无滑动传动的打滑问题，手动驱动时操作力可通过摇臂长度调整，适配不同操作力度的作业需求。安装边界方面，整体结构的基座预留了标准的工装安装孔位，可直接通过螺栓固定在标准型材机架或者机床工作台面上，不需要额外加工定制连接结构；台板表面预留了T型槽或者螺纹孔安装位，可直接固定通用夹具、工件定位块，不需要对台板进行二次加工即可投入使用。外形尺寸上，整体结构紧凑，台板的有效承载面积可覆盖大部分小型精密零件的加工、装配需求，往复行程可通过调整摇臂的摆动角度限位进行微调，适配不同长度工件的作业行程需求，不需要更换核心传动零件即可完成行程调整。在实际使用场景中，这类结构不需要外接动力源，仅通过手动操作即可完成稳定的往复移位，适合无气源、无电源的临时作业工位，或者小批量试生产的作业场景，结构维护简单，仅需定期在齿轮齿条啮合面、导轨滑动面加注润滑脂即可保证长期运行顺畅，无复杂的电气、气动元件故障点，日常维护门槛极低，适合小型加工车间、教学实训场景下的机构演示与实际作业使用。台板的承载能力可通过调整底部导轨的支撑间距、齿轮齿条的模数进行适配，常规参数下可满足十公斤级以内工件的承载需求，覆盖大部分小型零件加工、装配的载荷要求。
