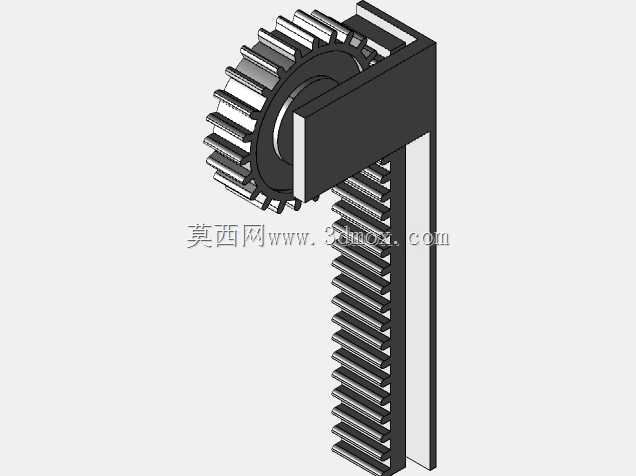

直齿圆柱齿轮与配套齿条啮合传动结构

这套齿轮齿条啮合结构，是直线运动与旋转运动相互转换场景里最常用的传动形式之一，在各类需要精准直线位移的设备中都能见到它的身影，比如自动化生产线的工位横移机构、机床的进给轴传动、升降设备的竖直驱动单元、物流分拣线的小车行走机构，甚至是一些重型设备的舱门启闭结构里，都能找到这类传动副的应用。从设计逻辑来看，这套结构采用标准直齿齿形设计，齿轮的齿廓为渐开线，能保证啮合过程中瞬时传动比稳定，不会出现传动卡顿或者速度波动过大的问题，齿条的齿距与齿轮基节完全匹配，啮合侧隙控制在合理区间，既不会因为侧隙过大出现反向传动空程，也不会因为侧隙过小导致啮合卡滞、磨损加剧。齿轮部分采用辐板式结构，中心预留了轴安装孔与键槽位，方便与驱动电机输出轴或者传动轴直接连接，安装时需要保证齿轮轴线与齿条长度方向的垂直度，同时要控制齿轮与齿条的中心距在公差范围内，避免出现齿面接触偏载的问题。齿条为长条形直齿结构，背面为平整安装基准面，预留了沉头安装孔位，可以直接固定在设备的移动部件或者机架基准面上，安装时需要找正齿条的直线度，保证整根齿条的齿向与运动方向平行，避免运行过程中出现齿轮啃齿、磨损不均的问题。在实际选型应用时，需要根据负载大小、运行速度、传动精度要求匹配对应的模数与齿宽，这套结构的齿部参数完全符合通用机械传动标准，互换性较强，不需要额外定制特殊刀具就能完成加工，后期维护更换配件也十分方便。啮合过程中，齿轮的转动会带动齿条做直线运动，反过来齿条的直线移动也能驱动齿轮转动，传动效率相比丝杠传动在长行程场景下更有优势，不会因为丝杠长度增加出现下垂、临界转速降低的问题，适合长距离的直线传动场景。设计时还考虑了润滑空间，齿面之间预留了足够的润滑脂存储间隙，日常维护时可以直接在齿面涂抹润滑脂，降低齿面磨损，延长整套传动副的使用寿命。安装边界方面，齿轮的外径、齿宽，齿条的截面尺寸、长度都可以根据实际设备的安装空间做适配调整，这套基础结构可以直接作为通用传动单元嵌入到各类设备的整体设计中，不需要重新做齿形的参数计算，能大幅缩短结构设计的周期。
