齿轮齿条传动壳体结构设计方案

项目分类:3D模型 发布时间:2021-08-17 ID:234261
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案
  • 齿轮齿条传动壳体结构设计方案

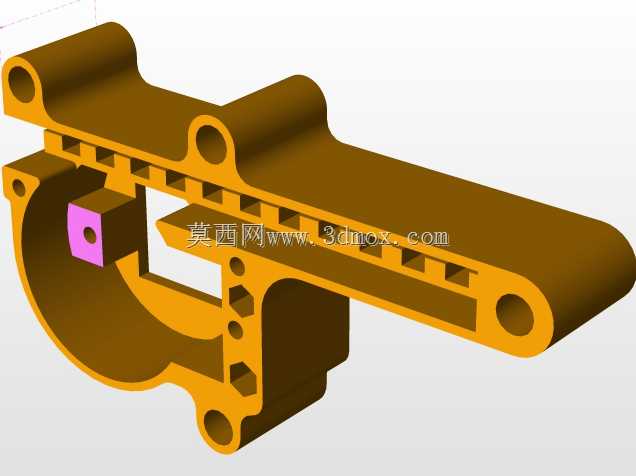

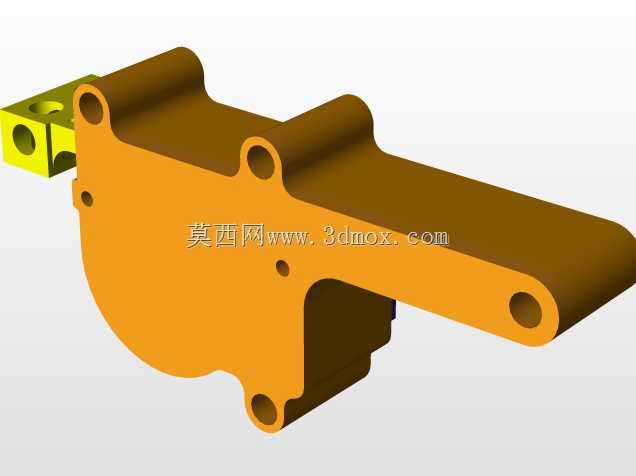

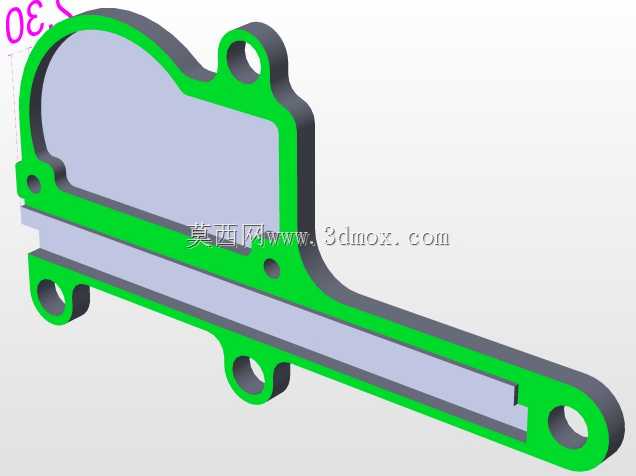

在轻载直线往复传动的实际应用场景中,这类集成式齿轮齿条传动壳体常被用于小型自动化送料机构、工位切换滑台、轻型检测设备的位移驱动单元,区别于分体式安装的齿轮齿条组件,该结构将齿条的导向容腔、齿轮的安装避让空间、整体的固定安装位整合在单一壳体零件上,能大幅降低现场装配的同轴度、平行度调试难度,减少装配环节的累计误差。从实际功能来看,该结构的长条状容腔用于容纳直线往复运动的齿条,端部的圆弧避让区用于容纳与齿条啮合的传动齿轮,壳体边缘的绿色密封压合面用于安装密封胶条,可适配有少量粉尘、切削液飞溅的车间作业环境,避免杂物进入啮合区域造成齿面磨损卡滞。设计过程中首先确定了齿轮与齿条的中心距边界,以此反推端部圆弧区域的内径尺寸,保证齿轮转动时不会与壳体内壁发生干涉,同时预留0.8mm的间隙容纳润滑脂的存储空间;长条状的齿条容腔宽度按照齿条的齿顶宽加双侧0.3mm的导向间隙设计,既保证齿条滑动时不会出现卡滞,也能避免间隙过大造成啮合侧隙超差,影响传动定位精度。安装边界方面,壳体上分布的多个带凸台的安装孔,分别对应齿轮端的固定点位、齿条中段的支撑点位、壳体末端的锁紧点位,凸台结构做了3mm的加高处理,避免安装时螺栓锁紧力直接作用在薄壁密封面上造成壳体变形,同时所有安装孔的孔位公差按照H7级精度设计,能保证与设备安装面的定位销配合时,整体传动组件的平行度误差控制在0.1mm/m以内。实际使用中,该结构可适配2N负载级别的轻载传动场景,齿条在容腔内做直线运动时,壳体本身兼具导向、防护、固定三重作用,不需要额外加装齿条导向导轨,能有效压缩整套传动机构的占用空间,在小型桌面自动化设备、实验室轻型位移装置上的适配性较强。设计时还特意将壳体的壁厚做了差异化处理,啮合受力区域的壁厚设置为4mm,非受力的密封边缘壁厚设置为2.5mm,在保证整体结构刚性的前提下尽可能降低零件自重,同时壳体外侧的圆弧过渡结构避免了应力集中,在频繁往复运动的工况下能减少结构疲劳损坏的概率。
