大疆精灵4遥控器平板延长支架结构

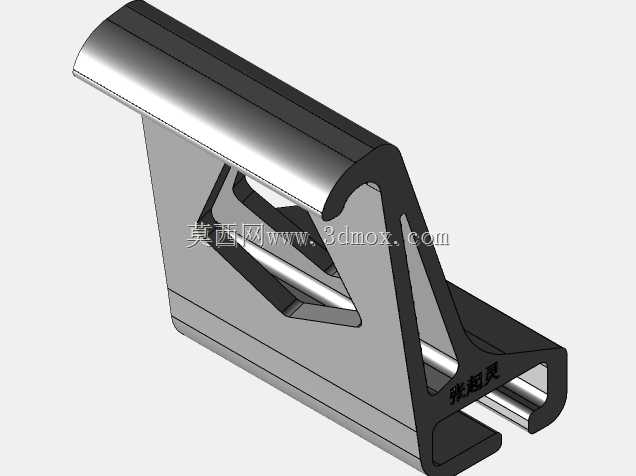

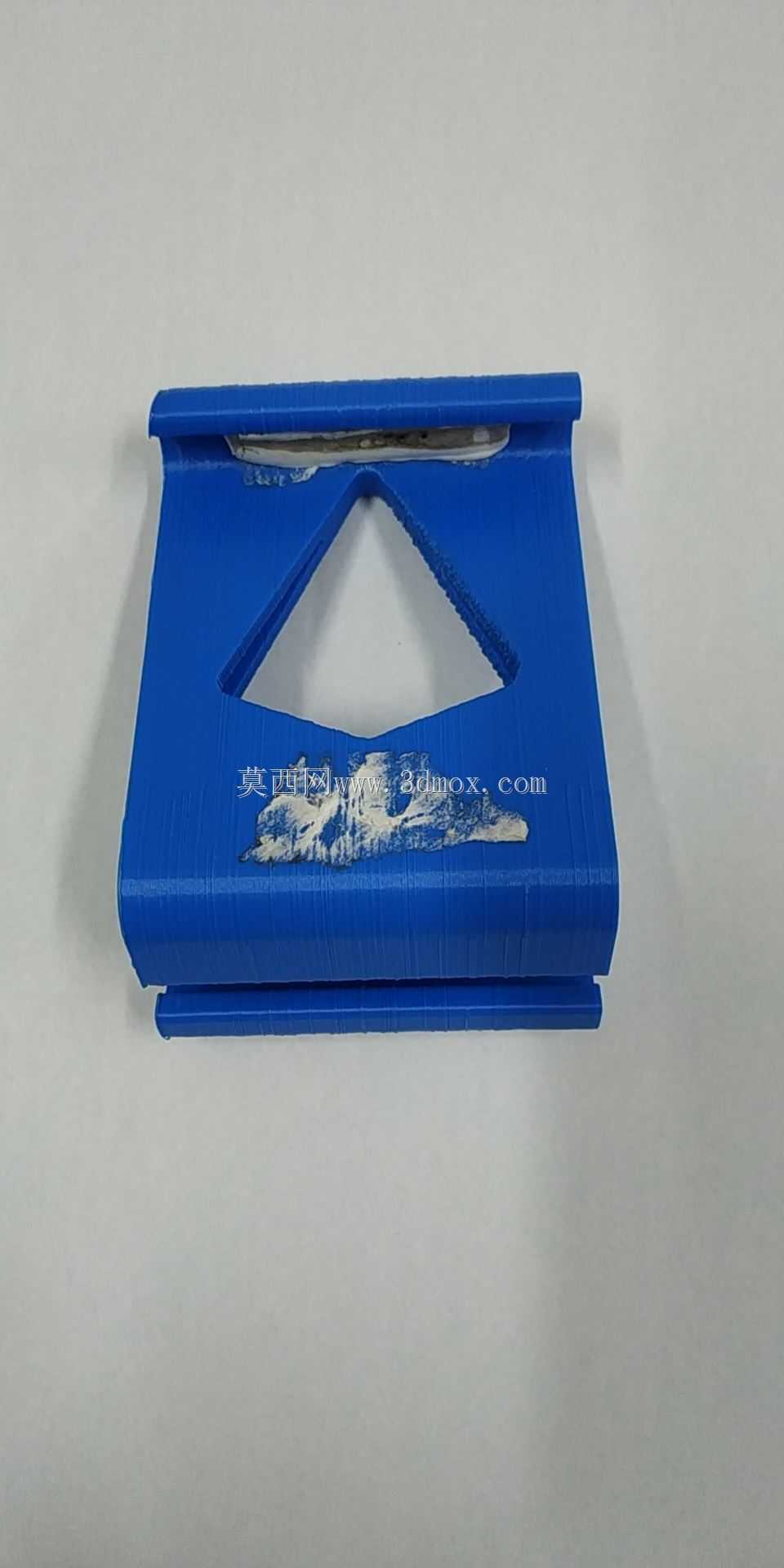

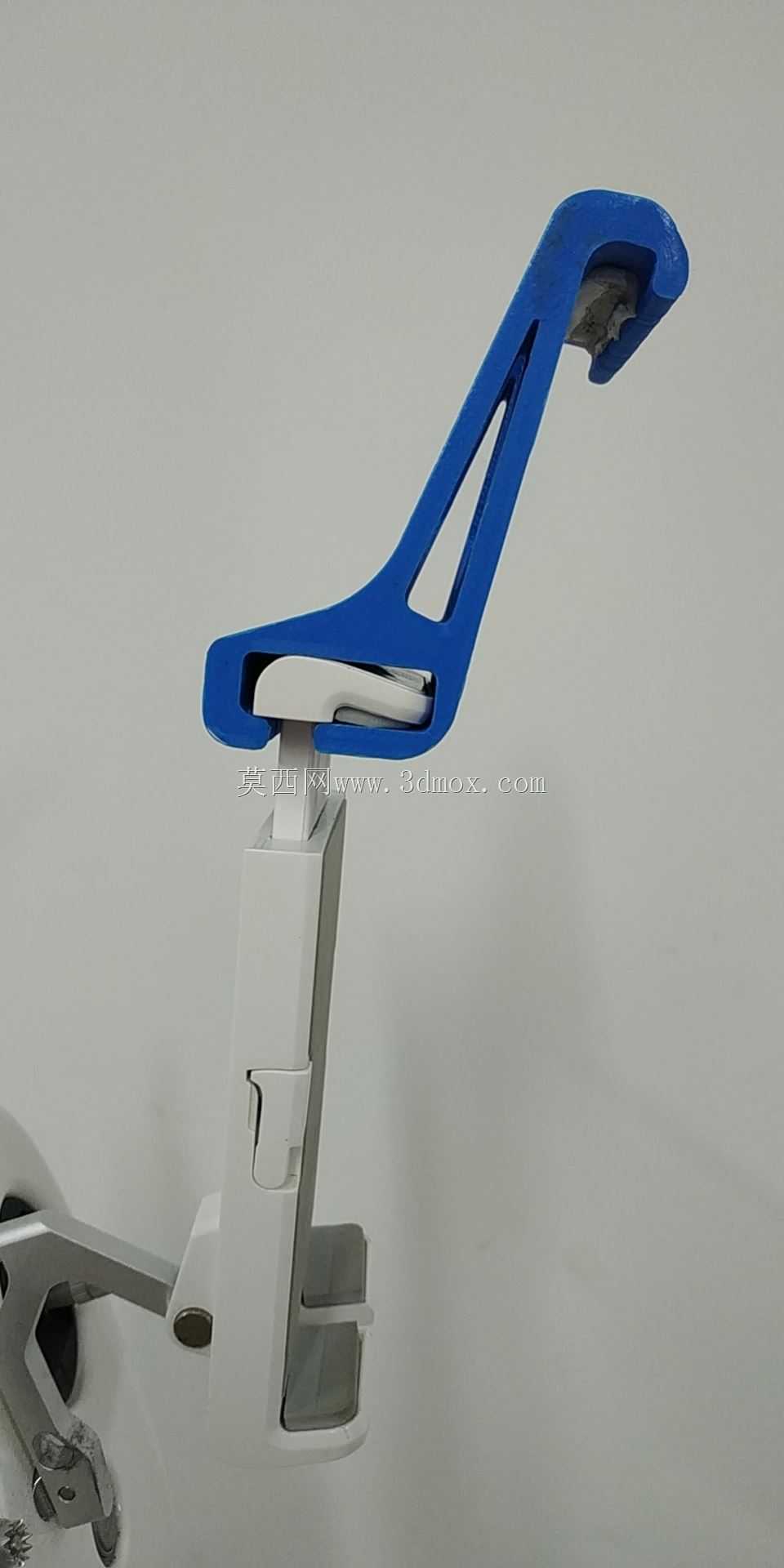

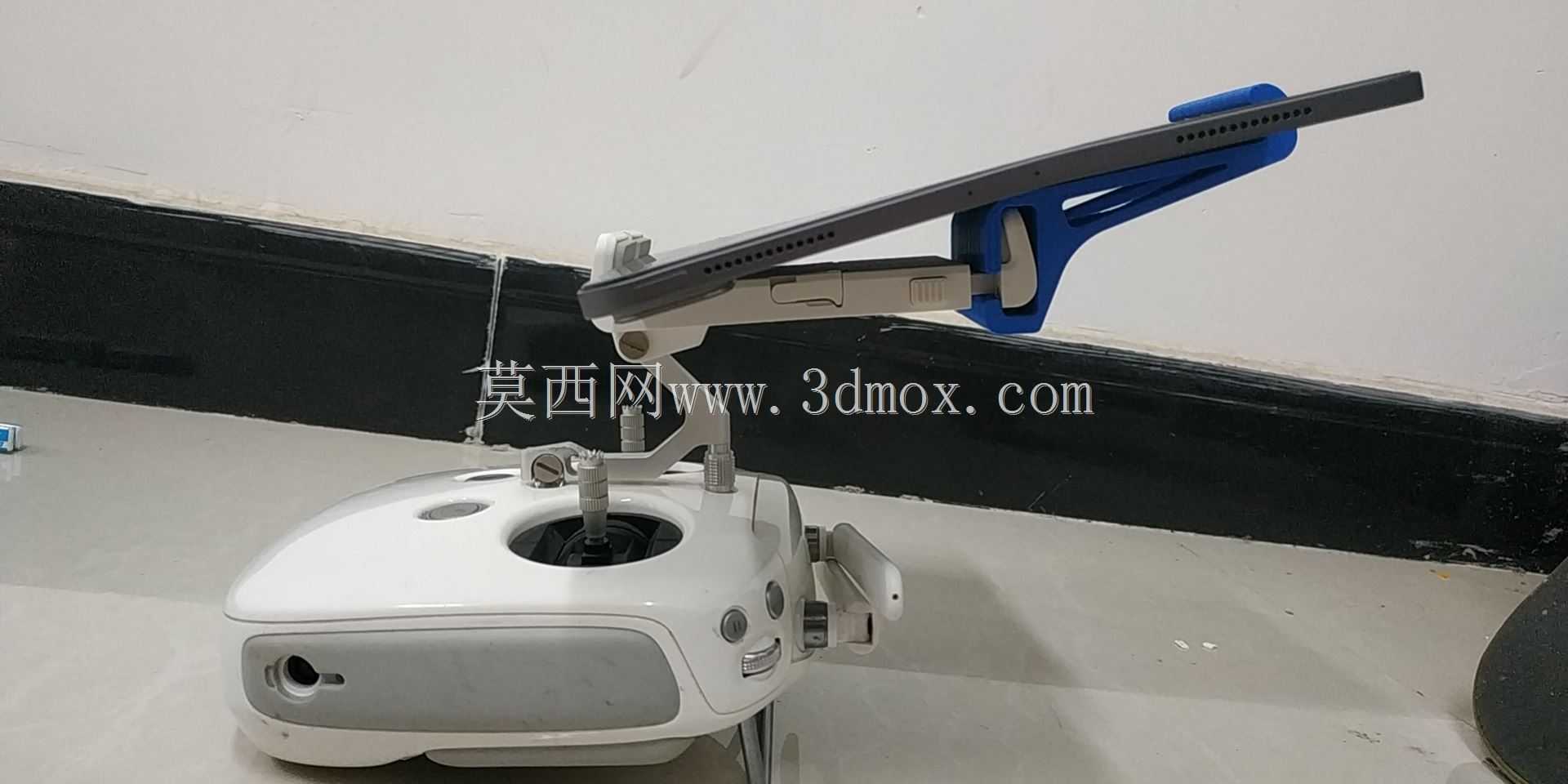

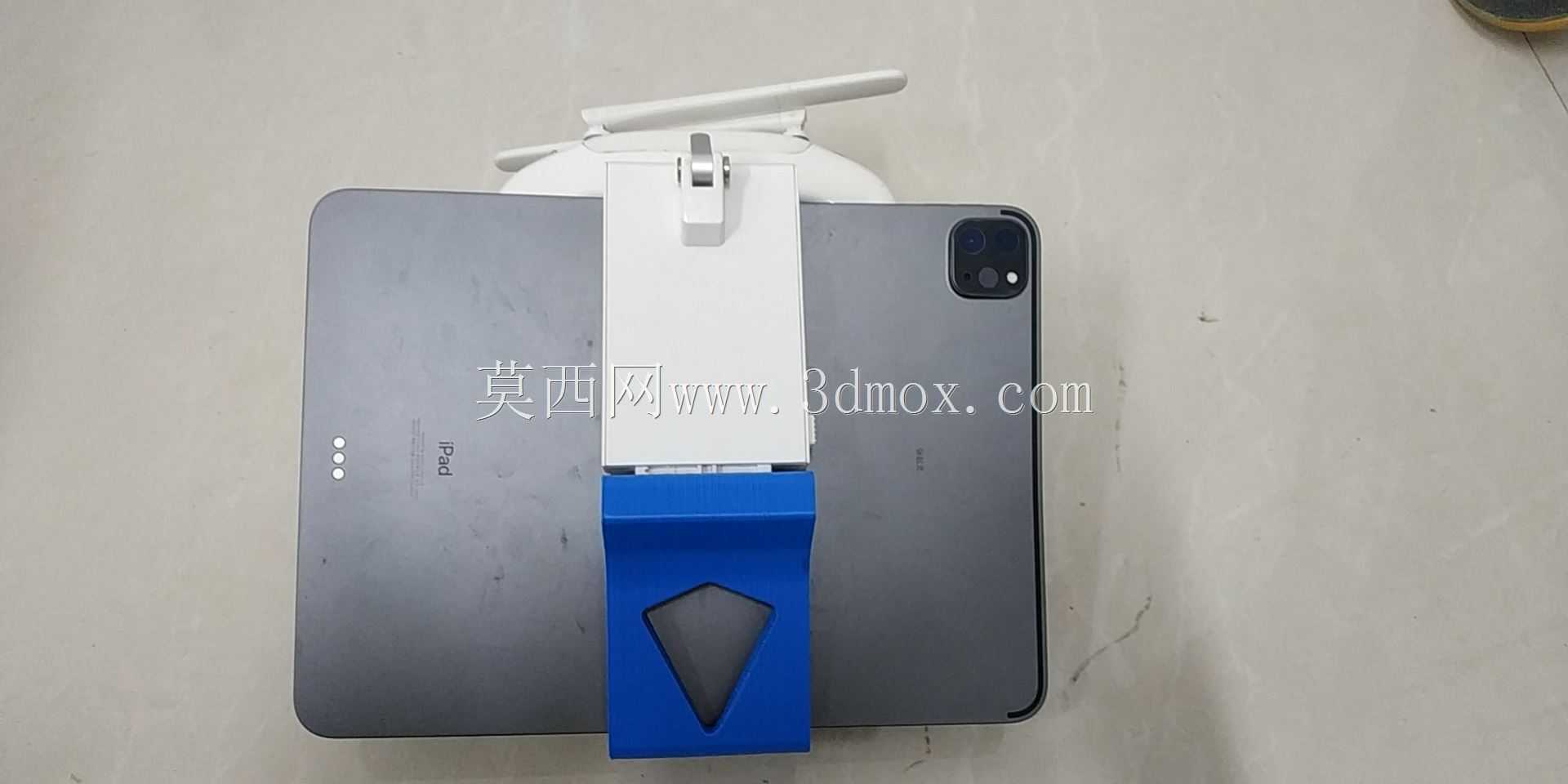

该结构为适配大疆精灵4系列遥控器设计的平板安装延长架，主要面向户外航拍作业场景，解决原厂遥控器仅适配小尺寸手机、无法稳固搭载大尺寸平板的使用痛点，在航测、巡检、影视航拍等需要大屏监看画面的作业场景中，能够为操作人员提供更清晰的实时图传视野，降低长时间低头盯小屏幕带来的视觉疲劳，提升作业过程中的操作精准度。从功能特性来看，支架整体采用快装式夹持设计，与遥控器本体的连接端采用贴合遥控器顶部安装位的仿形定位结构，无需额外打孔或改装原厂遥控器，安装时直接对准遥控器顶部的预留安装柱锁紧即可，不会对遥控器原有结构造成破坏，拆装过程可在数秒内完成，方便作业人员根据使用需求快速切换手机、平板两种监看设备。夹持端采用自适应宽度调节结构，可适配不同厚度、不同宽度的主流平板设备，接触平板的位置设置有软质缓冲垫，避免夹持过程中刮花平板边框，同时提升夹持摩擦力，在户外遇到阵风、设备轻微晃动的工况下也能保证平板固定稳固，不会出现松脱滑落的问题。设计过程中优先考虑了操作视线的合理性，支架整体做了抬升与角度前倾处理，安装后平板屏幕的中心高度与操作人员坐姿、站姿状态下的视线高度基本齐平，无需刻意低头或抬臂调整视角，长时间作业也能保持舒适的操作姿态；同时支架的连接臂做了镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，不会给遥控器增加过多额外负载，避免长时间手持操作带来的手臂酸胀问题。从安装边界来看，支架与遥控器连接的定位孔位完全匹配精灵4系列遥控器顶部的安装柱间距，安装后不会遮挡遥控器的天线、功能按键以及充电接口，不会影响遥控器原有信号传输与功能使用；支架展开后的整体外伸长度控制在合理范围内，不会因为力臂过长导致遥控器重心过度前倾，手持操作时能够保持良好的配重平衡，连接臂的转角位置做了加强筋处理，在承受大尺寸平板重量的同时不会出现弯折变形，日常收纳时可将夹持臂折叠收拢，整体体积小巧可直接放入遥控器收纳包中，不会额外增加收纳负担。
