齿轮齿条驱动式自动滑门传动结构

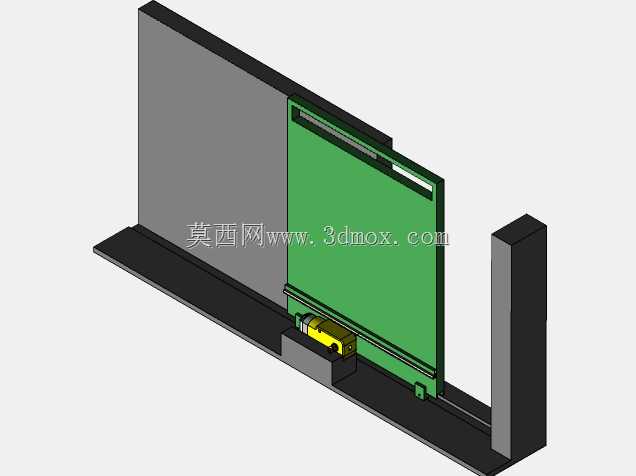

这套自动滑门结构常应用于商用场所隔断、小型设备防护舱、自助服务终端舱门等需要自动启闭平移门的场景，核心作用是通过电力驱动实现门体沿轨道的平稳往复滑动，替代手动推拉操作，适配需要无接触启闭、定时开关或者门禁联动的使用需求。从结构设计逻辑来看，整套传动方案选用3型齿轮箱电机作为动力输出端，电机输出轴装配小齿轮，与固定在门体侧边的齿条啮合，将电机的旋转运动直接转换为门体的直线往复运动，相比同步带传动，齿轮齿条的传动间隙更小，传动精度更高，长期运行不会出现带体松弛打滑的问题，适合门体重量适中、启闭行程固定的使用场景。设计时优先考虑了安装边界的适配性，整套驱动组件全部布置在门体下方的轨道基座内，不会额外占用门体上方或者侧边的安装空间，轨道基座采用槽型结构，既作为门体滑动的支撑导向件，也容纳了驱动电机、齿轮齿条组件以及滑动副，外露部分仅保留门体与侧边的固定立柱，整体外观整洁，不会出现传动部件外露的安全隐患。门体滑动的导向依靠上下两组导向结构配合，下方轨道承载门体的主要重量，上方设置限位导向条，避免门体滑动过程中出现倾斜、脱轨的问题，电机的安装座设计有腰型调节孔，安装时可以调整齿轮与齿条的啮合间隙，既保证传动过程无卡滞，也能避免间隙过大导致的传动冲击与噪音。在实际选型适配时，可根据门体的实际重量、启闭速度要求匹配对应功率的齿轮箱电机，齿条长度可根据门体的实际启闭行程裁切调整，轨道的长度也可根据安装洞口的实际宽度做适配，不需要对核心传动结构做大幅修改，具备较好的通用性。结构设计时充分考虑了日常维护的便利性，驱动电机通过紧固件固定在基座的安装位上，不需要整体拆解门体即可完成电机的更换与维护，齿轮齿条啮合位置预留了润滑脂加注空间，定期补充润滑即可保证长期运行的顺畅性，滑动副采用耐磨材质制作，长期往复滑动的磨损量极小，可降低后期维护的频次与成本。门体的行程限位可通过在轨道两端设置位置触发件实现，配合电机的控制回路即可实现门体全开、全闭位置的自动停止，也可外接红外感应、门禁开关等触发组件，实现不同场景的自动启闭控制逻辑。
