概念转向齿条壳体结构设计方案

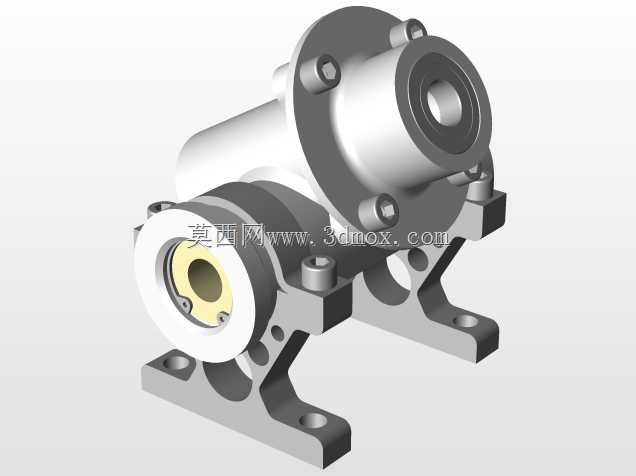

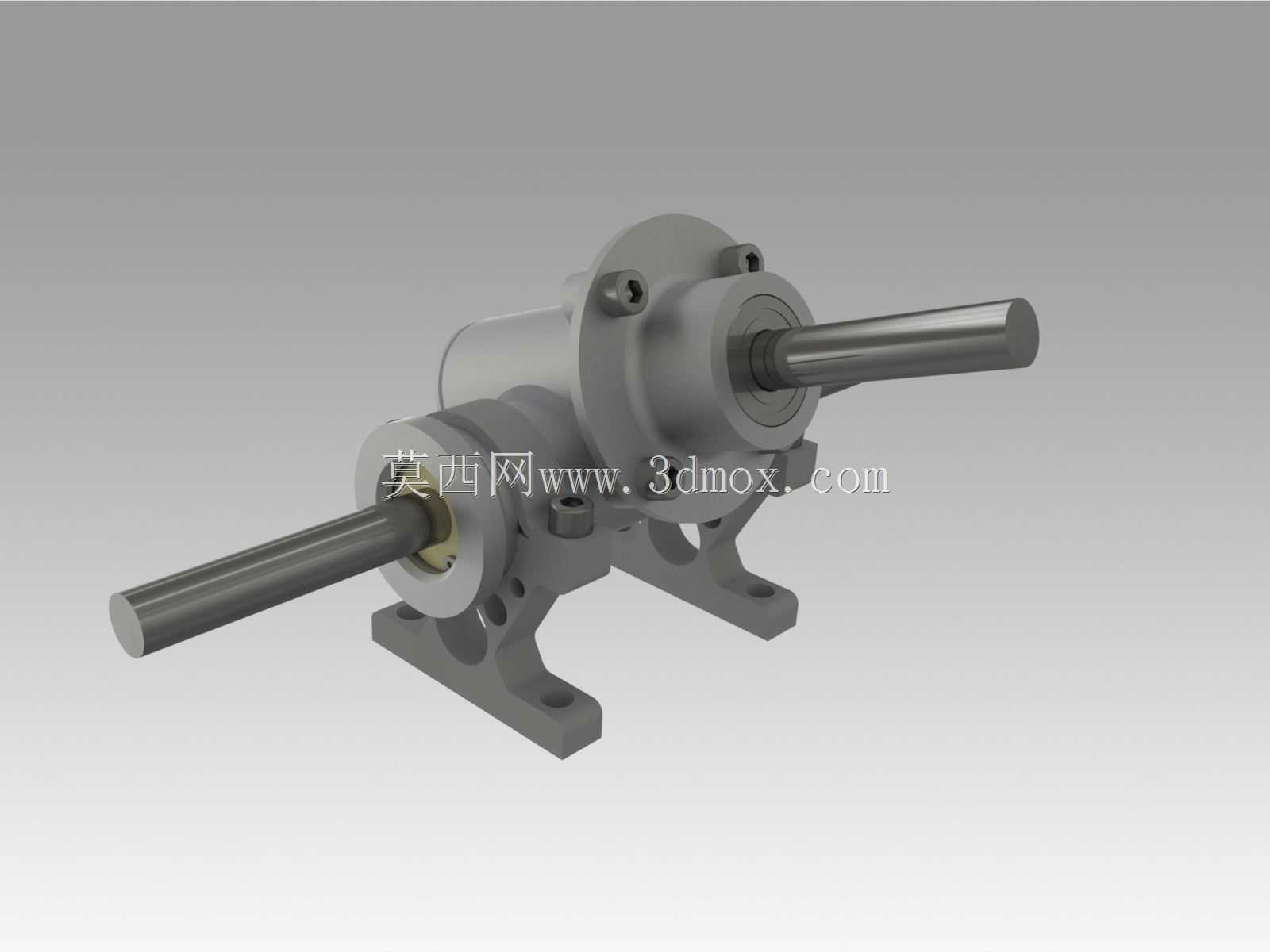

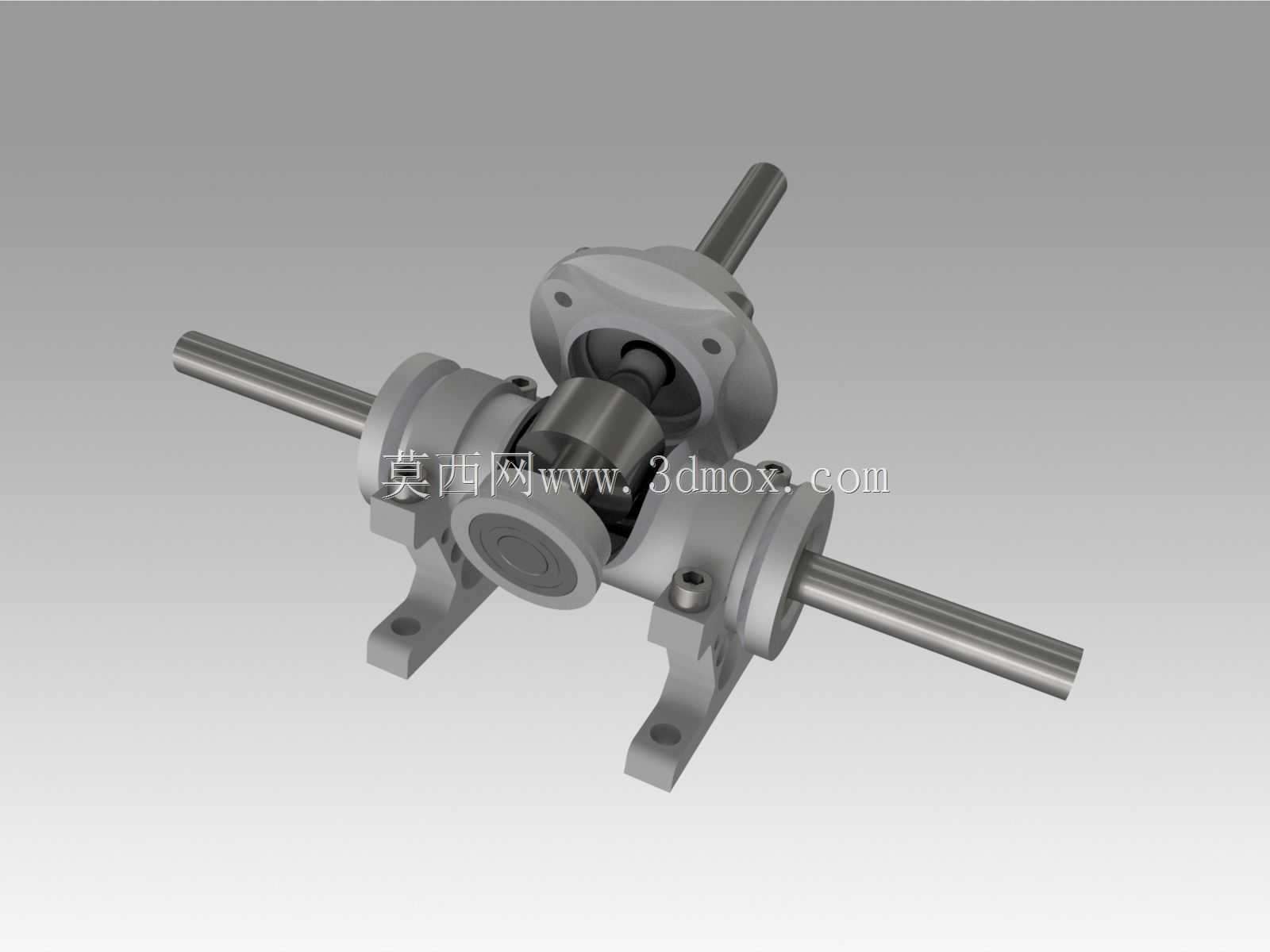

这款转向齿条壳体是转向传动系统中的核心承载构件，主要应用在轻型乘用车辆、小型工程作业车辆的转向执行机构中，作为齿条传动副的安装基体与防护外壳，承担着容纳传动组件、隔绝外界泥水粉尘侵入、传递转向操作力矩、保障传动精度稳定的核心作用。从结构设计逻辑来看，壳体采用分体式铸造成型的主体结构，主体腔体预留了齿条往复运动的同轴通孔，端面设置的法兰凸台用于和转向器端盖、输入轴组件完成定位装配，法兰面上的螺栓孔位经过同轴度公差匹配，可保证装配后输入轴齿轮与齿条的啮合间隙控制在合理区间，避免传动过程中出现卡滞、异响或者啮合间隙过大导致的转向虚位问题。壳体下部的支撑脚采用对称式镂空设计，在保证整体结构刚度满足冲击载荷要求的前提下，尽可能削减了零件自身重量，支撑脚上的安装通孔位置经过尺寸链校核，可直接匹配车辆前副车架上的预装点位，安装时无需额外制作转接支架，降低了整车装配的工序复杂度。壳体侧面预留的多个凸台结构，分别用于安装转向限位组件、润滑脂注油嘴以及管路固定卡扣，凸台的厚度经过受力仿真验证，可承受转向极限位置的冲击载荷而不出现开裂变形。腔体内部的导向面加工精度直接影响齿条的运动平顺性，设计时在腔体内壁预留了耐磨衬套的安装槽位，可通过压装衬套降低齿条往复运动的摩擦阻力，同时减少壳体本体的磨损量，延长整个转向机构的使用寿命。在安装边界设计上，壳体整体的外轮廓尺寸充分考虑了车辆前舱的布置空间，相邻部件的安全间隙预留充足，不会在车辆颠簸、转向动作过程中与周边的悬架部件、制动管路发生运动干涉。壳体的进出轴端口都设置了密封件安装槽，可适配标准规格的骨架油封，能够在车辆涉水、扬尘工况下有效阻挡外界杂质进入腔体内部，避免传动副出现异常磨损。从实际使用场景出发，这款壳体的结构设计兼顾了铸造工艺性与机加工工艺性，主体壁厚均匀，避免了铸造过程中出现缩孔、砂眼等缺陷，所有需要机加工的面都设置了合理的加工余量，可有效降低生产环节的加工成本与废品率。
