小型手持式三齿轮真空装置结构设计

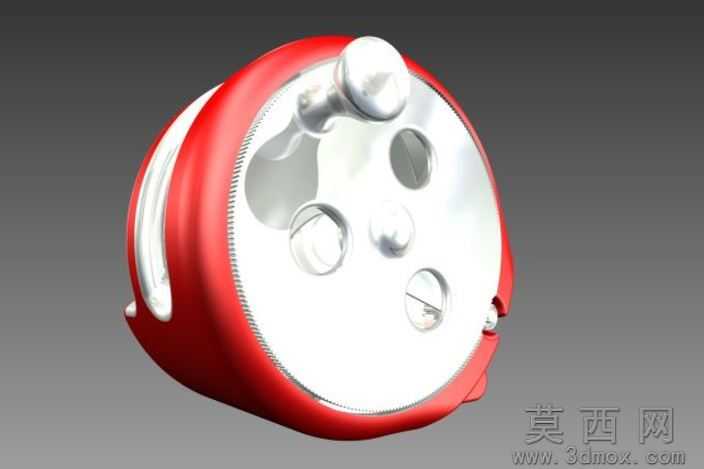

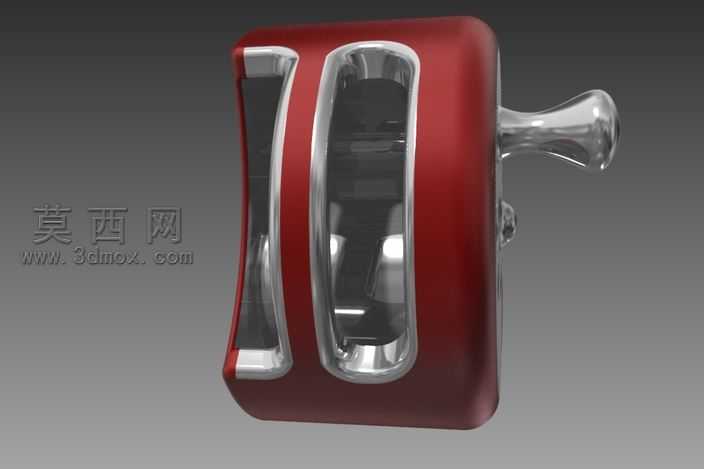

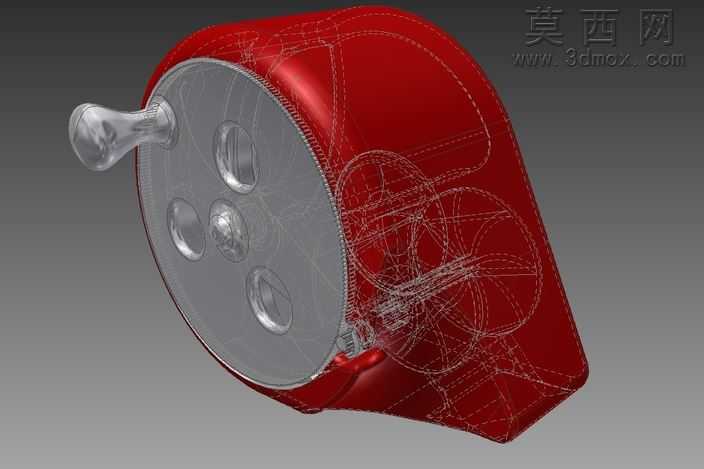

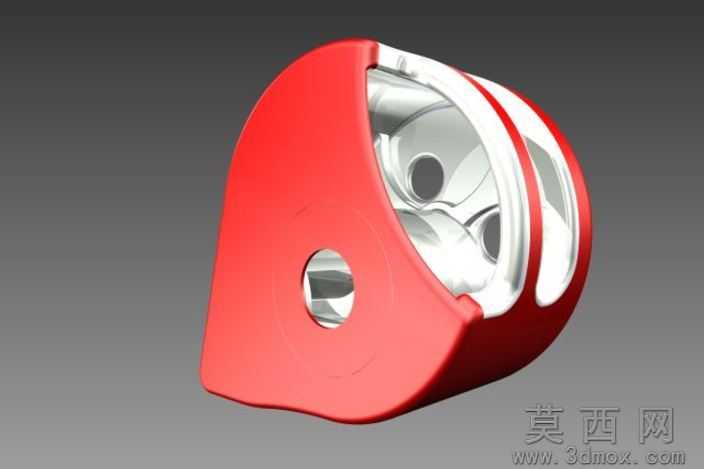

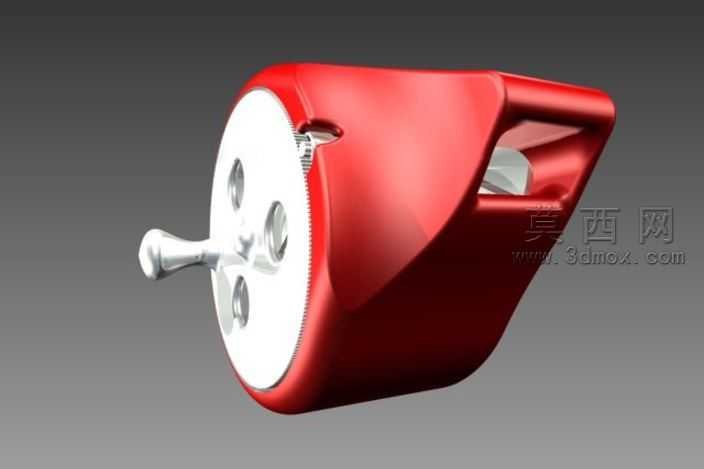

本作品为小型手持式真空发生装置的三维建模设计，整体采用贴合手持握持的流线型外壳造型，在三维建模过程中首先完成整体人机工程轮廓的搭建，依据单手握持的尺寸阈值确定外壳的长宽比例与握持区域的凹陷弧度，保证使用时的贴合度与操作便利性。建模阶段优先完成内部三级齿轮传动系统的参数化搭建，第一级输入齿轮设定为适配手动驱动的低转速参数，对应2转每秒即120rpm的输入转速，通过1:25的固定齿轮传动比完成两级增速，第二级齿轮实现3000rpm的转速输出，第三级齿轮最终达到6000rpm的工作转速，每一级齿轮的模数、齿厚、中心距都经过参数校准，保证齿轮啮合的间隙处于合理区间，避免传动卡滞。内部传动系统配套设计有适配3D打印工艺的滚珠轴承结构，每根齿轮轴对应设置轴承安装位，降低高速转动下的摩擦损耗，提升装置的运行稳定性。第三级输出轴直接连接前端的风扇叶轮，叶轮的叶片角度经过曲面建模优化，在高转速下能够驱动空气定向流动，在装置前端形成稳定的负压真空区域，实现真空作业的核心功能。外壳部分采用一体化的建模思路，预留传动组件的安装腔体与前端风扇的导流风道，同时在外壳顶部设计有一体式的挂接结构，方便装置的收纳携带。材质渲染阶段，外壳主体采用亮面红色工程塑料材质，调整反射参数模拟注塑外壳的光滑质感，前端盖板设置为哑光白色硬质塑料材质，金属传动件、摇柄部分采用抛光金属材质，区分不同部件的材质质感，渲染时添加柔和的环境光与定向补光，突出外壳的曲面弧度与金属部件的光泽细节，整体模型的所有部件按照实际装配关系完成配合约束，可直接用于装配验证与3D打印制作，整个装置的结构集成度高，所有组件可在单批次打印中完成主体结构制作，装配流程简便，适配小型便携真空作业的使用需求。
