齿轮齿条式快速回位传动构件

项目分类:3D模型 发布时间:2021-08-17 ID:234266
  • 齿轮齿条式快速回位传动构件
  • 齿轮齿条式快速回位传动构件
  • 齿轮齿条式快速回位传动构件
  • 齿轮齿条式快速回位传动构件
  • 齿轮齿条式快速回位传动构件
  • 齿轮齿条式快速回位传动构件

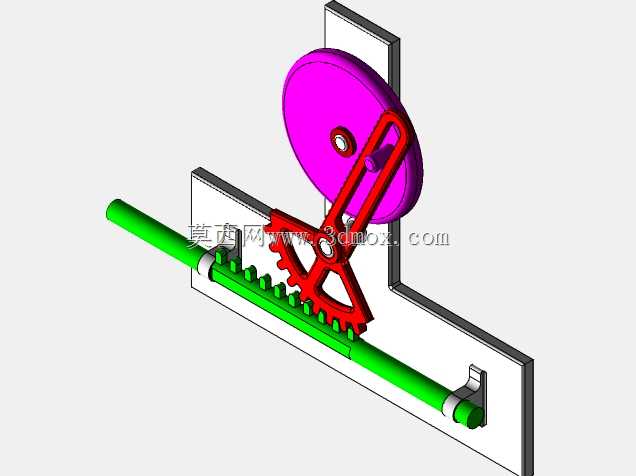

在轻工送料、小型冲压工位辅助送进、纺织机械的往复排线这类需要执行件快速空程返回的工况里,这类齿轮齿条组合的急回结构一直是结构工程师做方案时的高性价比选择。不同于连杆式急回机构需要占用较大的平面布置空间,这套结构把齿条的直线滑动副和扇形齿轮的摆动副整合在同一安装基准上,整体的安装边界可以控制得非常紧凑,不需要额外预留连杆摆动的避让空间,在小型台式设备的内部布局里能大幅节省安装空间。

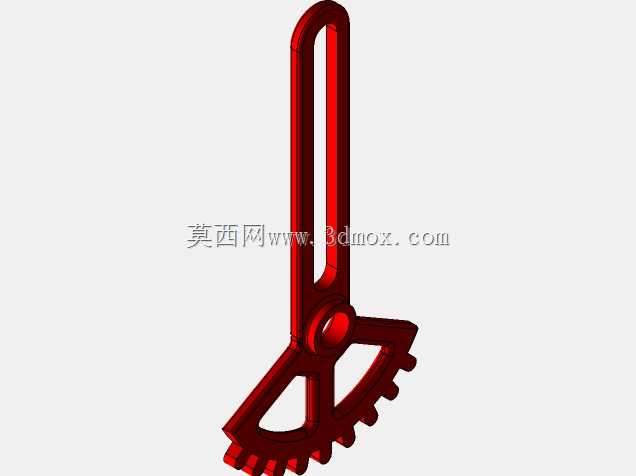

从功能实现逻辑来看,这套结构的核心是利用扇形齿轮的分段齿形设计:当动力输入带动扇形齿轮沿铰接点正向转动时,轮齿与齿条段啮合,带动齿条沿自身导路完成工作行程的直线输出,这个阶段可以通过调整扇形齿轮的齿形包角来匹配工作行程需要的输出长度,保证执行端的动作行程满足工艺要求;当扇形齿轮转动到无齿弧段与齿条对应位置时,齿条失去啮合约束,配合端部设置的复位弹性件就能快速完成空程回位,回位过程没有轮齿啮合的传动阻力,回位速度远快于工作行程的进给速度,能有效缩短设备的空程等待时间,提升工位的作业节拍。

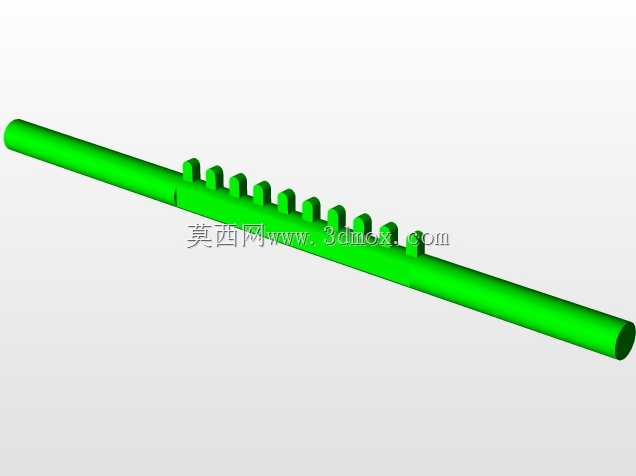

设计这套结构的时候,首先要确认的是齿条导路的直线度公差,导路和齿条滑动面的配合间隙要控制在合理范围,间隙过大会导致啮合过程中齿条出现卡滞,间隙过小则会增大滑动摩擦阻力,提升驱动端的动力损耗。扇形齿轮的铰接孔同轴度是另一个核心控制项,铰接轴和安装座的配合要选用合适的公差带,既要保证转动灵活无卡滞,也要避免径向窜动导致的啮合侧隙过大,防止工作行程中出现传动冲击。结构的外形上,齿条采用长条形带导向槽的截面设计,导向槽直接和设备安装座上的凸台配合,不需要额外加装直线导轨就能实现稳定的直线滑动,降低了整体的制造成本;扇形齿轮的非齿侧做了镂空减重处理,在保证轮齿根部强度足够的前提下,尽可能降低摆动件的转动惯量,减少急回过程中的惯性冲击,提升机构运行的平稳性。

实际选型适配的时候,要先核算工作行程需要的输出力,匹配对应模数的轮齿参数,保证啮合强度能满足工位的负载要求,同时要确认齿条端部的安装接口尺寸,方便和末端执行件做连接固定;安装时要保证扇形齿轮的转动平面和齿条的运动平面完全平行,否则会出现轮齿偏载,加剧齿面磨损,缩短构件的使用寿命。这类结构不需要复杂的凸轮加工或者多连杆的精度调试,加工和装配的难度都比较低,维护时只需要定期在啮合齿面和滑动导路添加润滑脂,就能保证长期稳定运行,非常适合用在对成本控制严格、节拍要求适中的中小型自动化工位上。
