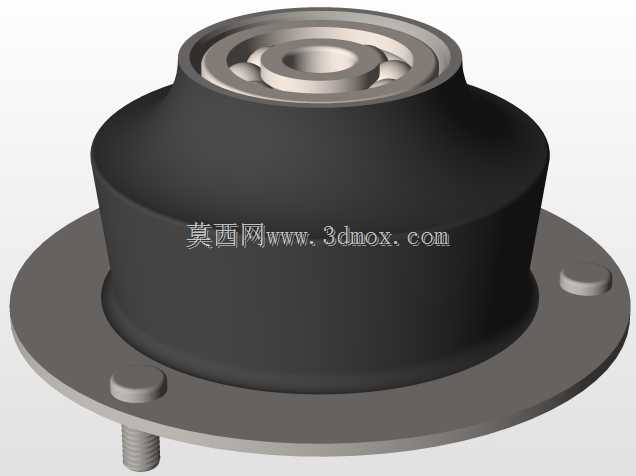

带集成轴承法兰式减震前支撑结构

该支撑结构多用于需要兼顾旋转承载与震动隔离的机电设备安装场景，常见于小型动力单元、风机组件、轻型传动机构的端部支撑位，可同时承担径向载荷传递、旋转副定位以及运行震动阻隔的多重作用，避免动力端的震动直接传递至设备安装基座，降低整机运行的共振风险与结构疲劳损耗。结构上部集成了深沟球轴承内嵌安装位，轴承外圈与支撑主体的上部锥段内孔采用过盈配合限位，内孔台阶面可对轴承外圈做轴向定位，无需额外加装轴承端盖即可完成轴承的轴向固定，减少装配环节的零件数量与安装工序。主体减震段采用上窄下宽的锥台形橡胶包覆结构，橡胶层与内部金属骨架通过硫化工艺粘接为一体，锥台外形可在承受径向偏载时让橡胶层受力更均匀，避免直筒结构易出现的局部应力集中问题，同时锥面过渡可在轴向受压时提供渐进式的刚度变化，应对不同幅值的震动冲击。下部安装法兰采用圆盘式结构，法兰面上预留两个对称的定位凸台，可在安装时与基座上的定位槽快速卡合定位，防止支撑结构在设备运行过程中出现周向转动，法兰底部伸出的单根螺柱用于穿过基座安装孔后通过螺母锁紧，相比多螺栓法兰结构，该安装形式更适合安装空间局促、对装配效率要求较高的场景，同时单螺柱配合定位凸台的组合，可在保证连接可靠性的前提下降低安装面的加工精度要求。设计过程中重点平衡了减震刚度与旋转支撑的同轴度要求，上部轴承安装位的金属内套与下部法兰金属基座通过中间的橡胶层实现柔性连接，金属内套与法兰基座之间预留了足够的径向摆动间隙，允许轴承端在承受一定偏斜角度时不会出现刚性卡滞，适配安装面存在少量形位公差偏差的应用场景。安装边界方面，法兰盘外径需匹配基座的安装沉孔尺寸，上部轴承安装位的外径需避让周边设备的壳体结构，底部螺柱的伸出长度需根据基座板材厚度选配，确保螺母锁紧后有足够的螺纹啮合长度，法兰面与基座之间无需额外加装减震垫，依靠自身橡胶层即可实现隔振效果。
