可3D打印自行车车架锁定挂载挂钩

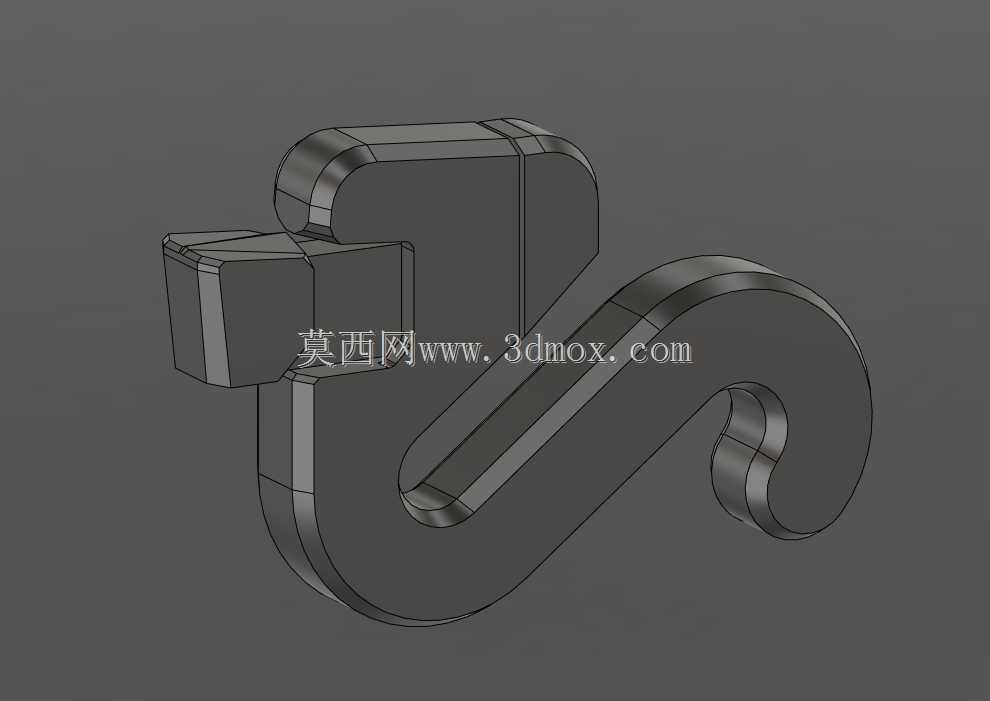

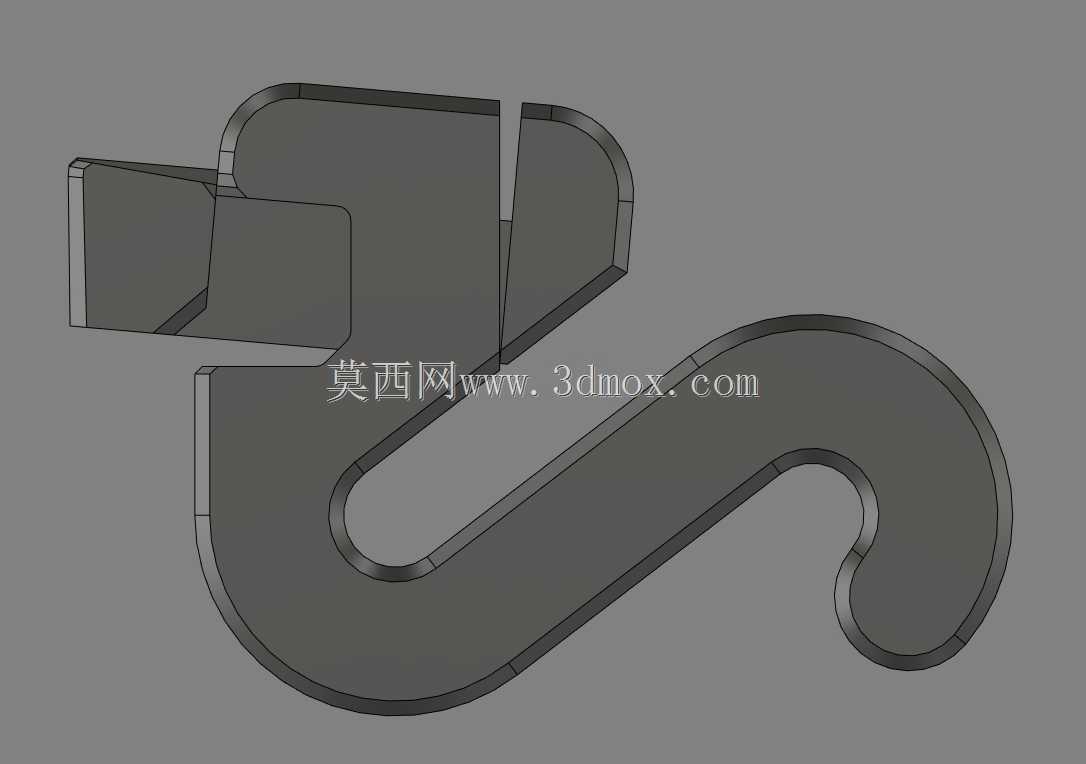

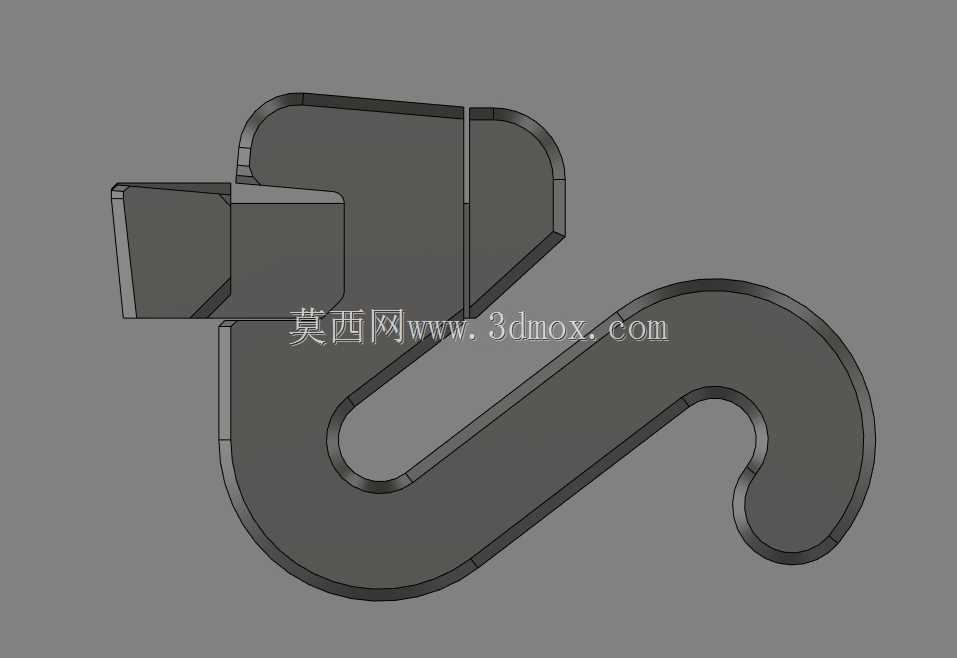

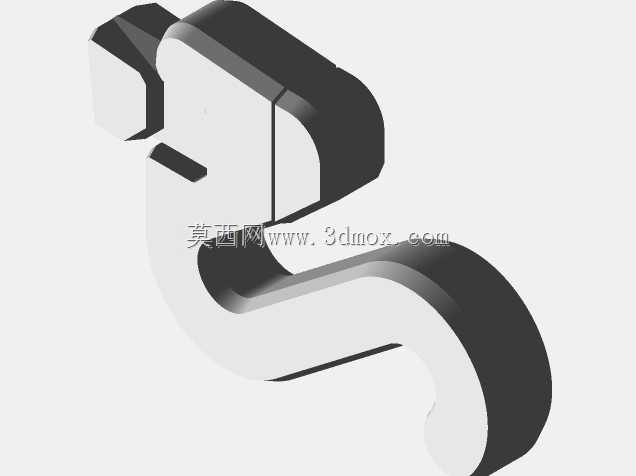

日常骑行场景中，不少车友会遇到随身物品挂载不便、临时锁车时锁具无处安放的问题，这款一体成型的锁定式车架挂载件，正是针对这类实际使用痛点做的结构设计。整个零件采用侧面一体化打印成型的结构逻辑，没有额外的拼接装配面，打印完成后无需二次组装即可直接投入使用，从生产端就减少了装配工序带来的公差累积问题。从安装边界来看，该挂架的夹持端完全匹配常规城市车、山地车的圆管车架尺寸，夹持内弧做了适配管径的圆角过渡，不会在安装时刮伤车架漆面，安装时只需将夹持侧的卡槽对准车架横梁位置卡入，再把配套的提环嵌套到支架对应的定位槽内，顺着锁止轨道延长闩锁结构，直到卡入末端的锁止位即可完成固定，整个安装过程不需要额外的螺丝、扎带等辅助紧固件，徒手就能完成拆装。功能层面，这款挂架同时兼顾了物品挂载与锁具临时固定的双重作用，弯钩侧的曲率经过反复调整，既可以悬挂骑行水壶、便携收纳包这类轻质随身装备，也能在临时停靠时将圈形锁、链条锁的一端挂接在弯钩处，避免锁具直接垂蹭车轮或者车架表面造成剐蹭。设计过程中特意将所有棱边做了R角倒圆处理，没有尖锐的外凸结构，一方面能避免骑行过程中剐蹭骑行者的裤腿，另一方面也能减少3D打印过程中的应力集中问题，降低打印件翘边、开裂的概率。锁止结构采用了渐进式的卡接轨道，推入过程中阻尼感均匀，锁止到位后会有明显的卡位反馈，不会因为骑行过程中的颠簸出现松脱滑落的情况，同时解锁时只需要反向推动闩锁即可快速拆下，不需要额外的解锁工具。整体结构的壁厚做了均匀化处理，所有位置的壁厚差控制在0.5mm以内，适配FDM3D打印的工艺要求，打印时不需要添加过多的支撑结构，仅在弯钩底部添加少量易拆除的支撑即可完成打印，能有效减少打印耗材的浪费，同时保证打印件的整体结构强度，日常挂载1.5kg以内的物品不会出现结构变形或者断裂的问题。
