山地车专用前置载物前货架结构设计

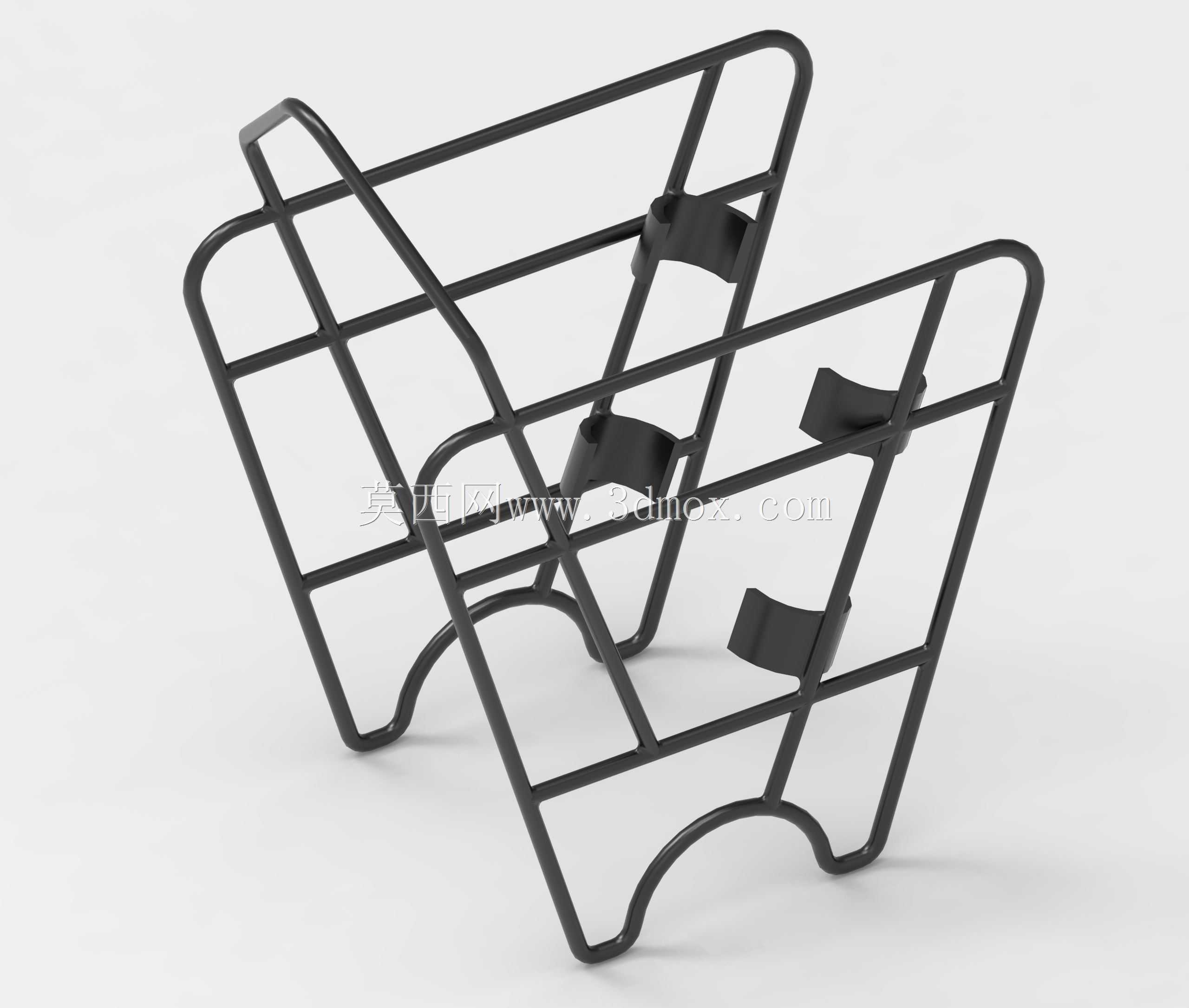

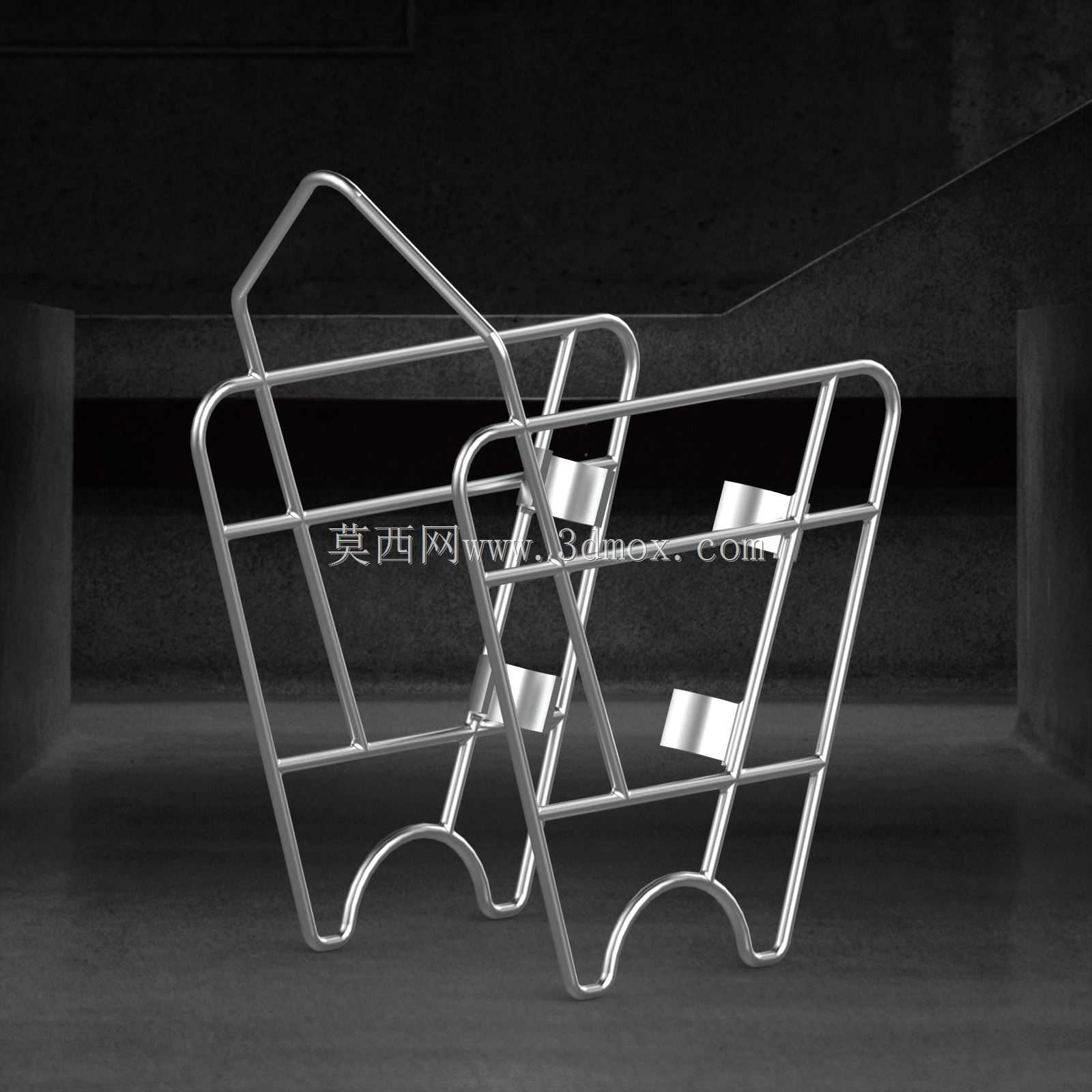

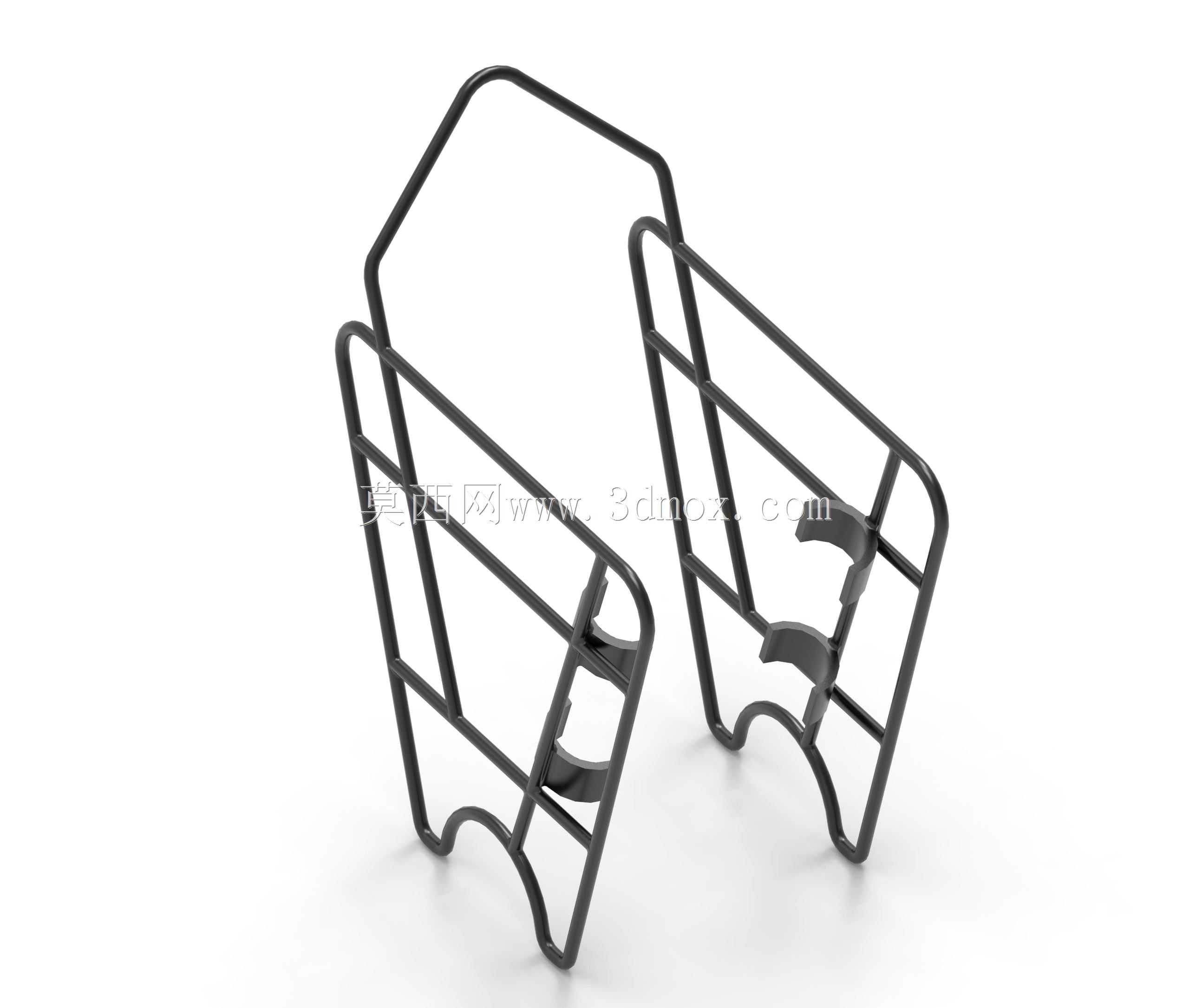

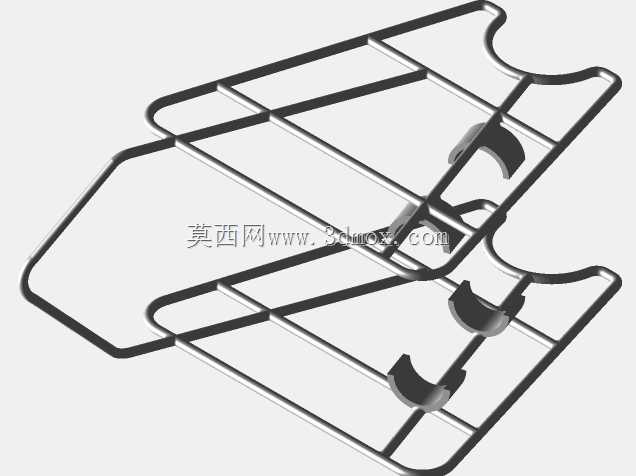

这款前置载物架是针对山地越野骑行场景开发的配套承载部件，适配特定型号山地车的前叉安装点位，主要用于长途越野骑行、郊野通勤时承载随身骑行装备、补给物资，解决山地车前置载物的安装适配与承重可靠性问题。从结构设计逻辑来看，整体采用弯管焊接成型的框架式结构，主体受力杆件选用适配冷弯工艺的金属管材，通过弯折形成贴合前轮上方轮廓的弧形避让结构，避免骑行转向过程中支架与前轮、前叉挡泥部件发生运动干涉，框架外侧的平直边框构成载物平面的边界，可配合绑带固定驮包、防水袋等骑行载具，框架上预留的卡扣安装位可直接适配专用固定扎带，无需额外打孔即可完成载物的捆扎固定。安装边界方面，支架底部的两个弧形缺口完全匹配前叉立管与肩盖的外形轮廓，安装时可直接卡接在前叉对应的安装座上，配合紧固件完成锁附后不会突出车把转向的运动包络，即使在大角度转向、前轮大幅跳动的越野工况下，支架也不会与车轮、刹车线管发生剐蹭。功能特性上，框架结构通过管材的排布形成多道受力传力路径，垂直方向的承重可通过两侧的竖管直接传递到前叉安装点，侧向受力时横向连接的管材可分散扭转力矩，避免单侧受力导致的支架变形，常规工况下可承载20至25公斤的载物重量，经过颠簸路面的载荷循环测试，结构可承受15公斤的持续交变载荷不发生永久变形。设计过程中优先考虑了户外骑行的耐用性需求，管材衔接处采用满焊工艺处理，避免虚焊导致的结构断裂风险，整体框架的外轮廓做了圆角弯折处理，没有尖锐外凸的棱角，防止骑行过程中磕碰对骑行者造成伤害，同时框架的镂空结构可降低风阻影响，也能减少骑行过程中泥水、杂物在支架上的堆积，降低户外使用后的清理难度。在实际使用场景中，这款前架可搭配不同规格的前置驮包使用，既可以承载长途骑行所需的修车工具、备用内胎、补给食品，也可固定露营轻量化装备，相比后置货架，前置载物的布局可让骑行者随时观察载物的固定状态，避免越野颠簸中载物松脱无法及时发现的问题，同时前后配重的均衡也能提升山地车在非铺装路面的操控稳定性，减少后轮单独承重带来的操控迟钝问题。
