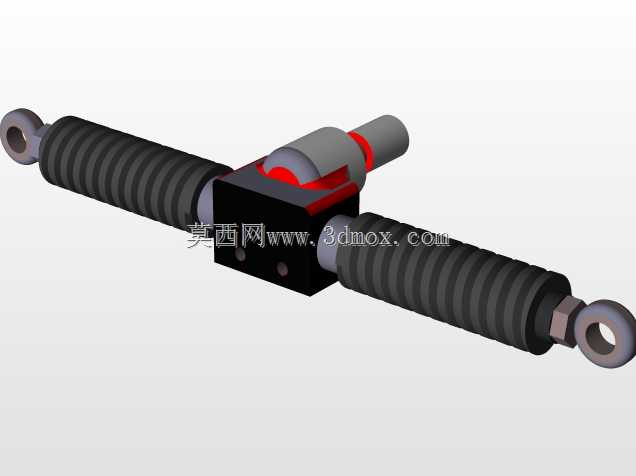

汽车转向用齿轮齿条传动结构

这套齿轮齿条传动结构核心应用场景集中在乘用车辆的转向系统中，是机械式转向器的核心执行部件，也可适配部分小型工业设备的直线往复传动工位，承担旋转运动与直线运动的相互转换功能。在车辆转向工况下，驾驶员转动方向盘带动转向轴转动，轴端的齿轮与齿条啮合，将齿轮的旋转动作直接转化为齿条的横向直线位移，再通过两端的拉杆带动转向节偏转，实现车轮的转向动作，相比循环球式转向结构，这套传动副的结构更紧凑，传动响应直接，路感反馈清晰，广泛适配前置前驱的家用乘用车型。

从功能特性来看，这套结构设定的传动比为11:1，属于偏灵敏的转向传动设定，方向盘转动对应齿条的位移量适中，既不会因为传动比过小导致转向过于灵敏高速发飘，也不会因为传动比过大造成转向沉重，适配多数家用车型的转向力度需求。结构两端设计有杆端关节轴承连接位，可直接与转向横拉杆铰接，铰接处的环形吊耳结构预留了标准销轴安装孔，安装时可直接穿入锁紧销轴完成连接，无需额外加工转接结构。齿条外侧套装的波纹防护套采用耐油橡胶材质，可阻挡路面的泥沙、积水进入齿轮齿条啮合腔，避免啮合面出现磨粒磨损，延长传动副的使用寿命。

设计过程中，齿轮采用斜齿啮合设计，相比直齿啮合，斜齿的重合度更高，啮合过程更平顺，转向时不会出现明显的卡滞感，同时可降低啮合传动的噪音。齿条的行程预留了足够的冗余量，可满足车轮最大转向角的位移需求，不会出现转向打满时齿条顶死的情况。中部的齿轮安装座集成了齿条导向压块结构，可通过调整压块的预紧力消除齿轮齿条的啮合间隙，避免转向过程中出现旷量，保证转向动作的精准性。

从安装边界来看，整体结构为横向对称布置，两端铰接点的中心距可根据不同车型的轮距需求调整适配，中部安装座预留了三个螺栓固定孔，可直接固定在转向器安装支架上，安装时需保证齿条的轴线与车辆前桥的横向轴线平行，避免出现运动干涉。输入端的齿轮轴预留了与转向下轴连接的花键位，可直接与万向节叉连接，输入端的密封结构可防止润滑脂从轴端渗漏，日常维护时仅需定期检查防护套的完好性，无需频繁补充润滑脂，整体维护成本较低。在工业场景应用时，这套结构也可作为直线执行机构使用，将电机的旋转运动转化为直线推拉动作，适配小型工装的往复位移工位，安装时需保证负载方向与齿条轴线重合，避免承受径向载荷导致齿条弯曲变形。
