直齿圆柱齿轮与配套齿条传动结构

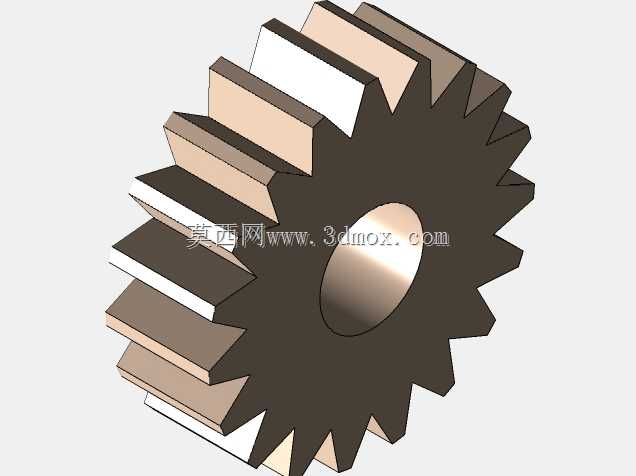

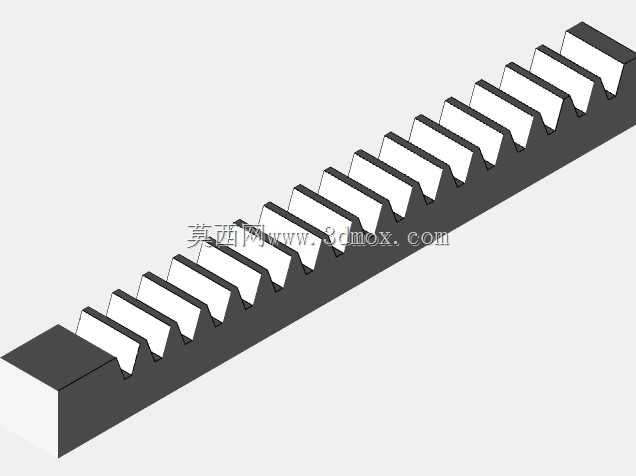

这套直齿圆柱齿轮与配套齿条的传动结构，在工业场景里的适用范围极广，从普通输送线的步进移载机构，到小型机床的轴向进给单元，再到自动化仓储的堆垛机行走驱动，都能见到这类传动副的身影。不同于蜗轮蜗杆、同步带这类传动形式，齿轮齿条的传动没有滑动累积误差，只要啮合侧隙控制得当，长行程传动的重复定位精度可以稳定保持在较高水平，而且传动效率普遍能达到九成以上，大负载工况下的动力损耗远低于带传动。设计这套结构的时候，首先要敲定的是模数与齿形参数，模数的选择完全由负载大小决定，轻载移载场景可以选小模数降低运行噪音，重载顶升或者行走机构就要选大模数提升齿面接触强度，齿宽的设定也要匹配负载，避免齿面应力集中导致断齿。齿轮的中心孔是直接和传动轴配合的安装基准，孔的公差要选过渡配合，保证传动过程中不会出现径向窜动，键槽的位置要和齿形的相位对齐，方便装配时调整啮合间隙。外形尺寸上，单段齿条的长度为250毫米，截面尺寸25*25毫米，安装的时候可以多段拼接实现长行程传动，拼接处要做齿距校准，避免拼接位置出现啮合卡滞。齿轮的齿顶圆、齿根圆都做了标准的圆角过渡，避免热处理后出现应力集中开裂的问题，齿面的粗糙度要求控制在合理范围，既降低啮合噪音，也能减少长期运行的磨损量。实际装配的时候，要保证齿轮的回转轴线和齿条的长度方向垂直，齿轮的节圆和齿条的节线完全相切，侧隙调整到0.1到0.2倍模数的范围，侧隙太小会导致运行卡滞、齿面磨损加剧，侧隙太大则会出现反向传动间隙，影响定位精度。这类传动结构的日常维护也比较简单，定期在齿面涂抹润滑脂就能有效降低磨损，相比丝杠传动，它的行程不受丝杠长度限制，长行程场景下的成本优势非常明显，而且对安装环境的要求不高，少量粉尘杂质不会直接导致传动失效，非常适合车间现场的工业设备使用。设计建模的时候，齿形是按照标准渐开线生成的，齿距、齿厚、压力角都符合通用传动件的标准，不需要定制特殊刀具就能完成加工，不管是滚齿加工齿轮，还是铣削加工齿条，都能用通用工艺实现，加工成本可控，适合批量配套使用。
