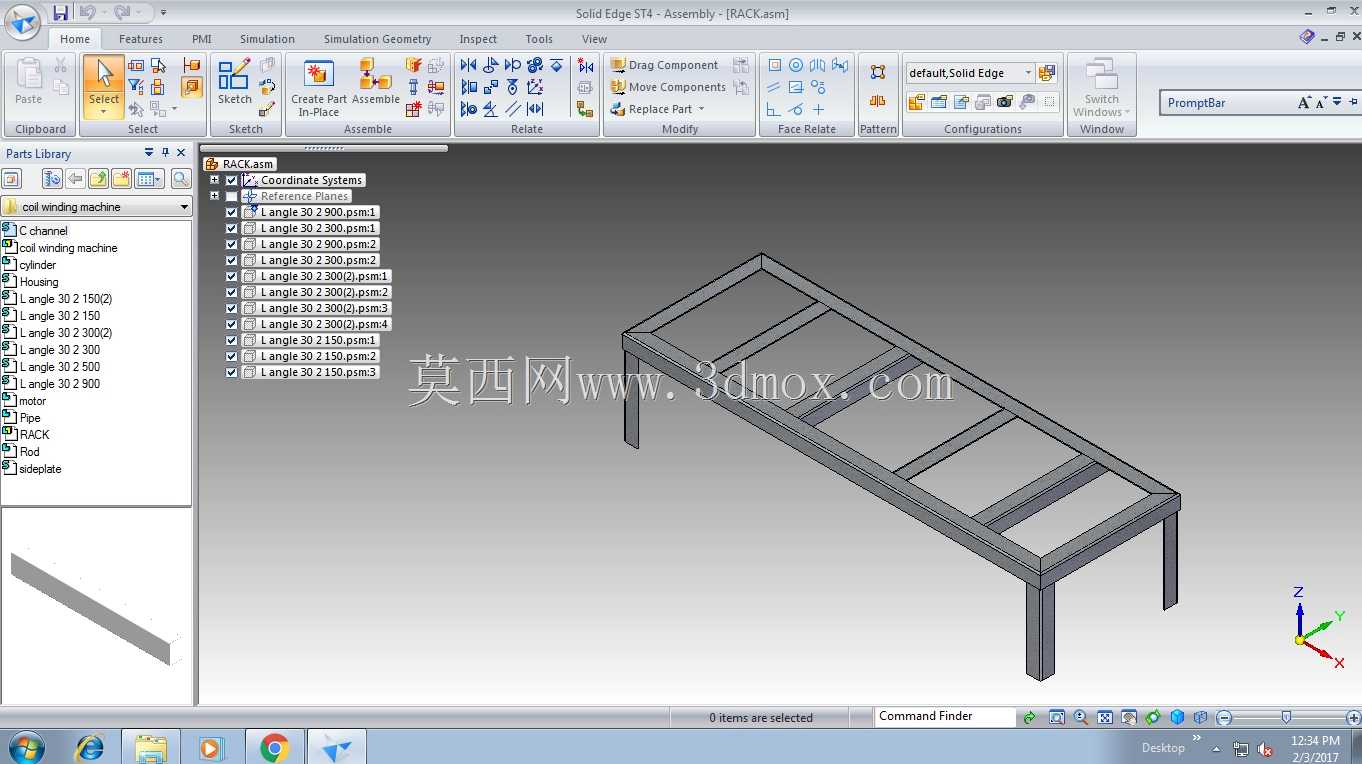

金属板L角拼接工业机架结构设计

这类金属板搭配L角拼接的机架结构，是轻工组装、电子零部件加工、小型物料分拣等生产场景里最常用的设备承载基础件，日常产线里的小型检测工位、轻型物料暂存台、半自动组装工位的承载主体，大多会采用这类结构形式，相比铸件机架自重更轻，相比铝型材机架成本更低，焊接完成后整体刚性完全能满足百公斤级以内的静载与小幅动载使用需求。从实际落地使用的角度看，这类机架的核心作用是为上方搭载的作业机构、工装夹具、待加工工件提供稳定的水平支撑基准，所有上部安装的执行件定位精度，都依赖机架焊接完成后的平面度与长期载荷下的形位公差保持能力，设计阶段首先要规避的就是支腿受力不均导致的台面倾斜问题，四根支腿的受力点必须和上部横梁的受力路径完全对齐，避免横梁长期受弯出现下挠变形。设计时优先采用等厚度的冷轧金属板作为主横梁与支腿的原材料，L角作为拼接位置的加强连接件，不需要额外做复杂的折弯型腔就能大幅提升拼接位置的抗扭能力，横梁之间的横向撑档排布完全根据上部载荷的分布点位设置，载荷集中的位置加密撑档，无载荷的区域适当减少撑档数量，在保证整体刚性的前提下尽可能控制整体自重。支腿底部预留的安装调节空间，能适配车间地面不平整的安装场景，不需要额外做复杂的地基处理，通过底部的调节脚垫就能把台面调整到水平状态，机架整体的外轮廓尺寸按照常规单人作业的操作范围设置，长度方向适配常规工位的作业纵深，宽度方向预留足够的工装安装空间，高度方向匹配站立作业的人机工程高度，所有安装边界都避开车间常规的通道、管线排布位置，不需要额外改造车间现有布局就能直接落地安装。所有拼接位置的焊缝都采用间断焊工艺，既能保证连接强度，也能避免连续焊接带来的热变形导致整体框架扭曲，焊接完成后只需要对焊缝位置做简单打磨处理，就能进行后续的表面喷塑或者喷漆处理，整体加工工艺门槛低，常规的钣金焊接车间就能完成加工，不需要大型的加工设备做二次精加工，生产周期短，能快速响应产线的搭建改造需求。这类机架在实际使用中还可以根据后续的功能拓展需求，在横梁侧面预留标准的安装孔位，后续加装防护挡板、物料挂架、气动元件安装板的时候不需要重新钻孔焊接，直接通过标准紧固件就能完成附件安装，适配不同生产场景的定制化改造需求，长期使用过程中如果局部出现磕碰变形，只需要更换对应的单根型材就能完成维修，维护成本远低于一体化焊接的重型机架。
