工业设备支撑用方管焊接机架结构设计

这类方管焊接机架是轻型工业设备、流水线工位、小型加工单元最常用的支撑承载结构，在电子组装生产线、小型工件检测工位、轻型物料输送接驳台、实验室小型试验设备搭载场景中应用极广，核心作用是为上部搭载的功能模组、工件载具、操作台面提供稳定的刚性支撑，隔绝设备运行产生的微幅振动，保证上部作业单元的位置精度。

设计这类机架时，首先要匹配上部搭载设备的总载荷与重心分布，本次设计的机架采用矩形截面型钢作为主承力构件，四根竖直支腿作为主要的载荷传递路径，将上部荷载均匀传导至地面安装点位，支腿底部预留了安装调节脚杯的螺纹接口，可在现场安装时调整机架整体水平度，抵消地面不平整带来的安装应力，避免机架长期受力不均产生焊接部位疲劳开裂。

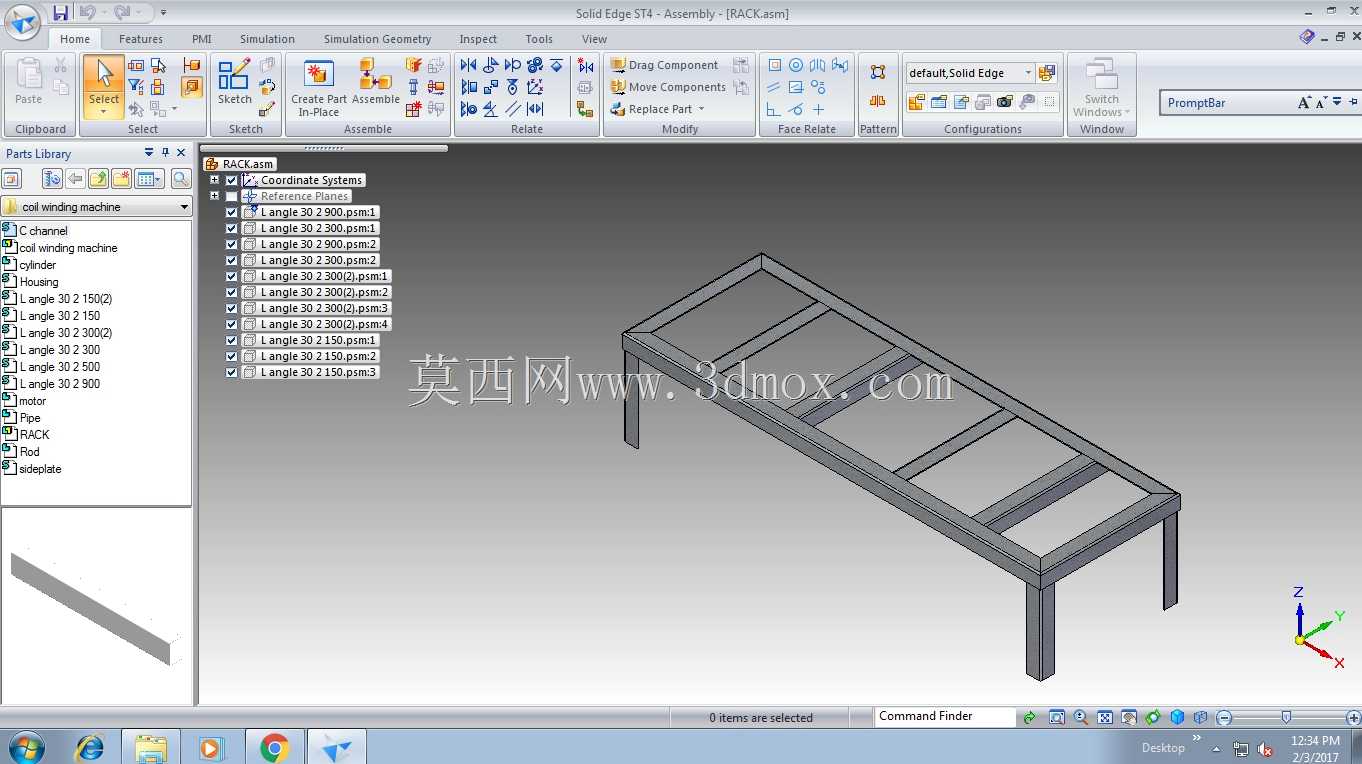

上部框架采用纵横排布的横撑结构，长边方向设置多根等距横向加强梁，短边方向设置两根端部连接梁，所有梁体连接节点采用满焊工艺，焊后做应力释放处理，减少焊接变形带来的框架平面度误差，框架上平面预留了标准间距的安装孔位，可直接适配常用规格的铝型材台面、防静电工作台板、输送线体侧板的安装需求，不需要二次打孔加工。

从安装边界来看，机架整体高度适配常规站立作业的人体工程学尺寸，支腿外侧轮廓尺寸控制在标准工位通道允许的宽度范围内，不会占用过多车间通道空间，框架下部预留了充足的悬空空间，可放置电气控制箱、物料周转盒、废料收集盒等附属部件，提升工位空间利用率。

结构设计阶段特意规避了复杂的折弯、铸件结构，全部采用市场常规库存的标准型钢下料焊接，加工门槛低，普通焊接班组即可完成制作，后期维护更换构件时也容易采购匹配的型材，不需要开模定制特殊截面构件，有效控制制作与维护成本。框架的所有外露棱边都做了倒角打磨处理，避免安装调试过程中划伤操作人员，表面可根据使用场景做喷塑、镀锌处理，适配不同车间的防腐、防静电需求。针对有移动需求的使用场景，支腿底部的安装接口也可直接替换为万向脚轮，不需要改动主体框架结构，拓展了机架的适用场景。
